Blackmagicdesign Blackmagic MultiView 4 - Page 48

Blackmagic

MultiView

16
のフロントコントロールパネル
Blackmagic MultiView 16
のフロントコントロールパネルを 使 用すれば、非 常に簡単に設 定を変 更できます。
Blackmagic MultiView 16
に 電 源 を 入 れ る と 、内 蔵
LCD
にホームスクリーンが表示されます。ホームスク
リーンはデフォルト表示で、以下を含む設定項目の概要を確認できます：
 マルチビュー出力フレームレート
-
スクリーン 左 上 にあります。
Ultra HD SDI
マルチビュー出 力
に選択されているフレームレートが表示されます。
 オ ー デ ィ オ 入 力 
-
マルチビュー出力フレームレートの隣です。
HDMI/SDI
マルチビュー出 力信号
のエ ンベデッドオー ディオ用 に使 用している
SDI
入力が表示されます。
 マ ル チ ビ ュ ー レ イ ア ウ ト 
-
選 択しているマルチビューレイアウトが表 示されます。

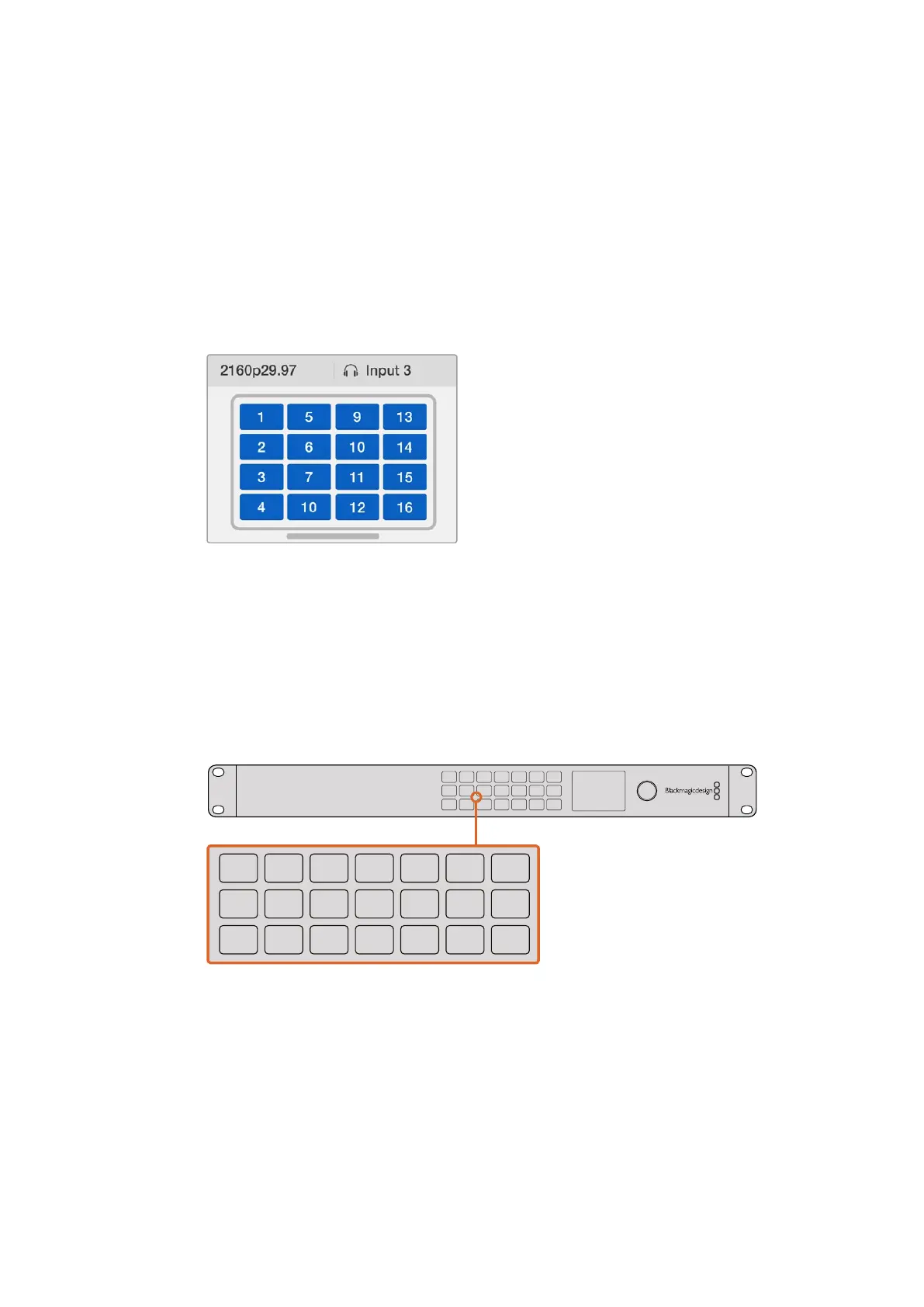

ホームスクリーンは 、
Blackmagic MultiView 16
コントロー
ルパネル
LCD
の デ フ ォ ル ト 表 示 で す 。こ の ス ク リ ー ン デ ィ
スプレイは、選 択したマルチビューレイアウト、マルチビュ
ー
SDI
出力のフレームレート、マルチビュー出力用のエンベ
デッド オー ディオに 選 択した
SDI
入 力を 表 示します。
コントロールパネルボタン
Blackmagic MultiView 16
のコントロールパネルの発光ボタンを使 用すれば、簡単に設定の調整や、ソー
ス
/
ビュー の設 定 が 可 能 です。
Blackmagic MultiView 16
のコントロールパネルボタンを使えば、
ユニットの正面から簡単に設定変更、ビューの切り替えが可能。
SOLO
ボタン
1
つ の ビ ュ ー を フ ル ス ク リ ー ン で 表 示 す る に は 、「
SOLO
」ボタンを押します。次にコントロールパネルの
ビ ュ ー ボ タ ン を 押 す と 、選 択 し た ビ ュ ー が フ ル ス ク リ ー ン モ ー ド に な り ま す 。も う 一 度「
SOLO
」ボ タ ン を 押 す と 、
マルチビューレ イアウトに 戻ります。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
SOLO
SET
SRC
VIEW
MENU
Blackmagic MultiView 16
ETHERNET SD/HD/3G/6G-SDI IN
REF IN
LOOP OUT
IN
HDMI OUT 6G-SDI OUT HD-SDI OUT
RS-422
CNTRL
USB
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
SOLO
SET
SRC
VIEW
MENU
Blackmagic MultiView 16
ETHERNET SD/HD/3G/6G-SDI IN
REF IN
LOOP OUT
IN
HDMI OUT 6G-SDI OUT HD-SDI OUT
RS-422
CNTRL
USB
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
4848
設定の変更
