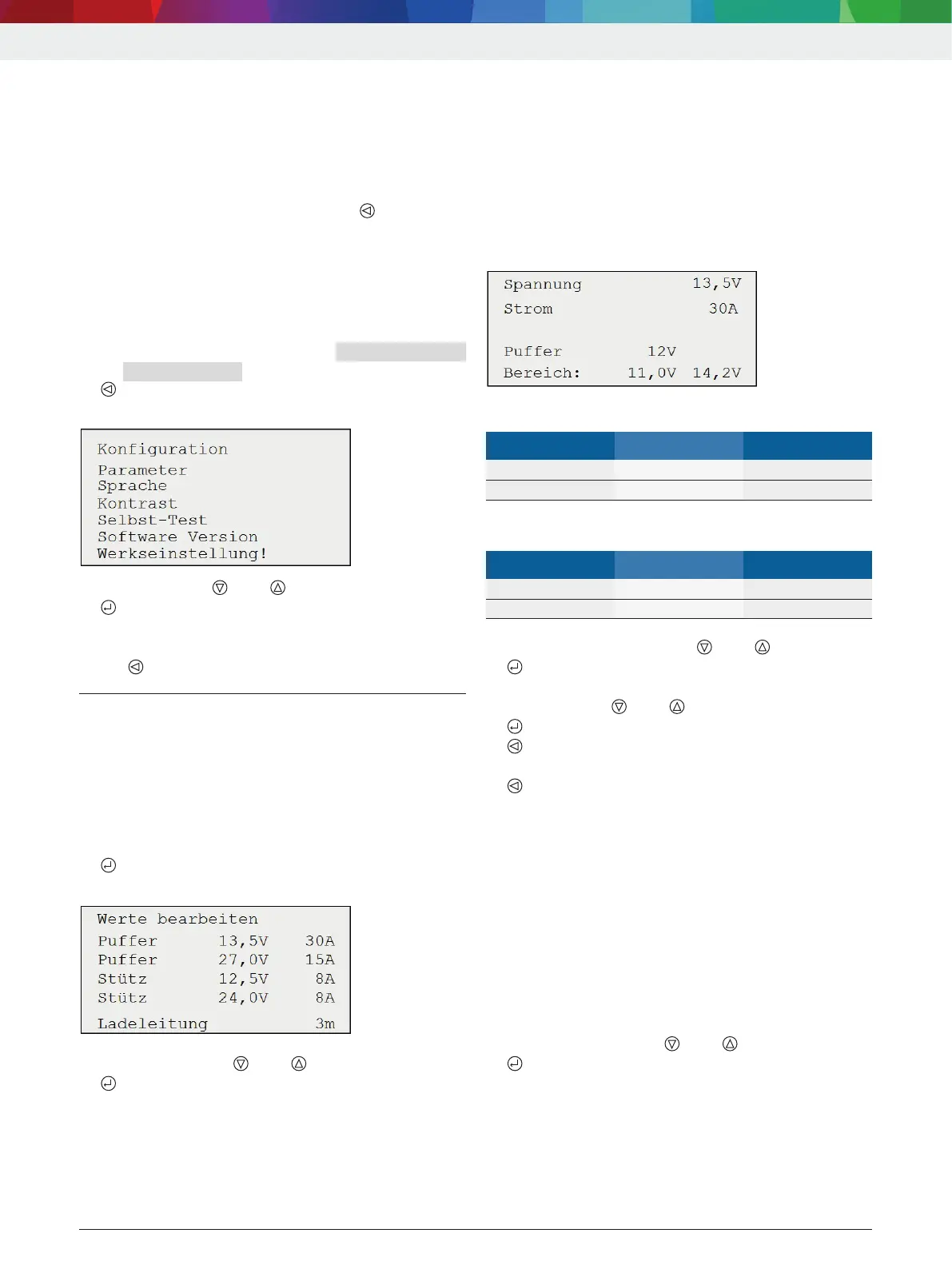

6. Konfiguration
Die Konfiguration kann man bei angeschlossener
Batterie im Menü "Betriebsart" wählen oder die
Konfiguration kann bei nicht angeschlossener Batterie
(Anzeige auf dem TFT-Display "
Keine Batterie an-
geschlossen
") über die Auswahltaste aufgerufen
werden.
Der folgende Ablauf beschreibt das Vorgehen bei nicht
angeschlossener Batterie:
1. BAT 645 einschalten (Abb.1, Pos. 1).
Rote LED blinkt (Abb.1, Pos. 7).
Auf dem TFT-Display erscheint "
Keine Batterie
angeschlossen
".
2.
drücken.
Konfigurationsmenü wird angezeigt.
3. Menüpunkt mit oder wählen.
4.
drücken.
Gewählter Menüpunkt wird geöffnet.
i Mit wird Konfigurationsmenü beendet.
6.1 Parameter
Im Menü "Parameter" hat man die Möglichkeit, für die
Betriebsarten "Pufferbetrieb" und "Stützbetrieb" kun-
denspezifische Parameter für 12Volt und 24 Volt Bat-
terien und die Länge der angeschlossenen Ladeleitung
zu wählen.
1. Konfigurationsmenü "Parameter" wählen.
2.
drücken.
"Werte bearbeiten" wird angezeigt.
3. Parametersatz mit oder wählen.
4.
drücken.
Parametersatz wird angezeigt.
6.1.1 Parameter Pufferbetrieb/Stützbetrieb
! Falsche Parameterwerte (zu hohe Werte) können
zur Zerstörung der Batterie und des Fahrzeugs
führen. Im Pufferbetrieb sind bei einer LFP-Batterie
die Batterie-Herstellerangaben zu beachten.
Im Parametersatz "Pufferbetrieb/Stützbetrieb" er-
scheint z.B. folgende Anzeige.
Folgende Parameter sind im Pufferbetrieb wählbar:
Batterie Spannung Strom
12 Volt 11 V – 14,2 V 3 A – 45 A
24 Volt 22 V – 28,4 V 3 A – 22 A
Folgende Parameter sind im Stützbetrieb wählbar:
Batterie Spannung Strom
12 Volt 11 V – 14,2 V 3 A – 20 A
24 Volt 22 V – 28,4 V 3 A – 20 A
1. Parameter (Spannung) mit oder wählen.
2.
drücken.
Nächster Parameter (Strom) wird aktiviert.
3. Parameter mit
oder wählen.
4.
drücken.
5.
drücken.
6. Batterie anklemmen.
7.
drücken.
Batteriespannung wird angezeigt.
8. Betriebsart "Pufferbetrieb" oder "Stützbetrieb"
wählen.
" Pufferbetrieb/Stützbetrieb wird mit den gewählten
Parametern durchgeführt.
6.1.2 Parameter Ladeleitung
! Die Länge der angeschlossenen Ladeleitung muss
richtig gewählt werden, da sonst falsche Werte
beim Laden der Batterie angezeigt werden.
1. Ladeleitungslänge mit
oder wählen.
2.
drücken.
" Im Ladebetrieb wird mit der gewählten Ladeleitungs-
länge geladen.
! Die Ladeleitungen dürfen nicht verändert werden.
Konfiguration | BAT 645 | 11 | de
1 689 989 233 2022-01-24| Robert Bosch GmbH
