Bosch BAT 645 - Pornire; Regim de Încărcare

¶ Opriți BAT 645 înainte de decuplarea clemelor de
încărcare.
¶ Nu decuplați niciodată clemele de încărcare în timpul
procesului de încărcare.
¶ Nu deconectați bateria de la rețeaua de bord pe durata
procesului de încărcare.
¶ Nu scurtcircuitați niciodată clemele de încărcare.
i În cazul unei polarități eronate și scurtcircuitării
clemelor, tensiunea de încărcare rămâne decuplată și
este afișat un mesaj de eroare.
5.2 Pornire
1. Racordați BAT 645 la rețeaua de alimentare prin inter-
mediul cablului de rețea.
2. Porniți BAT 645 cu ajutorul întrerupătorului Pornit/
Oprit (fig. 1, poz. 1).
 LED-ul roșu (fig. 1, poz. 7) se aprinde în cazul în
care bateria este conectată sau luminează intermi-
tent dacă aceasta nu este conectată.
i După prima pornire sau la revenirea la setările din
fabrică, apare în mod automat meniul "Setare limbă".
i După pornirea BAT 645, dacă bateria este conectată,
se afișează tensiunea; în cazul în care bateria nu este
conectată, apare mesajul "nicio baterie conectată".
i BAT 645 detectează în mod automat dacă este conec-
tată o baterie de 12 volți sau o baterie de 24 de volți
(conectare în serie a două baterii de 12 volți).
Tensiune minimă per regim de funcționare 12 V 24 V
Niciun regim de funcționare (de ex. după pornire) 3 V 17 V
Încărcare 3 V 17 V
Încărcare (LFP) 9 V 18 V
Alimentare cu tensiune 3 V 17 V
Utilizare ca baterie de rezervă 9 V 18 V
Tab. 1: Detectare baterie

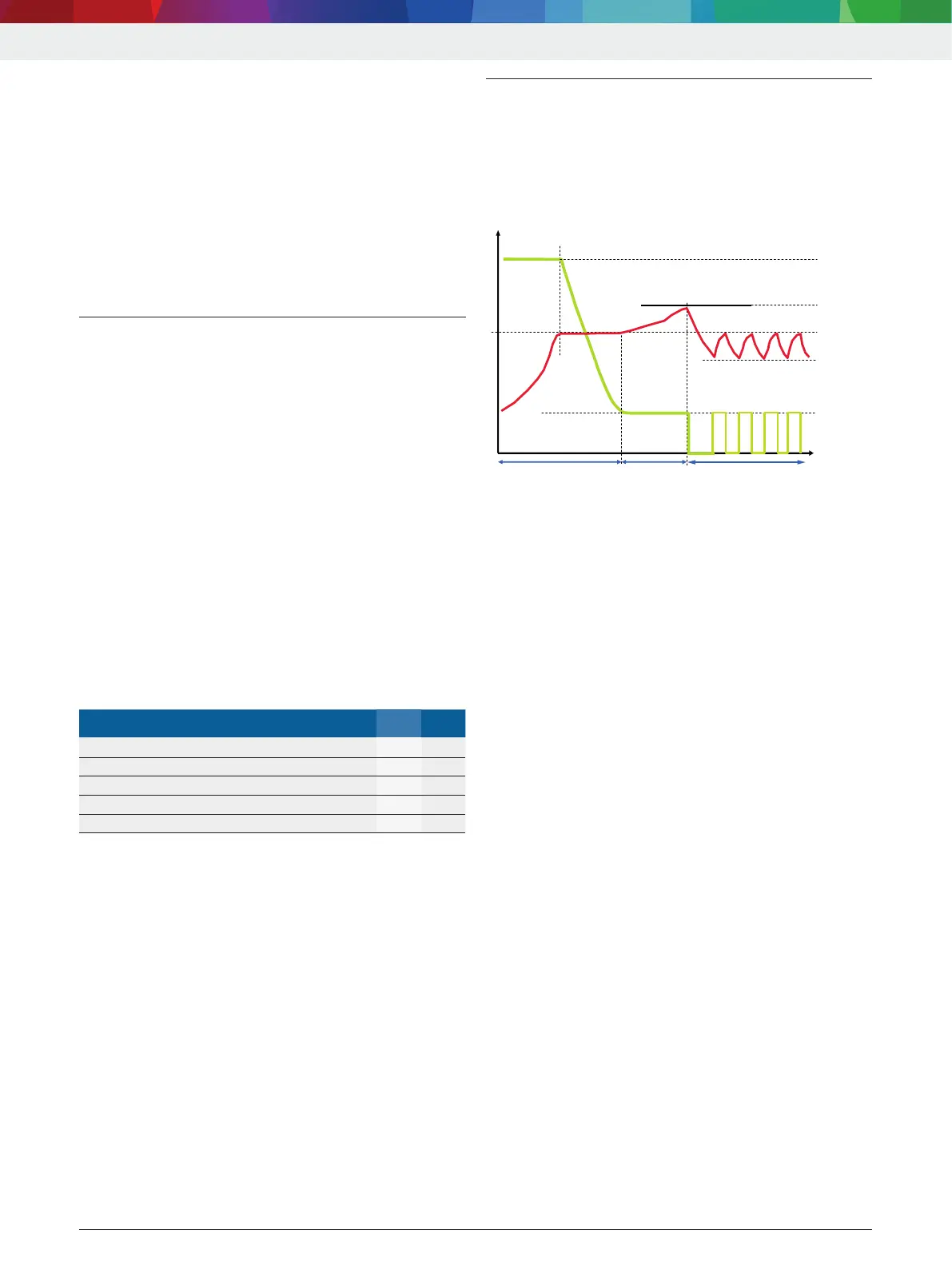

5.3 Regim de încărcare
Marcaje de încărcare
În funcție de tipul bateriei, BAT 645 dispune de diver-
se marcaje și parametri de încărcare. În figura urmă-
toare este prezentat cu titlu exemplificativ principiul
unui marcaj de încărcare a bateriei.
t
UU
I
I
t1
t2
U
1
I
1
I
2
U
2
U
3
t3
Fig. 3: Marcaj de încărcare
Valori ale marcajului de încărcare pentru tipul de baterie UNI
I
1
= 20 % din capacitatea setată a bateriei
I
2
= 2 % din capacitatea setată a bateriei
U
1
= 14,0 V (12 V), 28,0 V (24 V)
U
2
= 14,2 V – 14,8 V (12 V), 28,4 V – 29,6 V (24 V)
U
3
= 13,5 V / 27 V
Faza 1 (t1): încărcare principală, LED-ul verde
luminează intermitent rapid
Curentul de încărcare I
1
este de aproximativ 20% din
capacitatea setată a bateriei (60 % în cazul bateriilor
LFP). Când bateria atinge tensiunea finală de încărcare
U
1,
curentul de încărcare I
1
începe să scadă. În acest
moment, capacitatea bateriei este de aproximativ 65 %.
Bateria poate fi utilizată ca acumulator de demarare.
Faza1 este finalizată atunci când curentul de încărcare
I
1
este cu aproximativ 2% sub capacitatea bateriei. În
acest caz, bateria este încărcată aproximativ 97 %.
Faza 2 (t2): încărcare suplimentară, LED-ul verde
luminează lent
Curentul de încărcare I
2
este de aproximativ 2 % din
capacitatea setată a bateriei. Tensiunea de încărcare
este limitată la U
2
.
Faza 3 (t3): încărcare de întreținere, se aprinde LED-ul
verde
Curentul de încărcare este activat de fiecare dată când
tensiunea bateriei este situată sub valoarea U
3
. Curen-
tul de încărcare rămâne activ până când este atinsă
din nou tensiunea de încărcare U
1
.
