3. Popis výrobku
3.1 Správne použitie
Pomocou výkonnej nabíjačky BAT 645 je možné nabíjať
12V alebo 24V batérie akéhokoľvek konštrukčného typu
obsahujúce olovo a kyselinu, napr. batérie s určeným
elektrolytom (technológia s použitím gélu alebo techno-
lógia s použitím rúna/AGM) a lítiové batérie obsahujúce
fosfát železa (LFP = LiFePO
4
) so systémom riadenia ba-
térie (BMS). Batérie môžete nabíjať keď sú namontované
v aute aj keď sú vybrané mimo auta. BAT 645 je možné
používať aj na podporu alebo napájanie palubnej siete.
Oblasti plánovaného použitia BAT 645 sú autoservis, skú-
šobné organizácie, čerpacia stanica a obchod s batériami.
i BAT 645 sú určené výlučne na nabíjanie batérií s
obsahom olova a kyseliny a lítiových batérií s obsa-
hom fosfátu železa s menovitým napätím 12V alebo
24V, pričom tieto musia byť v bezchybnom stave.
3.2 Rozsah dodávky
Označenie Objednávkové
číslo
BAT 645 Viď typový štítok
Sieťový pripojovací kábel 3m 1 684 461 195
Nabíjací kábel červený/čierny (3m; 6mm
2
) 1 687 011 534
Nástenný držiak 1 688 005 253
Návod na obsluhuBAT 645 1 689 989 233
Pokyny pre užívateľa
výrobkov Batérie-Servis
1 689 979 946
3.3 Popis zariadenia
1
2
3
4
6
8
7
9
5
4510026-04_Ko

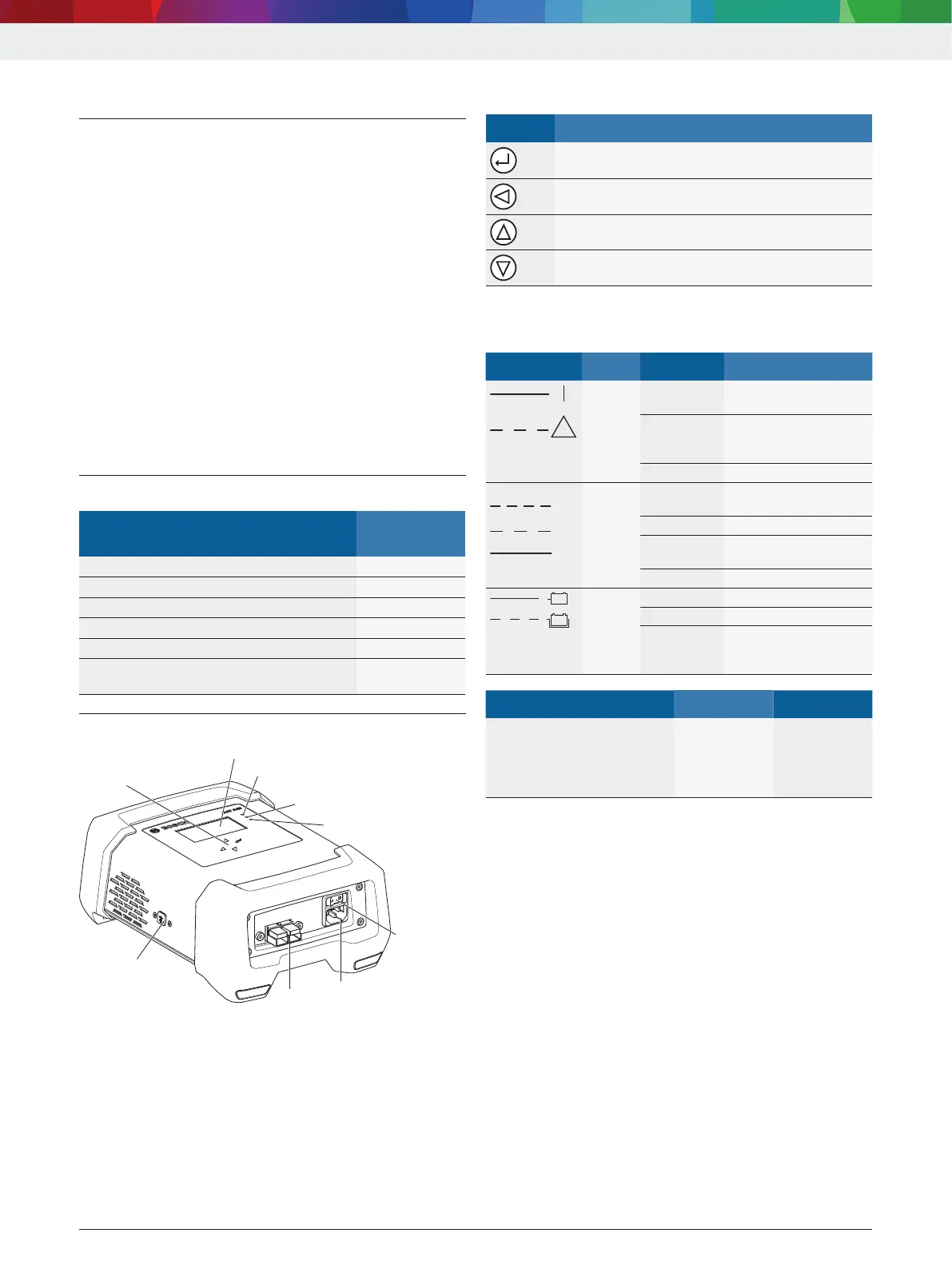

Obr. 1: Pohľad spredu BAT 645
1 Spínač Zap/Vyp
2 Sieťová prípojka
3 Pripojovacia zásuvka pre červený (+)/čierny (–) kábel nabíjania
4 USB-prípojka (iba pre servisného technika)
5 Tlačidlá voľby
6 TFT-displej
7 Červená LED indikujúca "Sieť zap", "Nesprávne pripojenie pólov",
"Porucha alebo preťaženie"
8 Zelená LED indikujúca "Prevádzka nabíjania"
9 Žltá LED indikujúca "Podpornú prevádzku" a "Vyrovnávaciu prevádzku"
3.3.1 Tlačidlá voľby
Tlačidlo Funkcia
Aktivovať menu/prevádzkový režim (svieti červená
LED) alebo prejsť na ďalší krok menu
Prerušiť priebeh nabíjania alebo
prejsť na predchádzajúci krok menu
Vybrať menu/prevádzkový režim alebo
zmeniť parameter (zvýšiť)
Vybrať menu/prevádzkový režim alebo
zmeniť parameter (znížiť)
3.3.2 LED diódy indikujúce stav
Symbol - LED Farba Stav Funkcia
!
Červená Svieti BAT 645 zapnutá a je
pripojená batéria
Bliká Poruchy, napr.
nesprávne zapojenie
pólov, skrat
Vyp BAT 645 vypnutá
IU
I
aIaI
Zelená Bliká rýchlo Prebieha hlavné
nabíjanie
Bliká pomaly Prebieha dobíjanie
Svieti Prebieha udržiavacie
nabíjanie
Vyp Neprebieha nabíjanie
v
v
Žltá Svieti Vyrovnávacia prevádzka
Bliká Podporná prevádzka
Vyp Nie je aktívna vyrovná
-
vacia prevádzka alebo
podporná prevádzka
Stav Žltá LED Zelená LED
Fáza šetrného nabíjania v prí
-
pade hlboko vybitých batérií
s obsahom olova a kyseliny
alebo fáza predbežného nabí
-
jania vp prípade LFP-batérií
Bliká
(1 sekundový
takt)
Bliká
(1 sekundový
takt)
| 228 | BAT 645 | Popis výrobkusk
1 689 989 233 2022-01-24| Robert Bosch GmbH
