3. Popis výrobku
3.1 Správné používání
Pomocí výkonného přístroje pro nabíjení akumulátorů
BAT 645 se nabíjí akumulátory typu olovo-kyselina
jakéhokoli provedení s napětím 12V nebo 24V, např.
akumulátory s pevně stanoveným elektrolytem (gelová
technologie nebo technolgoie flís/AGM) a lithium-žele-
zo-fosfátové akumulátory (LFP = LiFePO
4
) se systémem
správy akumulátoru (BMS). Akumulátory můžete nabí-
jet jak v zamontovaném stavu ve vozidle, tak i v demon-
tovaném stavu. BAT 645 může sloužit také k podpoře
nebo napájení palubní sítě.
Předpokládaná oblast použití BAT 645 jsou autodílny,
zkušební organizace, čerpací stanice a prodejny akumu-
látorů.
i BAT 645 jsou určeny výhradně k nabíjení bezvad-
ných akumulátorů typu olovo-kyselina a lithium-že-
lezo-fosfátových akumulátorů s jmenovitým napětím
12V nebo 24V.
3.2 Obsah dodávky
Označení Objednací číslo
BAT 645 viz typový štítek
Síťový kabel 3m 1 684 461 195
Nabíjecí vedení červená/černá (3m; 6mm
2
) 1 687 011 534
Nástěnný držák 1 688 005 253
Návod k použití BAT 645 1 689 989 233
Upozornění pro uživatele
servisního produktu pro akumulátory
1 689 979 946
3.3 Popis přístroje
1
2
3
4
6
8
7
9
5
4510026-04_Ko

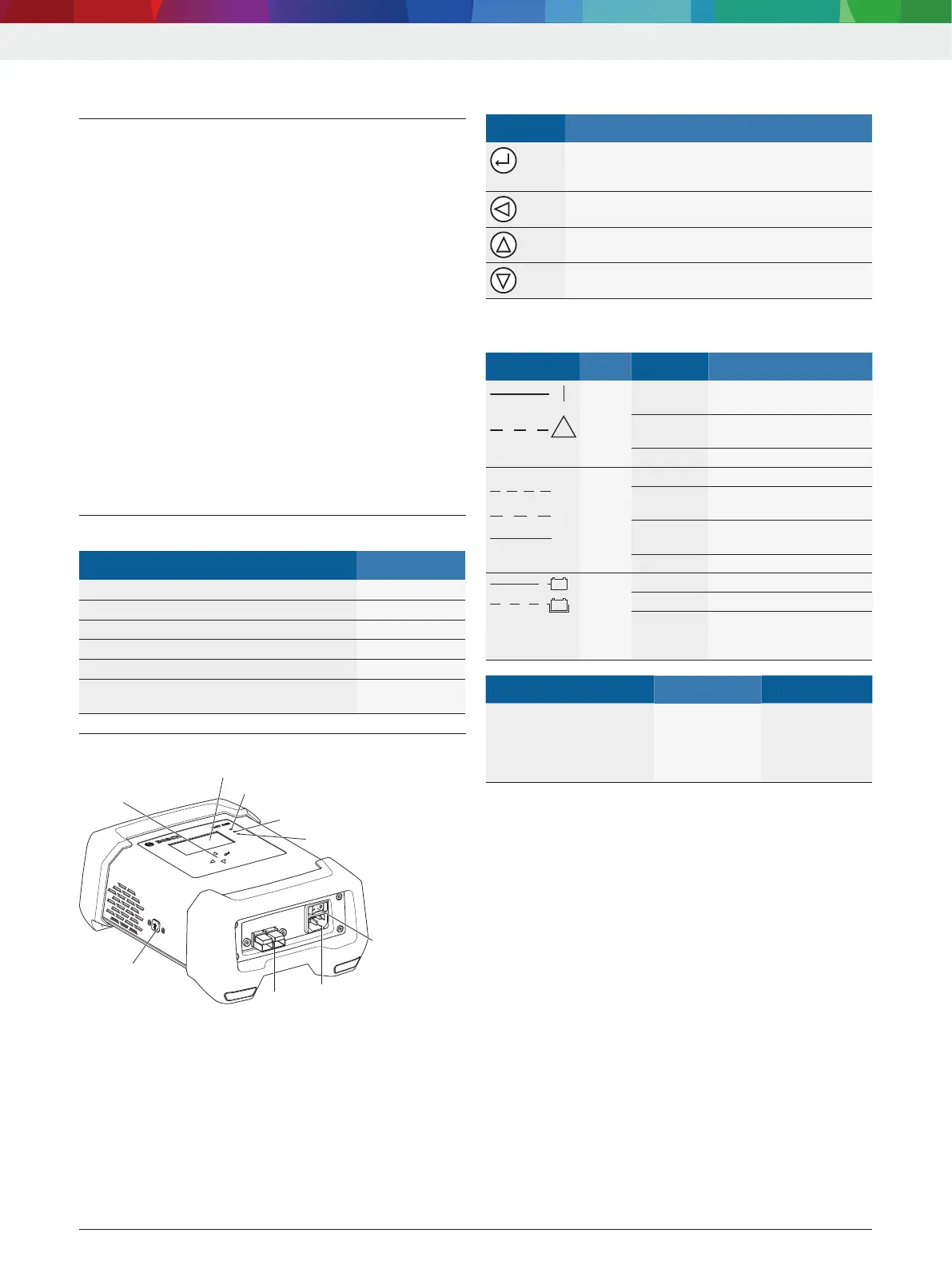

Obr. 1: Pohled zepředu BAT 645
1 Spínač zap/vyp
2 Síťová přípojka
3 Zásuvka pro červené (+)/černé (–) nabíjecí vedení
4 Přípojka USB (jen pro zákaznický servis)
5 Výběrová tlačítka
6 TFT-displej
7 Červená LED pro "Síť zapnuta", "Přepólování", "Porucha nebo
přetížení"
8 Zelená LED pro "Provoz nabíjení"
9 Žlutá LED pro "Podpůrný provoz" a "Dobíjecí provoz"
3.3.1 Výběrová tlačítka
Tlačítko Funkce
Aktivace nabídky/druhu provozu
(červená LED svítí) nebo
o jeden krok vpřed v nabídce
Přerušení nabíjení nebo
o jeden krok zpět v nabídce
Volba nabídky/druhu provozu nebo
změna parametru (zvětšení)
Volba nabídky/druhu provozu nebo
změna parametru (zmenšení)
3.3.2 Stavové kontrolky LED
Symbol LED Barva Stav Funkce
!
Červe-
ná
Svítí BAT 645 je zapnutý a je
připojen akumulátor
Bliká Poruchy, např. přepólo
-
vání, zkrat
Nesvítí BAT 645 vypnuto
IU
I
aIaI
Zelená Bliká rychle Probíhá hlavní nabíjení
Bliká po
-
malu
Probíhá dobíjení
Svítí Udržovací nabíjení pro
-
bíhá
Nesvítí Nabíjení není aktivní
v
v
Žlutá Svítí Dobíjecí provoz
Bliká Podpůrný provoz
Nesvítí Dobíjecí provoz nebo
podpůrný provoz není ak
-
tivní
Stav Žlutá LED Zelená LED
Fáze šetrného nabíjení u
hluboce vybitých akumu
-
látorů typu olovo-kyselina
nebo fáze předběžného na
-
bíjení u akumulátorů LFP
Bliká
(1-sekundový
takt)
Bliká
(1-sekundový
takt)
