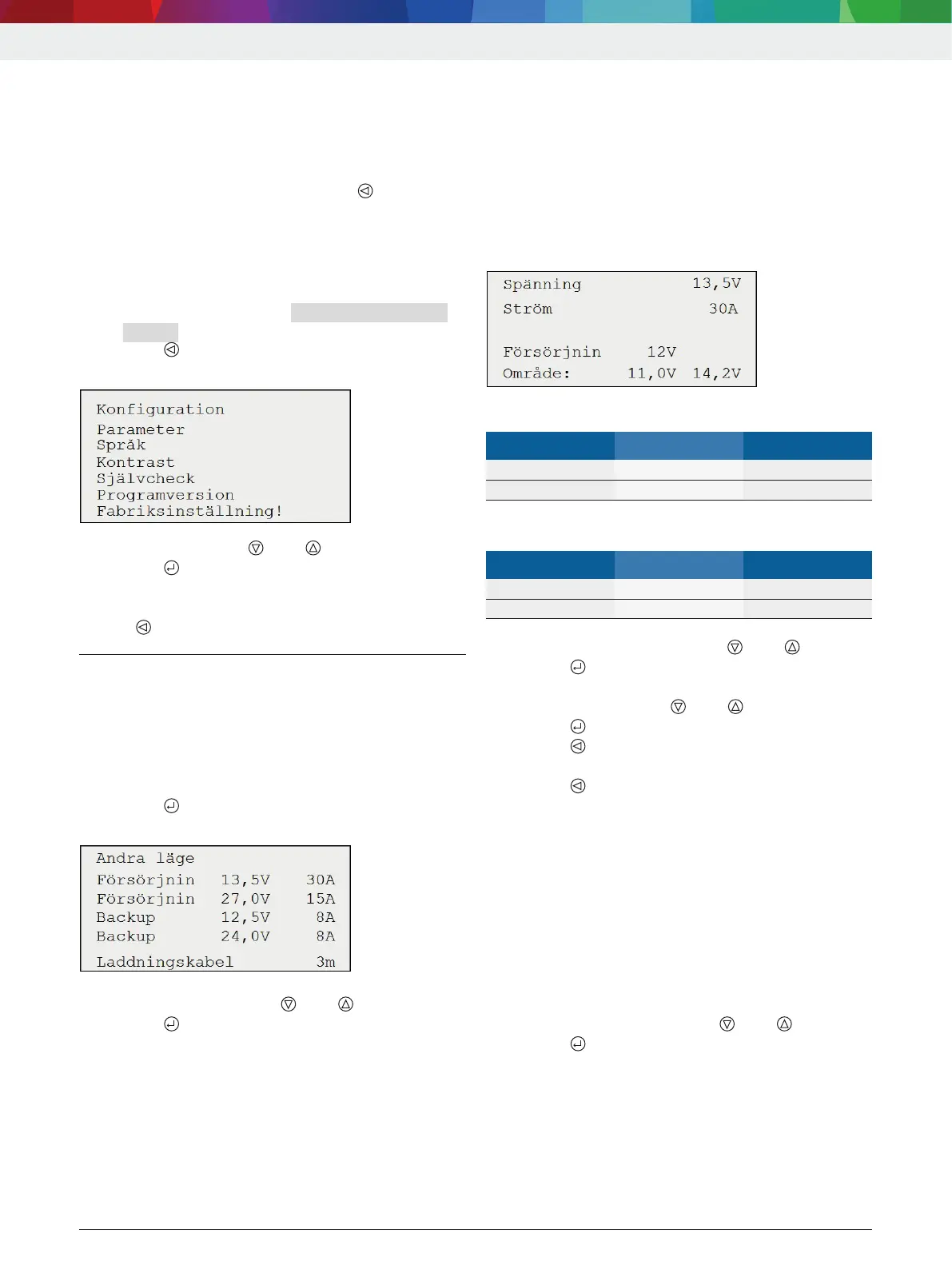

6. Konfiguration
Konfigurationen kan man välja vid anslutet batteri i
menyn "Driftsätt" eller så kan konfigurationen väljas
vid icke anslutet batteri (TFT-Displayen visar "
Inget
batteri anslutet
") via valknappen .
Följande sekvens beskriver hur man gör om inget bat-
teri är anslutet:
1. Slå på BAT 645 (fig. 1, pos. 1).
Röd LED blinkar (fig 1, pos. 7).
På TFT-displayen visas "
Inget batteri an-
slutet
".
2. Tryck på
.
Konfigurationsmenyn visas.
3. Välj menypunkt med eller .
4. Tryck på
.
Vald menypunkt öppnas.
i Med avslutas konfigurationsmenyn.
6.1 Parameter
I menyn "Parameter" har man möjlighet att välja kund-
specifika parametrar för 12V och 24 V batterier, för
driftsätten "Buffertdrift" och "Stöddrift" och öängden
av den anslutna laddningskabeln.
1. Välj konfigurationsmenyn "Parameter".
2. Tryck på
.
"Bearbeta värden" visas.
3. Välj parameterblock med eller .
4. Tryck på
.
Parameterblocket visas.
6.1.1 Parameter buffertdrift/stöddrift
! Felaktiga parametervärden (för höga värden) kan
leda till att batteriet och fordonet förstörs. I buf-
fertdriften med ett LFP-batteri observeras batteri-
tillverkarens uppgifter.
I parameterblocket "Buffertdrift/stöddrift" visas t.ex.
följande bild.
Följande parametrar kan väljas i buffertdrift:
Batteri Spänning Ström
12 volt 11 V – 14,2 V 3 A – 45 A
24 volt 22 V – 28,4 V 3 A – 22 A
Följande parametrar kan väljas i stöddrift:
Batteri Spänning Ström
12 volt 11V – 14,2V 3 A – 20 A
24 volt 22 V – 28,4 V 3 A – 20 A
1. Välj parameter (spänning) med eller .
2. Tryck på
.
Nästa parameter (el) aktiveras.
3. Välj en parameter med
eller .
4. Tryck på
.
5. Tryck på
.
6. Anslut batteri.
7. Tryck på
.
Batterispänning visas.
8. Välj driftsätt "Buffertdrift" eller "Stöddrift".
" Buffertdrift/stöddrift genomförs med de valda para-
metrarna.
6.1.2 Parameter Laddningskabel
! Längden av den anslutna laddningskabeln måste
väljas rätt, annars kan felaktiga värden visas vid
batteriladdningen.
1. Välj laddningskabellängd med
eller .
2. Tryck på
.
" Vid laddningsdrift laddas med den valda laddnings-
kabellängden.
! Laddningskablarna får inte förändras!
Konfiguration | BAT 645 | 253 | sv
1 689 989 233 2022-01-24| Robert Bosch GmbH
