¶ Spegnere il BAT 645 prima di scollegare le pinze
per la carica.
¶ Non scollegare mai le pinze di carica durante la
fase di carica.
¶ Non scollegare la batteria dalla rete di bordo per
tutta la durata del processo di carica.
¶ Non cortocircuitare mai le pinze di carica.
i In caso di inversione di polarità e cortocircuito
delle pinze, la tensione di carica rimane disinserita
e viene visualizzato un messaggio di errore.
5.2 Accensione
1. Collegare BAT 645 alla rete elettrica per mezzo del
cavo di alimentazione.
2. Accendere BAT 645 tramite l’interruttore ON/OFF
(fig. 1, pos.1).
Il LED rosso (fig. 1, pos. 7) si illumina a batteria
collegata e lampeggia a batteria scollegata.
i Dopo la prima accensione o al ripristino delle
impostazioni di fabbrica appare automaticamente il
menu "Impostazioni lingua".
i Dopo l'accensione di BAT 645 a batteria collegata
viene visualizzata la tensione, a batteria scollegata
si legge il messaggio "batteria non collegata".
i Il BAT 645 riconosce automaticamente se la batte-
ria collegata è da 12 Volt oppure da 24 Volt (colle-
gamento in serie di due batterie da 12 Volt).
Tensione minima per modalità operativa 12 V 24 V
Nessuna modalità di esercizio
(per es. dopo l'accensione)
3 V 17 V
Carica 3 V 17 V
Carica (LFP) 9 V 18 V
Supporti 3 V 17 V
Tamponi 9 V 18 V
Tab. 1: Riconoscimento batteria
5.3 Carica in corso

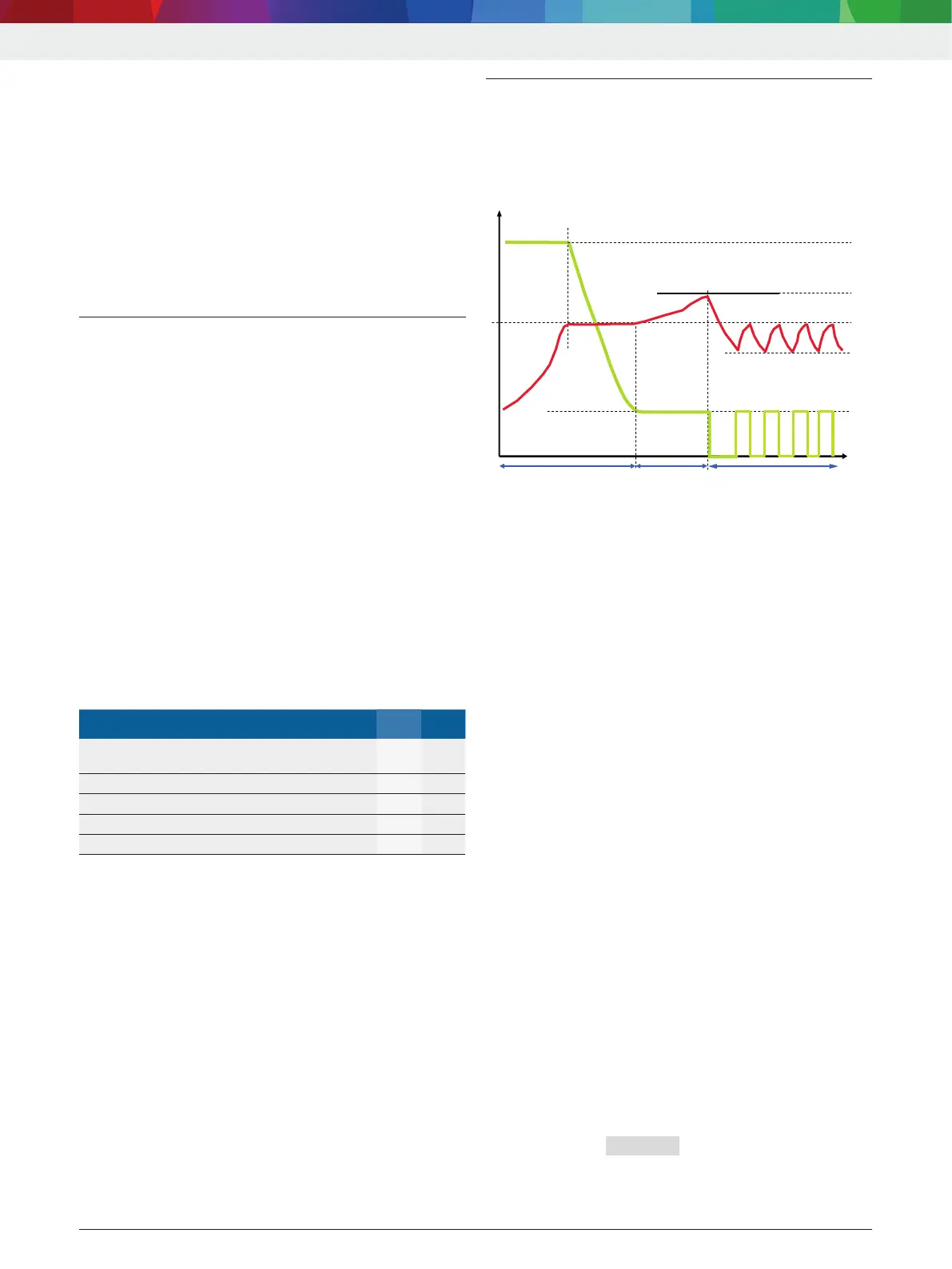

Curve caratteristiche di carica
In base al tipo di batteria in BAT 645 sono memorizzati
vari parametri e curve di carica. La figura qui a seguito
mostra un esempio di curva di carica di una batteria.
t
I
U
I
1
I
2
U
U
3
Fig. 3: Curva caratteristica di carica
Valori della curva caratteristica per batteria di tipo UNI
I
1
= 20 % della capacità della batteria impostata
I
2
= 2 % della capacità della batteria impostata
U
1
=
14,0 V (12 V), 28,0 V (24 V)
U
2
= 14,2 V – 14,8 V (12 V), 28,4 V – 29,6 V (24 V)
U
3
=
13,5 V / 27 V
Fase 1 (t1): carica principale, LED verde lampeggia
velocemente
La corrente di carica I
1
corrisponde a circa 20% della
capacità della batteria impostata (per batterie LFP
60%). Quando la batteria raggiunge la tensione finale
di carica U
1
, la corrente di carica I
1
inizia a diminuire.
A questo punto è stato raggiunto il 65 % circa di ca-
pacità della batteria. La batteria può essere impiegata
come batteria di avviamento. La fase1 termina quando
la corrente di carica I
1
è inferiore al 2% circa della
capacità della batteria. A questo punto la batteria è
carica al 97 % circa.
Fase 2 (t2): ricarica, LED lampeggia lentamente
La corrente di carica I
2
corrisponde a 2 % circa della
capacità della batteria impostata. La tensione di carica
è limitata a U
2
.
Fase 3 (t3): carica di mantenimento, LED verde è
acceso a luce fissa
La corrente di carica viene attivata sempre nel momen-
to in cui la tensione della batteria scende sotto il valore
U
3
. La corrente di carica rimane attiva finché non viene
raggiunta nuovamente la tensione di carica U
1
.
i II messaggio "Time out" indica che non è stato
possibile completare una fase di carica. Questo
significa che sono stati inseriti dei parametri errati
oppure che la batteria è difettosa.
