3. Produktbeskrivning
3.1 Avsedd användning
Alla typer av 12 Volt eller 24 Volt blysyrabatterier
BAT 645kan laddas med den effektiva batteriladdaren,
t.ex. batterier med angivet elektrolytinnehåll (gelteknik
eller Vlies/AGM-teknik) och lithium-järnfosfatbatterier
(LFP = LiFePO
4
) med Batteri-Management-System
(BMS). Batterierna kan både laddas när de är inmon-
terade i fordonet och när de är borttagna. BAT 645
kan också användas som stöd eller försörjning för det
interna nätet.
Användningsområden för BAT 645 är bilverkstäder,
bilprovningsanläggningar, bensinstationer och affärer
som säljer batterier.
i BAT 645 är uteslutande avsedd för laddning av fel-
fria blysyrabatterier och lithium-järnfosfatbatterier
med en nominell spänning på 12 V eller 24 V.
3.2 I leveransen ingår
Beteckning Artikelnummer
BAT 645 Se typskylt
Nätanslutningsledning 3 m 1 684 461 195
Laddningskabel röd/svart (3 m; 6 mm
2
) 1 687 011 534
Väggfäste 1 688 005 253
Bruksanvisning BAT 645 1 689 989 233
Användaranvisningar
Batteri-service-produkter
1 689 979 946
3.3 Enhetsbeskrivning
1
2
3
4
6
8
7
9
5
4510026-04_Ko

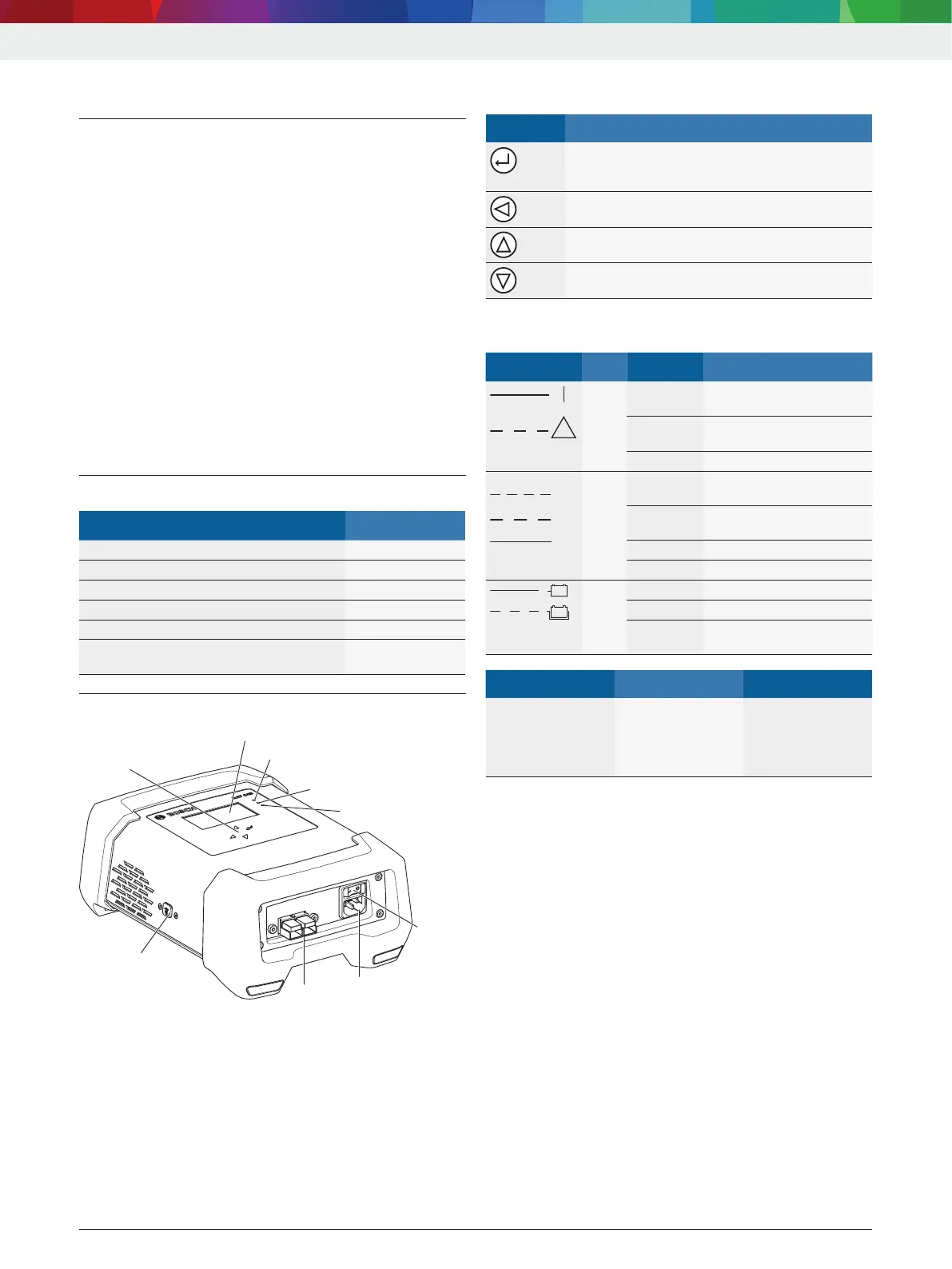

Fig. 1: Vy framifrån BAT 645
1 Strömställare på/av
2 Nätanslutningr
3 Anslutningskontakt för rot (+)/svart (–) laddningskabel
4 USB-anslutning (endast för kundtjänst)
5 Urvalsknappar
6 TFT-Display
7 Röd LED för "nät till", "fel polaritet", "störning eller överbe
-
lastning"
8 Grön LED för "laddning"
9 Gul LED för "stöddrift" och "buffertdrift"
3.3.1 Omkopplarknappar
Knapp Funktion
Aktivera meny/driftsätt
(röd LED lyser) eller
ett menysteg framåt
Avbryta laddningsprocess eller
ett menysteg tillbaka
Välja meny/driftsätt eller
ändra parameter (öka)
Välja meny/driftsätt eller
ändra parameter (minska)
3.3.2 Lysdiodernas status
Symbol LED Färg Status Funktion
!
Röd Lyser BAT 645 på och batteri
anslutet
Blinkar Störningar t.ex. polaritet,
kortslutning
Av BAT 645 frånkopplad
IU
I
aIaI
Grön Blinkar
snabbt
Huvudladdning pågår
Blinkar
långsamt
Efterladdning pågår
Lyser Underhållsladdning pågår
Av Laddningsprocess ej aktiv
v
v
Gul Lyser Buffertdrift
blinkar Stöddrift
Av Buffertdrift eller stöddrift
ej aktiv
Status Gul LED Grön LED
Skonande laddning
för helt urladdade
blybatterier eller
förladdning för LFP
batterier
blinkar
(1 sekunders inter
-
vall)
Blinkar
(1 sekunders inter
-
vall)
