Bosch BAT 645 - Çalıştırılması; Şarj Modu

¶ BAT 645 cihazını, şarj penselerini çıkarmadan önce
devre dışı bırakın.
¶ Şarj işlemi sırasında şarj penselerini kesinlikle
çıkarmayın.
¶ Şarj işlemi devam ettiği sürece aküyü araç elektrik
sisteminden ayırmayın.
¶ Şarj penselerinde kesinlikle kısa devre yapmayın.
i Kutupların yanlış bağlanması ve kutup başlarında
kısa devre durumunda şarj gerilimi kapalı kalır ve bir
arıza mesajı gösterilir.
5.2 Çalıştırılması
1. BAT 645 cihazını elektrik bağlantı kablosu üzerin-
den gerilim şebekesine bağlayın.
2. BAT 645 cihazını Açma/Kapama şalteri (şek.1,
poz.1) üzerinden çalıştırın.
 Kırmızı LED lamba (şek.1, poz.7), akü bağlı ol-
duğunda yanar ve akü bağlı olmadığında yanıp
söner.
i İlk çalıştırmadan veya fabrika ayarlarına sıfırlama
işleminden sonra otomatik olarak "Dil ayarı" menü-
sü açılır.
i BAT 645 cihazı çalıştırıldıktan sonra akü bağlı ol-
duğunda gerilim, akü bağlı olmadığında "Akü bağlı
değil" mesajı gösterilir.
i BAT 645 cihazı, bağlanan akünün bir 12Volt akü
veya 24Volt akü (seri bağlanmış iki 12Volt akü)
olduğunu otomatik olarak algılar.
Her bir çalışma modunda minimum gerilim 12V 24V
Çalışma modu yok (örneğin çalıştırdıktan sonra) 3V 17V
Şarj 3V 17V
Şarj (LFP) 9V 18V
Destek 3V 17V
Tamponlama 9V 18V
Tab. 1: Akü tespiti
5.3 Şarj modu
Şarj karakteristik eğrileri
Akü tipine bağlı olarak BAT 645 cihazında çeşitli şarj
karakteristik eğrileri ve şarj parametreleri kayıtlıdır.
Aşağıda sunulan şekilde, örnek olarak bir akü şarj ka-
rakteristik eğrinin prensibi gösterilmektedir.
t
U
U
I
I
t1
t2
U
1
I
1
I
2
U
2
U
3
t3

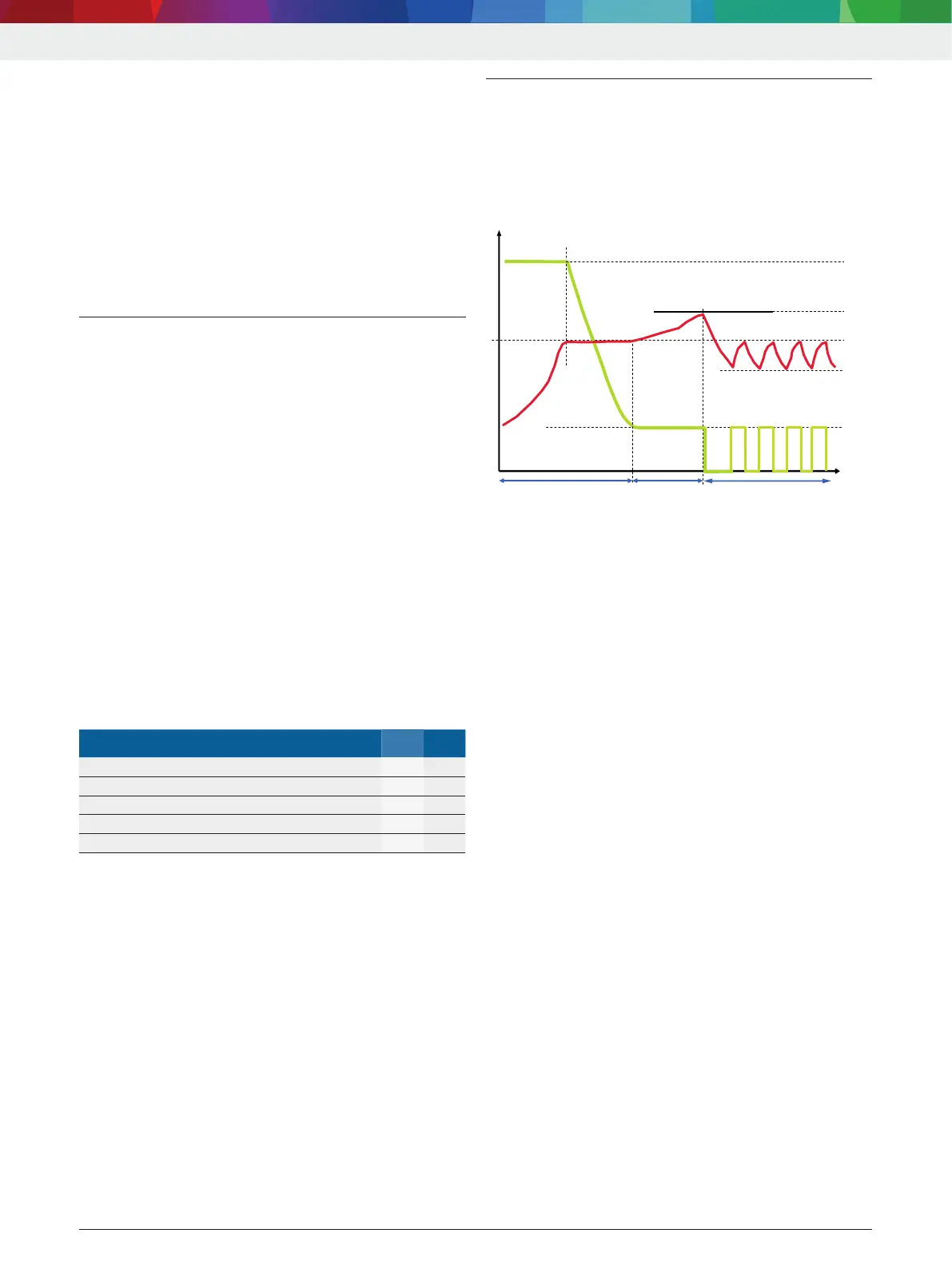

Şek. 3: Şarj karakteristik eğrisi
UNI akü tipi için karakteristik eğri değerleri
I
1
= Ayarlanmış akü kapasitesinin %20'si
I
2
= Ayarlanmış akü kapasitesinin %2'si
U
1
= 14,0V (12V), 28,0V (24V)
U
2
= 14,2V – 14,8V (12V), 28,4V – 29,6V (24V)
U
3
= 13,5V / 27V
Aşama 1 (t1): Ana şarj işlemi, yeşil LED lamba hızlı
yanıp sönüyor
Şarj akımı I
1
, ayarlanmış akü kapasitesinin yaklaşık %20
'si kadardır (LFP akülerde %60'ı kadardır). Akü U
1
şarj
son gerilim değerine ulaştığında, şarj akımı I
1
düşmeye
başlar. Bu aşamada akü kapasitesinin yaklaşık %65'ine
ulaşıllmıştır. Akü, marş aküsü olarak kullanılabilir. Aşa-
ma1, şarj akımı I
1
akü kapasitesinin yaklaşık %2'sinin
altına düştüğünde sona erer. Bu durumda akünün şarj
seviyesi yaklaşık %97'dir.
Aşama 2 (t2): Yeniden şarj işlemi, yeşil LED lamba
hızlı yanıp sönüyor
Şarj akımı I
2
, ayarlanmış akü kapasitesinin yaklaşık %2'si
kadardır. Şarj gerilimi U
2
ile sınırlandırılır.
Aşama 3 (t3): Damlama şarj işlemi, yeşil LED yanıyor
Şarj akımı, her zaman akü gerilimi U
3
değerinin altına
düştüğünde etkinleştirilir. Şarj akımı, U
1
şarj gerilimine
tekrar ulaşılana kadar etkin durumd kalır.
