Bosch BAT 645 - Opladning I Gang; Tænd

5.2 Tænd
1. BAT 645 tilsluttes til strømnettet. med strømkablet.
2. Tænd for BAT 645 via tænd/sluk-kontakten (fig. 1,
pos.1).
 Den røde LED (fig. 1, pos. 7) lyser ved tilsluttet
batteri eller blinker ved ikke tilsluttet batteri.
i Efter første tænding eller efter nulstilling til fabrik-
sindstilling vises menuen "Sprogindstilling" automa-
tisk.
i Efter BAT 645 er tændt, vises spændingen, når
batteriet er tilsluttet, når der ikke er tilsluttet et
batteri, vises "intet batteri er tilsluttet".
i BAT 645 registrerer automatisk, om der er tilslut-
tet et 12-volts batteri eller et 24-volts batteri (to
12-volts batterier forbundet i serie).
Minimumsspænding pr. driftsart 12V 24V
Ingen driftsart (f.eks. efter tænding) 3V 17V
Hent 3V 17V
Hent (LFP) 9V 18V
Understøt 3V 17V
Bufre 9V 18V
Tab. 1: Batterigenkendelse

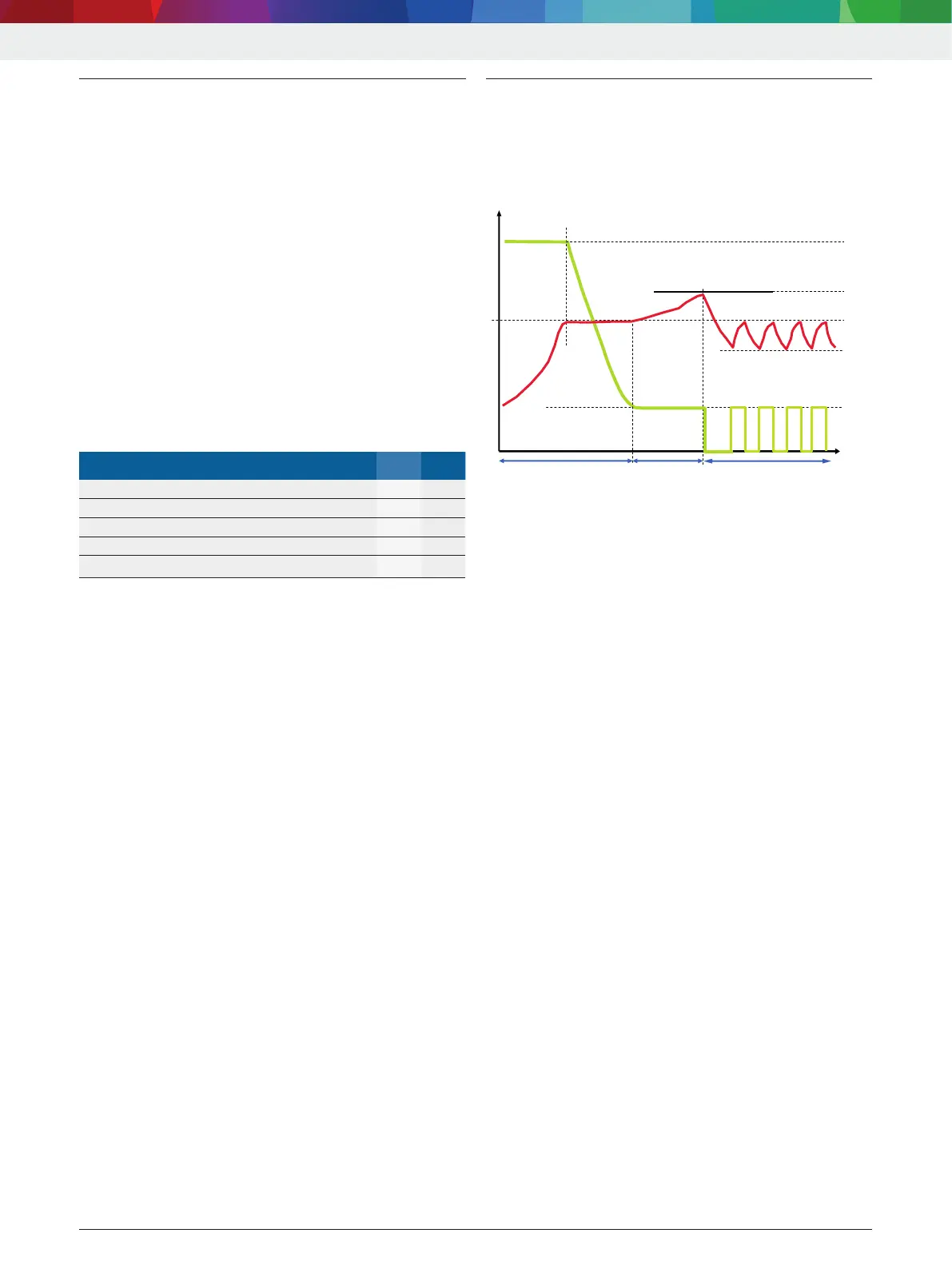

5.3 Opladning i gang
Ladekarakteristik
BAT 645 har forskellige karakteristika og ladeparametre
alt efter batteritype. I det følgende billede vises prin-
cippet om en batteri-ladekarateristik som eksempel.
t
U
U
I
I
t1
t2
U
1
I
1
I
2
U
2
U
3
t3
Fig. 3: Ladekarakteristiklinje
Karakteristikværdier for batteritype UNI
I
1
= 20 % af dden indstillede batterikapacitet
I
2
= 2 % af den indstillede batterikapacitet
U
1
= 14,0 V (12 V)
28,0 V (24 V)
U
2
= 14,2 V – 14,8 V (12 V)
28,4 V – 29,6 V (24 V)
U
3
= 13,5 V / 27 V
Fase 1 (t1): Hovedopladning, grøn LED blinker hurtigt
Ladestrømmen I
1
udgør ca. 20% af den indstillede bat-
terikapacitet (ved LFP-batterier 60 %). Når batteriet har
nået den fulde ladespænding U1, begynder ladestrøm-
men I1 at aftage. Nu er ca. 65% af batteriets kapacitet
nået. Batteriet kan anvendes som startbatteri. Fase1 er
afsluttet, når ladestrømmen I
1
underskrider ca. 2% af
batteriets kapacitet. Batteriet er nu ca. 97% opladet.
Fase 2 (t2): Efteropladning, grøn LED blinker langsomt
Ladestrømmen I2 udgør ca. 2% af den indstillede batterika-
pacitet. Ladespændingen begrænses til U2.
Fase 3 (t3): Vedligeholdelsesladning, grøn LED lyser
Ladestrømmen aktiveres, når batterispændingen U3
underskrides. Ladestrømmen opretholdes, indtil lade-
spændingen U1 igen er nået.
Betjening | BAT 645 | 49 | da
1 689 989 233 2022-01-24| Robert Bosch GmbH
