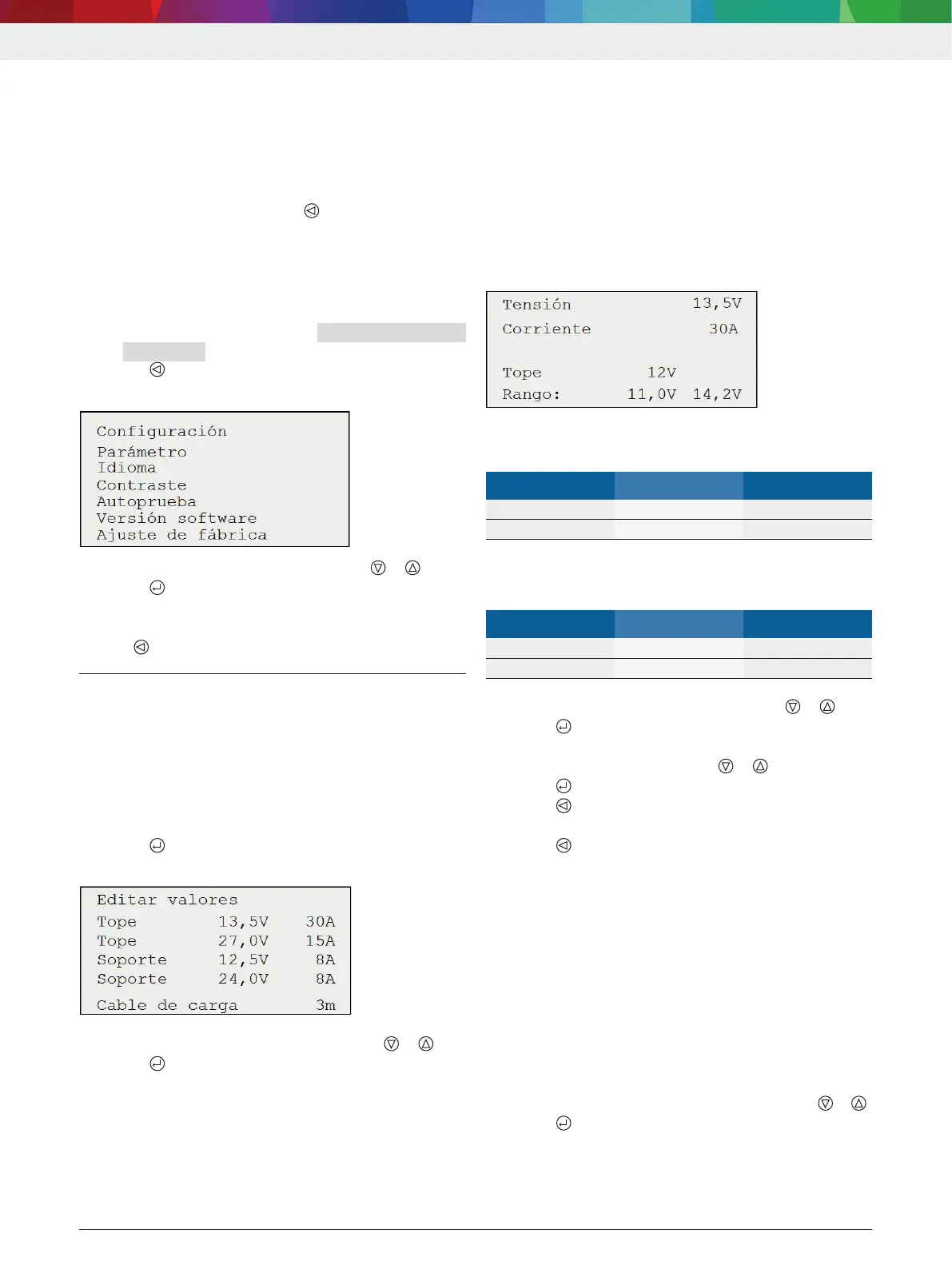

6. Configuración
La batería puede seleccionarse con la batería conecta-
da en el menú "Modo operativo" la configuración pue-
de activarse con la batería no conectada (indicación en
el indicador LCD
"Ninguna batería conectada")
a través de la tecla de selección
.
La siguiente secuencia explica cómo proceder en caso
de batería no conectada:
1. Conectar el BAT 645 (fig.1, pos. 1).
El LED rojo parpadea (fig. 1, pos. 7).
En el indicador LCD aparece
"Ninguna batería
conectada
".
2. Pulsar
.
Se visualiza el menú de configuración.
3. Seleccionar el elemento de menú con o .
4. Pulsar
.
Se abre el elemento de menú seleccionado.
i Con se cierra el menú de configuración.
6.1 Parámetros
En el menú "Parámetros" se pueden seleccionar para
los modos operativos "Servicio de búfer" y "Servicio
de apoyo" parámetros específicos del cliente para
baterías de 12 voltios y de 24 voltios y la longitud del
cable de carga conectado.
1. Seleccionar menú de configuración "Parámetros".
2. Pulsar
.
Se visualiza "Editar valores".
3. Seleccionar el juego de parámetros con o .
4. Pulsar
.
Se visualiza el juego de parámetros.
6.1.1 Parámetros Servicio de búfer/Servicio de apoyo
! Los valores de parámetros falsos (valores dema-
siado altos) pueden causar la destrucción de la
batería y del vehículo. En el modo operativo servi-
cio de búfer con una batería de LFP deben tenerse
en cuenta los datos del fabricante de la batería.
En el juego de parámetros "Servicio de búfer/Servicio
de apoyo" aparece, p.ej. lo siguiente.
Se pueden seleccionar los siguientes parámetros en el
servicio de búfer:
Pila Tensión Corriente
12 voltios 11 V – 14,2 V 3 A – 45 A
24 voltios 22 V – 28,4 V 3 A – 22 A
Se pueden seleccionar los siguientes parámetros en el
servicio de apoyo:
Pila Tensión Corriente
12 voltios 11 V – 14,2 V 3 A – 20 A
24 voltios 22 V – 28,4 V 3 A – 20 A
1. Seleccionar el parámetro (tensión) con o .
2. Pulsar
.
Se activa el siguiente parámetro (corriente).
3. Seleccionar el parámetro con
o .
4. Pulsar
.
5. Pulsar
.
6. Embornar batería.
7. Pulsar
.
Se visualiza la tensión de batería.
8. Seleccionar el modo operativo "Servicio de búfer"
o "Servicio de apoyo".
" El servicio de búfer/servicio de apoyo se ejecuta con
los parámetros seleccionados.
6.1.2 Parámetro Cable de carga
! La longitud del cable de carga conectado debe ele-
girse correctamente, de lo contrario se visualizarán
valores erróneos al cargar la batería.
1. Seleccionar la longitud de cable de carga con
o .
2. Pulsar
.
" En servicio de carga se carga a través de la longitud
de cable de carga elegido.
! ¡No se deben modificar los cables de carga!
| 72 | BAT 645 | Configuraciónes
1 689 989 233 2022-01-24| Robert Bosch GmbH
