Bosch BAT 645 - Įjungimas; Įkrovimo Režimas

¶ Išjunkite BAT 645 prieš atjungdami įkrovimo gnybtus.
¶ Įkraudami niekada neatjunkite įkrovimo gnybtų.
¶ Neatjunkite akumuliatoriaus nuo salono tinklo, kol
vyksta įkrovimas.
¶ Niekada neprijunkite įkrovimo gnybtų trumpuoju
jungimu.
i Netinkamai prijungus polius ir esant gnybtų trumpajam
jungimui, įkrovimo įtampa lieka išjungta ir rodomas
trikties pranešimas.
5.2 Įjungimas
1. Prijunkite BAT 645 prie įtampos tinklo maitinimo
laidu.
2. Įjunkite BAT 645 įjungimo / išjungimo jungikliu
(1pav., 1 pad.).
 Raudona LED lemputė (1 pav., 7 poz.) šviečia,
kai akumuliatorius prijungtas, arba mirksi, kai
neprijungtas.
i Po pirmo įjungimo arba po pirmos gamyklinių nusta-
tymų atstatos automatiškai rodomas meniu "Kalbos
nustatymas".
i Įjungus BAT 645, kai prijungtas akumuliatorius, rodo-
ma įtampa, kai akumuliatorius neprijungtas, rodomas
pranešimas "akumuliatorius neprijungtas".
i BAT 645 automatiškai nustato, ar prijungtas 12 V ar
24 V akumuliatorius (du iš eilės sujungti 12 V akumu-
liatoriai).
Mažiausia darbo režimo įtampa 12V 24V
Nepasirinktas joks darbo režimas
(pvz., po įjungimo)
3V 17V
Įkrauti 3V 17V
Įkrauti (LFP) 9V 18V
Pagalbinis maitinimas 3V 17V
Kaupiamasis režimas 9V 18V
Tab. 1: Akumuliatoriaus atpažinimas
5.3 Įkrovimo režimas
Įkrovimo charakteristikos
BAT 645 atsižvelgiant į akumuliatoriaus tipą turi skirtin-
gas įkrovimo charakteristikas ir parametrus. Tolesniame
vaizde pateikiamas akumuliatoriaus įkrovimo charakteris-
tikos pavyzdys.
t
U
U
I
I
t1
t2
U
1
I
1
I
2
U
2
U
3
t3

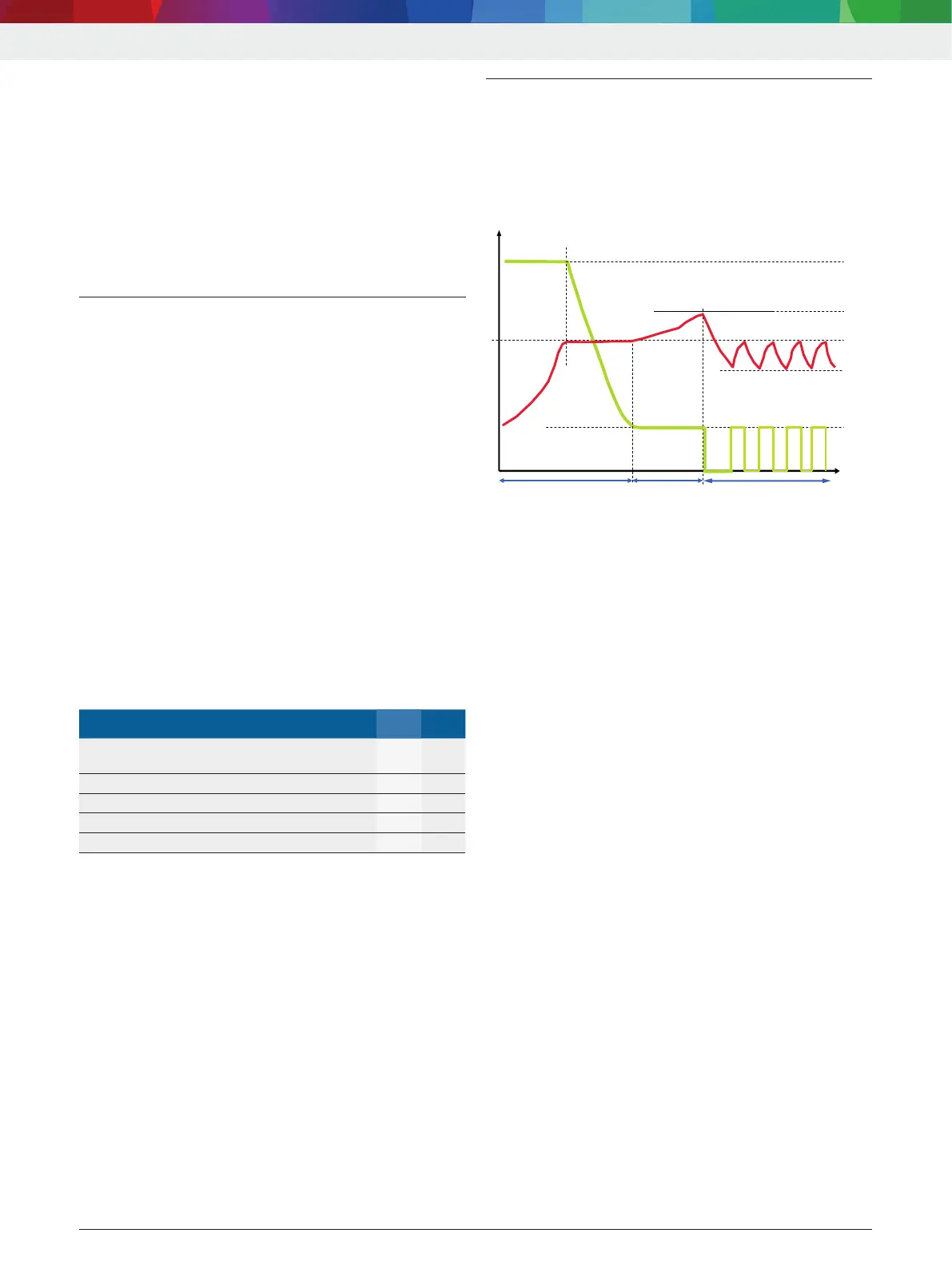

Pav. 3: Įkrovimo charakteristika
Charakteristikos akumuliatoriaus tipui UNI
I
1
= 20 % nustatytos akumuliatoriaus talpos
I
2
= 2 % nustatytos akumuliatoriaus talpos
U
1
= 14,0 V (12 V), 28,0 V (24 V)
U
2
= 14,2 V – 14,8 V (12 V), 28,4 V – 29,6 V (24 V)
U
3
= 13,5 V / 27 V
1 etapas (t1): pagrindinis įkrovimas, žalia LED lemputė
greitai mirksi
Įkrovimo srovė I
1
sudaro maždaug 20% nustatytos aku-
muliatoriaus talpos (ličio ir geležies fosfatų akumulia-
torių atveju 60 %). Kai akumuliatorius pasiekia įkrovimo
galutinę įtampą U
1
, įkrovimo srovė I
1
pradeda mažėti.
Dabar pasiekta maždaug 65 % akumuliatoriaus talpos.
Akumuliatorių galima naudoti kaip starterio akumu-
liatorių. 1 etapas baigiamas, kai įkrovimo srovė I
1
yra
maždaug 2% mažesnė nei akumuliatoriaus talpa. Tada
akumuliatorius yra įkrautas maždaug 97 %.
2 etapas (t2): papildomas įkrovimas, žalia LED lempu-
tė lėtai mirksi
Įkrovimo srovė I
2
sudaro maždaug 2% nustatytos akumulia-
toriaus talpos. Įkrovimo įtampa apribota iki U
2
.
3 etapas (t3): Palaikymo įkrovimas, šviečia žalia LED
lemputė
Įkrovimo srovė suaktyvinama tik tada, kai akumuliato-
riaus įtampa nesiekia U
3
. Įkrovimo srovė aktyvi tol, vėl
pasiekiama įkrovimo įtampa U
1
.
Naudojimas | BAT 645 | 149 | lt
1 689 989 233 2022-01-24| Robert Bosch GmbH
