Bosch BAT 645 - Latauskäyttö; Päällekytkentä

¶ Katkaise virta BAT 645-laturista, ennen kuin irrotat
latauspihdit.
¶ Älä koskaan irrota latauspihtejä latauksen aikana.
¶ Älä erota akkua ajoneuvon sähköjärjestelmästä
latauksen aikana.
¶ Latauspihtejä ei saa koskaan oikosulkea.
i Mikäli navat on liitetty väärin tai niissä on oiko-
sulku, latausjännite ei kytkeydy päälle ja näyttöön
ilmestyy häiriöilmoitus.
5.2 Päällekytkentä
1. Liitä BAT 645 verkkoliitäntäjohdon avulla jännite-
verkkoon.
2. Kytke BAT 645 päälle ON-/OFF-kytkimellä (kuva 1,
osa1).
 Punainen LED (kuva 1, osa 7) palaa, jos akku on
liitettynä ja vilkkuu, jos akku ei ole liitetty.
i Ensimmäisen päällekytkennän tai tehdasasetuksiin
palautuksen jälkeen valikko "Kielen valinta" ilmes-
tyy automaattisesti.
i Sen jälkeen kun BAT 645 on kytketty päälle, akun
ollessa liitettynä näytetään jännite, jos akku ei ole lii-
tettynä, näytöllä näkyy ilmoitus "Ei akkua liitettynä".
i BAT 645 tunnistaa automaattisesti, onko liitetty akku
12 V vaiko 24 V (kaksi sarjaan kytkettyä akkua 12 V).
Vähimmäisjännite käyttötapaa kohden 12V 24V
Ei käyttötapaa (esim. päällekytkemisen jälkeen) 3V 17V
Lataa 3V 17V
Lataus (LFP) 9V 18V
Tukeminen 3V 17V
Puskurointi 9V 18V
Taul. 1: Akun tunnistus
5.3 Latauskäyttö
Latauksen ominaiskäyrät
BAT 645-laturin latauksen ominaiskäyrät ja latauspara-
metrit poikkeavat toisistaan aina akun mallin mukaan.
Seuraavassa kuvassa on esitetty esimerkkinä akun la-
tauksen ominaiskäyrän periaate.
t
UU
I
I
t1
t2
U
1
I
1
I
2
U
2
U
3
t3

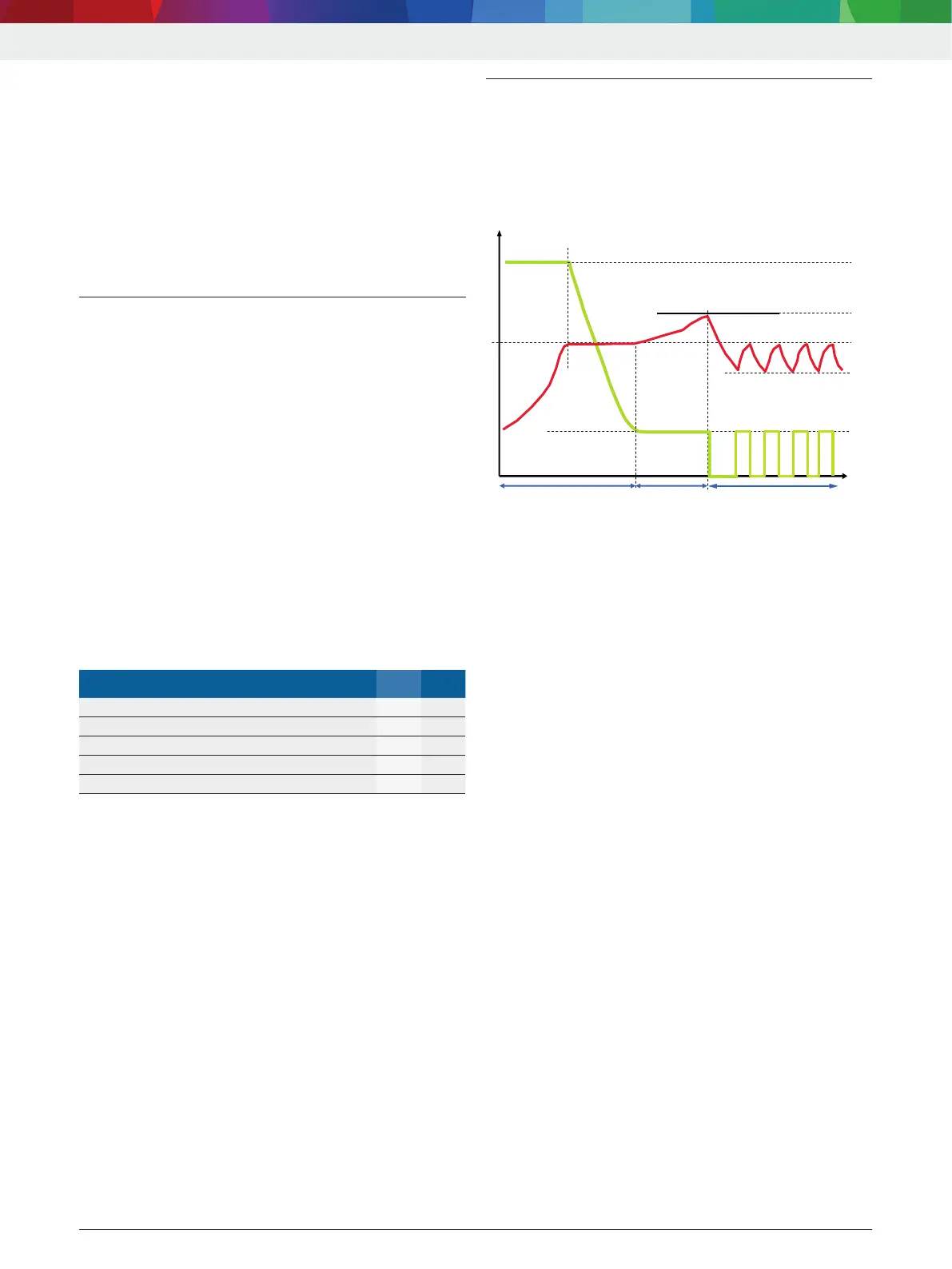

Kuva 3: Latauksen ominaiskäyrä
Ominaiskäyrän arvot / akkumalli UNI
I
1
= 20 % asetetusta akun kapasiteetistä
I
2
= 2 % asetetusta akun kapasiteetistä
U
1
= 14,0 V (12 V), 28,0 V (24 V)
U
2
= 14,2 V – 14,8 V (12 V), 28,4 V – 29,6 V (24 V)
U
3
= 13,5 V / 27 V
Vaihe 1 (t1): Päälataus, vihreä LED vilkkuu nopeasti
Latausvirta I
1
on n. 20% asetetusta akun kapasiteetistä
(jos kyseessä on LFP-akut, 60 %). Kun akku on saa-
vuttanut latausjännitteen U
1
, latausvirta alkaa I
1
laske-
maan. Nyt on saavutettu n. 65 % akun kapasiteetista.
Akkujännite riittää tässä tilassa käynnistykseen. Vaihe1
on päättynyt, kun latausvirta I
1
alittaa n. 2% akun kapa-
siteetistä. Akusta on ladattu tällöin n. 97 %.
Vaihe 2 (t2): Jälkilataus, vihreä LED palaa hiljaa
Latausvirta I
2
on n. 2 % asetetusta akun kapasiteetistä. La-
tausjännite rajoitetaan lukemaan U
2
.
Vaihe 3 (t3): Ylläpitolataus, vihreä LED palaa
Latausvirta aktivoidaan aina silloin, kun akun jännite
alittaa lukeman U
3
. Latausvirta pysyy niin kauan aktiivi-
sena, kunnes latausjännite U
1
on taas saavutettu.
Käyttö | BAT 645 | 89 | fi
1 689 989 233 2022-01-24| Robert Bosch GmbH
