3. Description du produit
3.1 Utilisation conforme
Le chargeur de batterie BAT 645 haute performance per-
met de charger tous les types de batteries plomb-acide de
12volts ou 24volts, par ex. des batteries avec un électro-
lyte précis (technologie Gel ou non-tissé/AGM) et des bat-
teries au lithium phosphate de fer (LPF=LiFePO
4
) avec un
système appelé Batterie-Management-System (BMS). Il est
possible de charger les batteries du véhicule à l'état monté
ou démonté. Le BAT 645 peut également être utilisé en tant
que support ou dispositif d'alimentation du réseau de bord.
Les domaines d'utilisation prévus du BAT 645 sont les ga-
rages automobiles, les organisations de contrôle technique,
les stations-services et les points de vente de batteries.
i Le BAT 645 est uniquement destiné à la charge de
batteries plomb-acide et de batteries au lithium
phosphate de fer en parfait état et présentant une
tension nominale de 12volts ou 24volts.
3.2 Contenu de la livraison
Désignation Référence
BAT 645 Voir plaque
signalétique
Câble secteur 3m 1 684 461 195
Câble de charge rouge/noir (3m; 6mm
2
) 1 687 011 534
Fixation murale 1 688 005 253
Mode d'emploi BAT 645 1 689 989 233
Consignes d'utilisation
Produits de service de batteries
1 689 979 946
3.3 Description de l'appareil
1
2
3
4
6
8
7
9
5
4510026-04_Ko

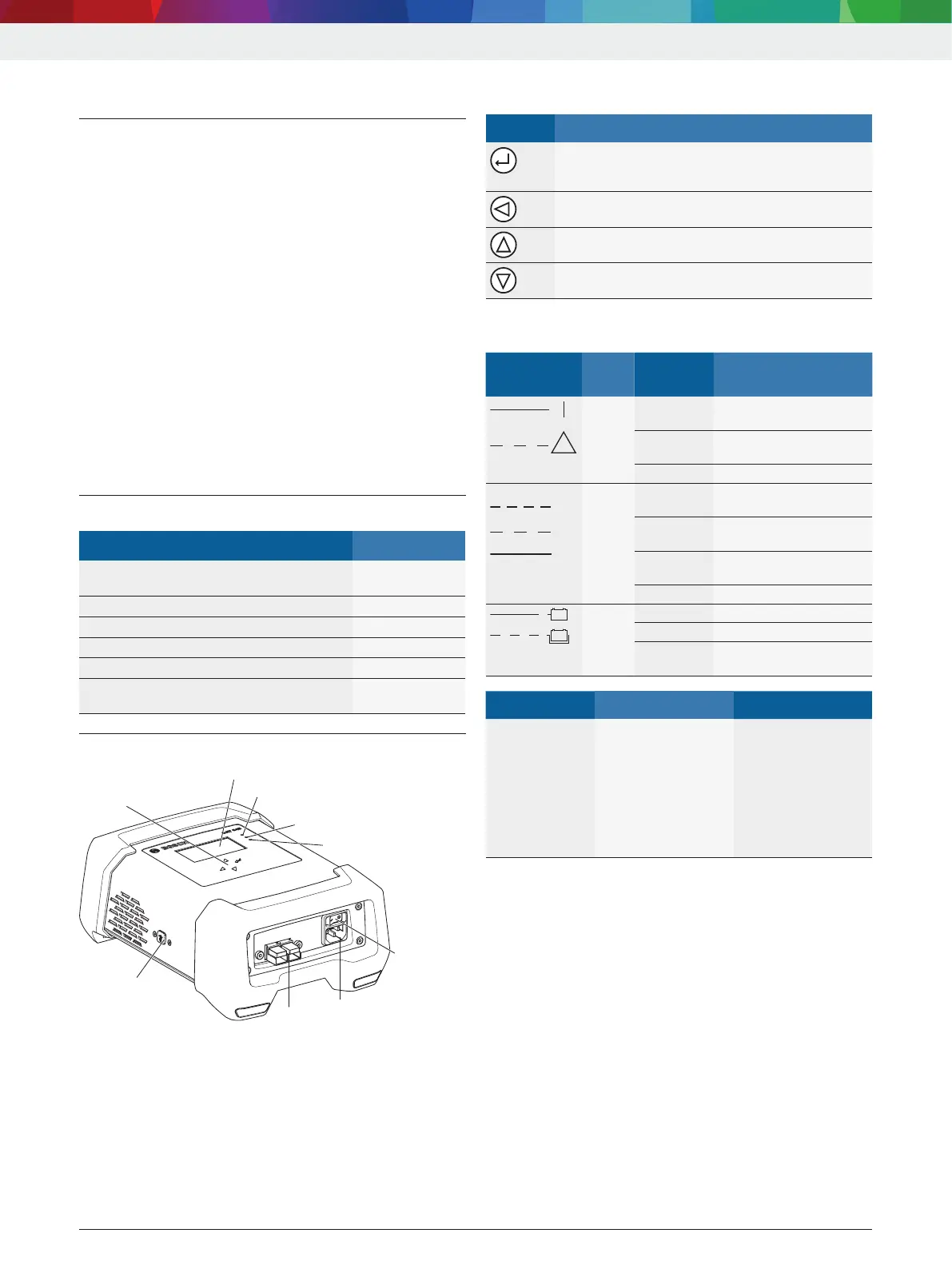

Fig. 1: Vue avant du BAT 645
1 Interrupteur Marche/Arrêt
2 Branchement secteur
3 Prise pour câble de charge rouge (+)/noir (–)
4 Port USB (réservé au SAV)
5 Touches de sélection
6 Ecran TFT
7 LED rouge indiquant "Secteur activé", "Pôles inversés", "Défaut
ou surcharge"
8 LED verte pour "Mode de charge"
9 LED jaune indiquant "Mode assistance" et "Mode tampon"
3.3.1 Touches de sélection
Touche Fonction
Activer un menu/mode de fonctionnement
(la LED rouge est allumée) ou
Etape suivante
Interrompre la charge ou
Etape précédente
Sélectionner un menu/mode de fonctionnement ou
Modifier un paramètre (augmenter)
Sélectionner un menu/mode de fonctionnement ou
Modifier un paramètre (diminuer)
3.3.2 LED d'état
Symbole LED Cou-
leur
Etat Fonction
!
Rouge Allumée Le BAT 645 est activé et
la batterie raccordée
Clignote Défauts, par ex. pôles
inversés, court-circuit
Eteint Le BAT 645 est à l'arrêt
IU
I
aIaI
Vert Clignote
rapidement
Charge principale en
cours
Clignote
lentement
Post-charge en cours
Allumée Charge de maintien en
cours
Eteint Charge inactive
v
v
Jaune Allumée Mode tampon
Clignote Mode assistance
Eteint Mode tampon ou mode
assistance non actif
Etat LED jaune LED verte
Phase de charge
douce pour
des batteries
plomb-acide
intégralement
déchar´gees ou
phase de pré-
charge pour des
batteries LFP
Clignote
(toutes les secondes)
Clignote
(toutes les secondes)
