Bosch BAT 645 - Ieslēgšana; Uzlādes Režīms

¶ Uzlādes procesa laikā, nekad neatvienojiet lādēša-
nas spailes.
¶ Akumulatoru neatvienojiet no borta tīkla, kamēr
notiek uzlādes process.
¶ Nekad nesaslēdziet īsi lādēšanas spailes.
i Nepareizi savienojot polus un pieslēdzot īsslēgumā
spailes, uzlādes spriegums paliek izslēgts un uzrā-
dās traucējuma paziņojums.
5.2 Ieslēgšana
1. BAT 645 pieslēdziet ar tīkla pieslēgumavadu pie
sprieguma tīkla.
2. BAT 645 ieslēdziet ar ieslēgšanas/izslēgšanas slēdzi
(1.att., 1.poz.).
 Sarkanā LED (1.att., 7.poz.) ir izgaismota ar
pieslēgtu vai mirgo ar nepieslēgtu akumulatoru.
i Pēc pirmās ieslēgšanas vai atiestatīšanas uz rūp-
nīcas iestatījumiem automātiski parādās izvēlne
"Valodas iestatīšana".
i Pēc BAT 645 ieslēgšanas ar pieslēgtu akumulatoru
uzrādās spriegums, ar nepieslēgtu akumulatoru
uzrādās paziņojums "nav pieslēgts akumulators".
i BAT 645 automātiski atpazīst vai ir pieslēgts 12vo-
ltu akumulators vai 24voltu akumulators (divu
12voltu akumulatoru pieslēgšana rindā).
Minimālais spriegums režīmam 12V 24V
Nav režīma (piem., pēc pirmās ieslēgšanas) 3V 17V
Ielādēt 3V 17V
Ielādēt (LFP) 9V 18V
Atbalsts 3V 17V
Akumulācija 9V 18V
Tab. 1: Akumulatora atpazīšana
5.3 Uzlādes režīms
Uzlādes līknes
BAT 645 atkarībā no akumulatoru tipa ir noteiktas
dažādas uzlādes līknes un dažādi uzlādes parametri.
Sekojošajā attēlā kā piemērs tiek parādīts akumulatora
uzlādes līknes princips.
t
UU
I
I
t1
t2
U
1
I
1
I
2
U
2
U
3
t3

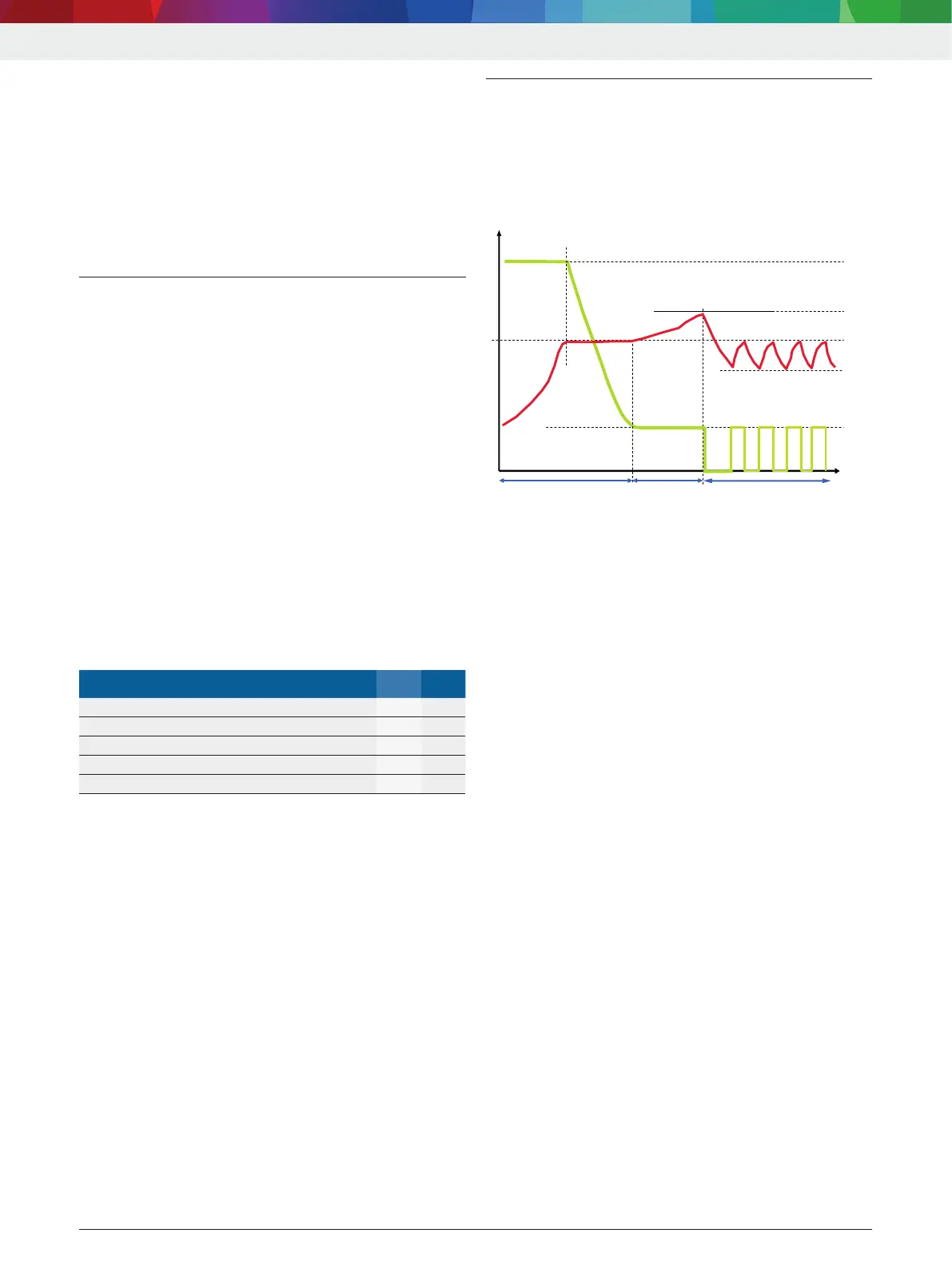

Att. 3: Uzlādes līkne
Raksturlīkne akumulatoru tipam UNI
I
1
= 20% no iestatītā akumulatora kapacitātes
I
2
= 2% no iestatītā akumulatora kapacitātes
U
1
= 14,0V (12V), 28,0V (24V)
U
2
= 14,2V – 14,8V (12V), 28,4V – 29,6V (24V)
U
3
= 13,5V / 27V
Fāze1 (t1): galvenā uzlāde, zaļā LED mirgo ātri
Uzlādes strāva I
1
ir apm. 20% no iestatītās akumulatora
kapacitātes (LFP-akumulatoriem 60%). Ja akumulators
ir sasniedzis uzlādes spriegumu U
1
, uzlādes strāva I
1
sāk
samazināties. Tagad ir sasniegti apm. 65% no akumula-
tora kapacitātes. Akumulatoru var izmantot kā startera
akumulatoru. Fāze1 ir pabeigta, ja uzlādes strāva I
1
ir
apm. 2% mazāka nekā akumulatora kapacitāte. Akumu-
lators tad ir uzlādēts par apm. 97%.
Fāze2 (t2): pēcuzlāde, zaļā LED mirgo lēnām
Uzlādes strāva I
2
ir apm. 2% no iestatītās akumulatora ka-
pacitātes. Uzlādes spriegums tiek ierobežots uz U
2
.
Fāze3 (t3): uzturēšanas uzlāde, zaļā LED izgaismota
Uzlādes strāva tiek vienmēr aktivizēta tad, ja akumulato-
ra spriegums nav sasniedzis U
3
. Uzlādes strāva ir tik ilgi
aktīva, līdz atkal ir sasniegts uzlādes spriegums U
1
.
