3. Descrierea produsului
3.1 Utilizarea conform destinației
Încărcătorul de înaltă performanță pentru baterii
BAT 645 poate fi utilizat pentru încărcarea tuturor tipu-
rilor de baterii de 12 sau 24 de volți pe bază de acid și
plumb, de exemplu baterii cu electrolit imobilizat (teh-
nologie pe bază de gel sau țesătură din fibre/tehnologie
AGM) și a bateriilor litiu-fier-fosfat (LFP = LiFePO
4
) cu
sistem de management al bateriei (BMS). Puteți încărca
bateriile atât la nivelul vehiculului în care sunt montate,
cât și în stare demontată. BAT 645 poate fi utilizat și
pentru susținerea sau alimentarea rețelei de bord.
Domeniul de utilizare prevăzut al BAT 645 include ate-
liere auto, organizații de control, stații de încărcare și
puncte de comercializare a bateriilor.
i BAT 645 sunt adecvate exclusiv pentru încărcarea
bateriilor pe bază de acid și plumb și a bateriilor
litiu-fier-fosfat cu o tensiune nominală de 12sau
24volți în stare ireproșabilă.
3.2 Pachetul de livrare
Denumire Număr de comandă
BAT 645 Vezi plăcuța de tip
Cablu de rețea 3 m 1 684 461 195
Cablu de încărcare roșu/negru (3 m; 6mm
2
) 1 687 011 534
Suport de perete 1 688 005 253
Instrucțiuni de utilizare BAT 645 1 689 989 233
Indicații pentru utilizatori
produse service baterii
1 689 979 946
3.3 Descrierea echipamentului
1
2
3
4
6
8
7
9
5
4510026-04_Ko

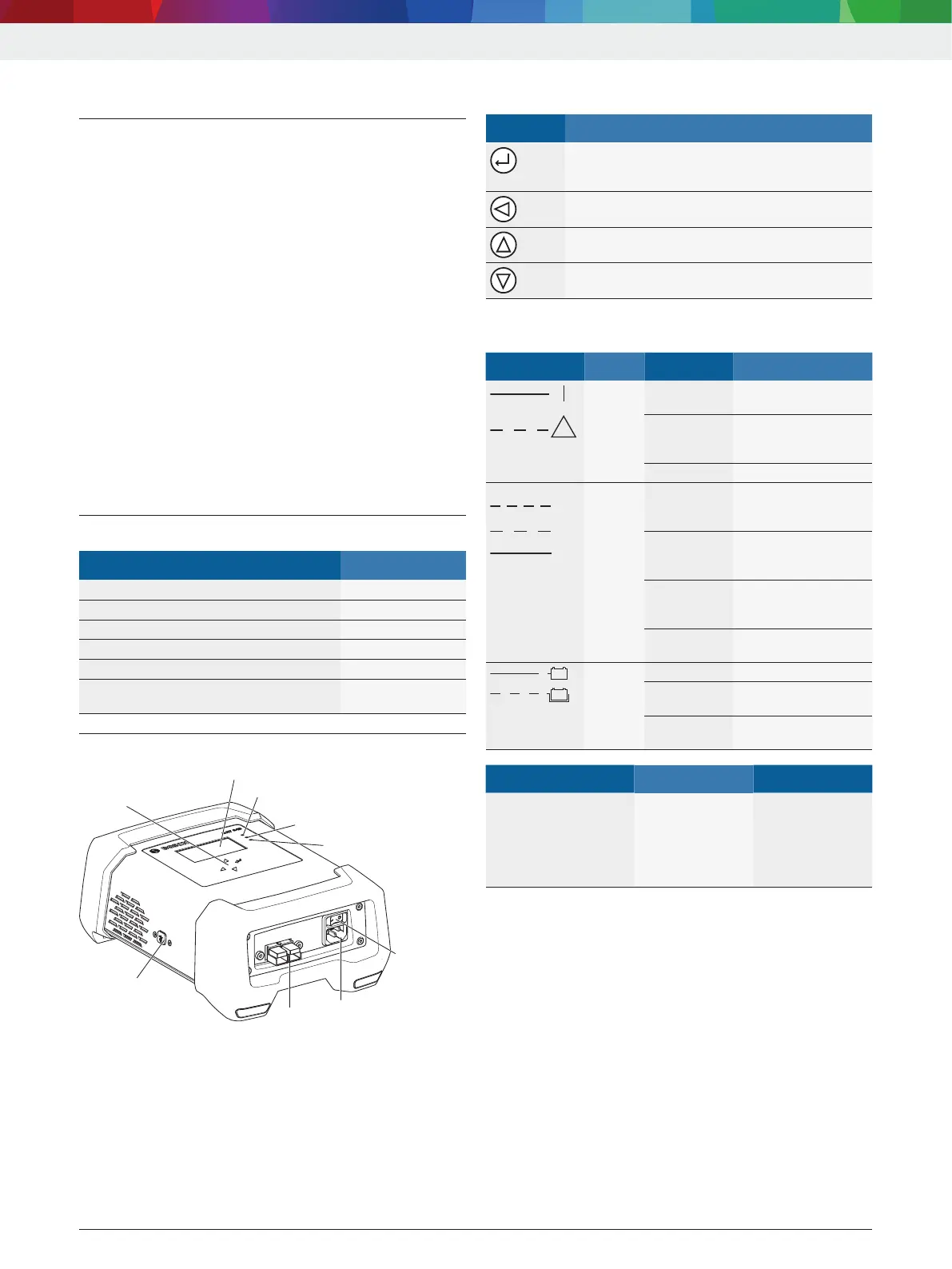

Fig. 1: Vedere frontală BAT 645
1 Întrerupător Pornit/Oprit
2 Conexiune la rețea
3 Mufă de conectare pentru cablu de încărcare roșu (+)/negru(–)
4 Port USB (exclusiv pentru serviciul clienți)
5 Taste de selectare
6 Ecran TFT
7 LED roșu pentru "Rețea activată", "Polaritate eronată", "Defecțiune
sau suprasarcină"
8 LED verde pentru "Regim de încărcare"
9 LED galben pentru "Regim auxiliar" și "Regim tampon"
3.3.1 Taste de selectare
Tastă Funcție
Activare meniu/regim de funcționare
(LED-ul roșu luminează) sau
continuare la o altă secțiune a meniului
Întreruperea procesului de încărcare sau
revenire la o secțiune anterioară a meniului
Selectare meniu/regim de funcționare sau
modificare parametri (mărire)
Selectare meniu/regim de funcționare sau
modificare parametri (micșorare)
3.3.2 LED-uri de stare
Simboluri LED Culoare Stare Funcție
!
Roșu Aprins BAT 645 pornit și
baterie conectată
Luminează
intermitent
Defecțiuni, de exem
-
plu polaritate eronată,
scurtcircuit
Oprit BAT 645 oprit
IU
I
aIaI
Verde Luminează
intermitent
rapid
Încărcare principală în
curs de desfășurare
Luminează
intermitent
lent
Încărcare suplimen
-
tară în curs de desfă-
șurare
Aprins Încărcare de întreți
-
nere în curs de des-
fășurare
Oprit Proces de încărcare
inactiv
v
v
Galben Aprins Regim tampon
Luminează
intermitent
Regim auxiliar
Oprit Regim tampon sau
regim auxiliar inactiv
Stare LED galben LED verde
Fază de încărcare lentă
pentru baterii pe bază
de plumb și acid pu
-
ternic descărcate sau
fază de pre-încărcare
pentru baterii LFP
Luminează inter
-
mitent
(interval de 1 se
-
cundă)
Luminează inter
-
mitent
(interval de 1 se
-
cundă)
Descrierea produsului | BAT 645 | 207 | ro
1 689 989 233 2022-01-24| Robert Bosch GmbH
