3. Описание изделия
3.1 Применение по назначению
С помощью мощного устройства зарядки аккумулятора
BAT 645 можно заряжать свинцово-кислотные аккуму-
ляторные батареи на 12 или 24V любой конструкции,
например аккумуляторные батареи с залитым элек-
тролитом (гель или технология стекловата/AGM) и ли-
тий-железо-фосфатные аккумуляторные батареи (LFP
= LiFePO
4
) с системой управления аккумуляторными
батареями (BMS). Аккумуляторные батареи можно
заряжать как в установленном на автомобиле состо-
янии, так и в снятом состоянии. BAT 645 может быть
использован также для поддержания или питания бор-
товой сети. Предполагаемые области использования
BAT 645: автомастерские, проверяющие организации,
АЗС и точки продажи аккумуляторных батарей.
i BAT 645 предназначены исключительно для заряд-
ки исправных свинцово-кислотных и литий-желе-
зо-фосфатных аккумуляторных батарей с номиналь-
ным напряжением 12 и 24V.
3.2 Объем поставки
Обозначение Номер для заказа
BAT 645 См. фирменную
табличку
Сетевой кабель 3m 1 684 461 195
Зарядный кабель красный/черный
(3m; 6mm
2
)
1 687 011 534
Настенный держатель 1 688 005 253
Руководство по эксплуатации BAT 645 1 689 989 233
Указания для пользователей
Изделия для сервисного обслуживания
аккумуляторных батарей
1 689 979 946

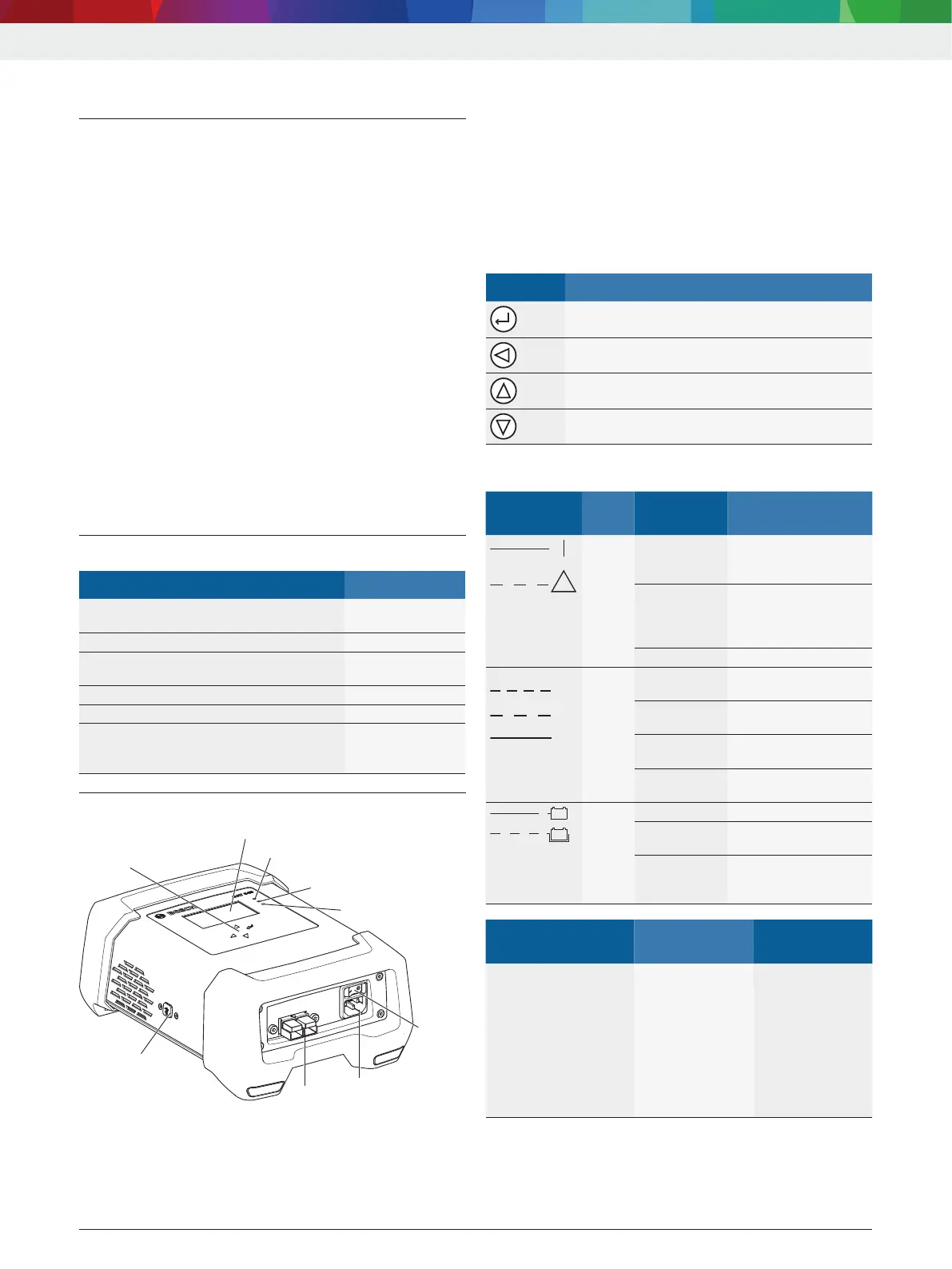

3.3 Описание прибора
1
2
3
4
6
8
7
9
5
4510026-04_Ko
Pис. 1: Вид спереди BAT 645
1 Выключатель вкл./выкл.
2 Разъем для подключения к сети
3 Гнездо подключения зарядного кабеля красного (+)/черного
(–)
4 USB-порт (только для сервисной службы)
5 Кнопки выбора
6 TFT-дисплей
7 Красный светодиод для "Сеть вкл.", "Неправильная поляр
-
ность", "Неисправность или перегрузка"
8 Зеленый светодиод для "Режим зарядки"
9 Желтый светодиод для "Режим поддержки" и "Буферный ре
-
жим"
3.3.1 Кнопки выбора
Кнопка Принцип действия
Включение меню/режима работы (горит крас-
ный LED) или следующий пункт меню
Прервать зарядку или предыдущий пункт меню
Выбор меню/режима работы или изменение
параметра (увеличить)
Выбор меню/режима работы или
изменение параметра (уменьшить)
3.3.2 Светодиоды состояния
Символ
светодиода
Цвет Состояние Принцип действия
!
Крас-
ный
Горит BAT 645 включен, ак
-
кумулятор подсое-
динен
Мигает Неисправности, на
-
пример неправиль-
ная полярность, ко-
роткое замыкание
Выкл. BAT 645 выключен
IU
I
aIaI
Зеле
-
ный
Быстро
мигает
Идет основная за
-
рядка
Медленно
мигает
Идет подзарядка
Горит Идет постоянная под
-
зарядка
Выкл. Процесс зарядки не
-
активен
v
v
Жел-
тый
Горит Буферный режим
Мигает Поддерживающий ре
-
жим
Выкл. Буферный или под
-
держивающий режим
неактивны
Состояние Желтый
светодиод
Зеленый
светодиод
Фаза мягкой за
-
рядки для глубо-
ко разряженных
свинцово-кислот
-
ных аккумулятор-
ных батарей или фа-
за предварительной
зарядки для литий-же
-
лезо-фосфатных акку-
муляторных батарей
Мигает
(1-секундный
такт)
Мигает
(1-секундный
такт)
