Ne pas déconnecter la batterie du réseau de bord
pendant la procédure de charge.
Ne jamais mettre les pinces de charge en court-circuit.
i En cas d'inversion des pôles et de court-circuit
entre les pinces, la tension de charge reste coupée
et un message de défaut s'affiche.
5.2 Activer
1. Brancher le BAT 645 à la tension secteur par le biais
du cordon secteur.
2. Mettre le BAT 645 en marche avec l'interrupteur
Marche/Arrêt (fig.1, pos.1).
La LED rouge (fig.1, pos.7) est allumée lorsque
la batterie est raccordée ou clignote lorsque la
batterie n'est pas raccordée.
i Le menu "Réglage langue" apparaît automatique-
ment suite à la première mise en marche ou à la
réinitialisation aux paramètres d'usine.
i Suite à la mise en marche du BAT 645, la tension
est indiquée lorsque la batterie est raccordée;
lorsque la batterie n'est pas raccordée, le message
"Aucune batterie raccordée" apparaît.
i Le BAT 645 détecte automatiquement si la batte-
rie raccordée est une batterie de 12volts ou de
24volts (deux batteries de 12volts en série).
Tension minimale par mode de service 12V 24V
Aucun mode de service (par ex. après la mise
en marche)
3V 17V
Charger 3V 17V
Charger (LFP) 9V 18V
Soutenir 3V 17V
Amortir 9V 18V
Tabl. 1: Détection de batterie
5.3 Mode de charge
Courbes caractéristiques de charge
Selon le type de batterie, le BAT 645 a enregistré diffé-
rentes courbes caractéristiques de charge et paramètres
de charge. La figure suivante indique à titre exemplaire le
principe d'une courbe caractéristique de charge de batte-
rie.
t
UU
I
I
t1
t2
U
1
I
1
I
2
U
2
U
3
t3

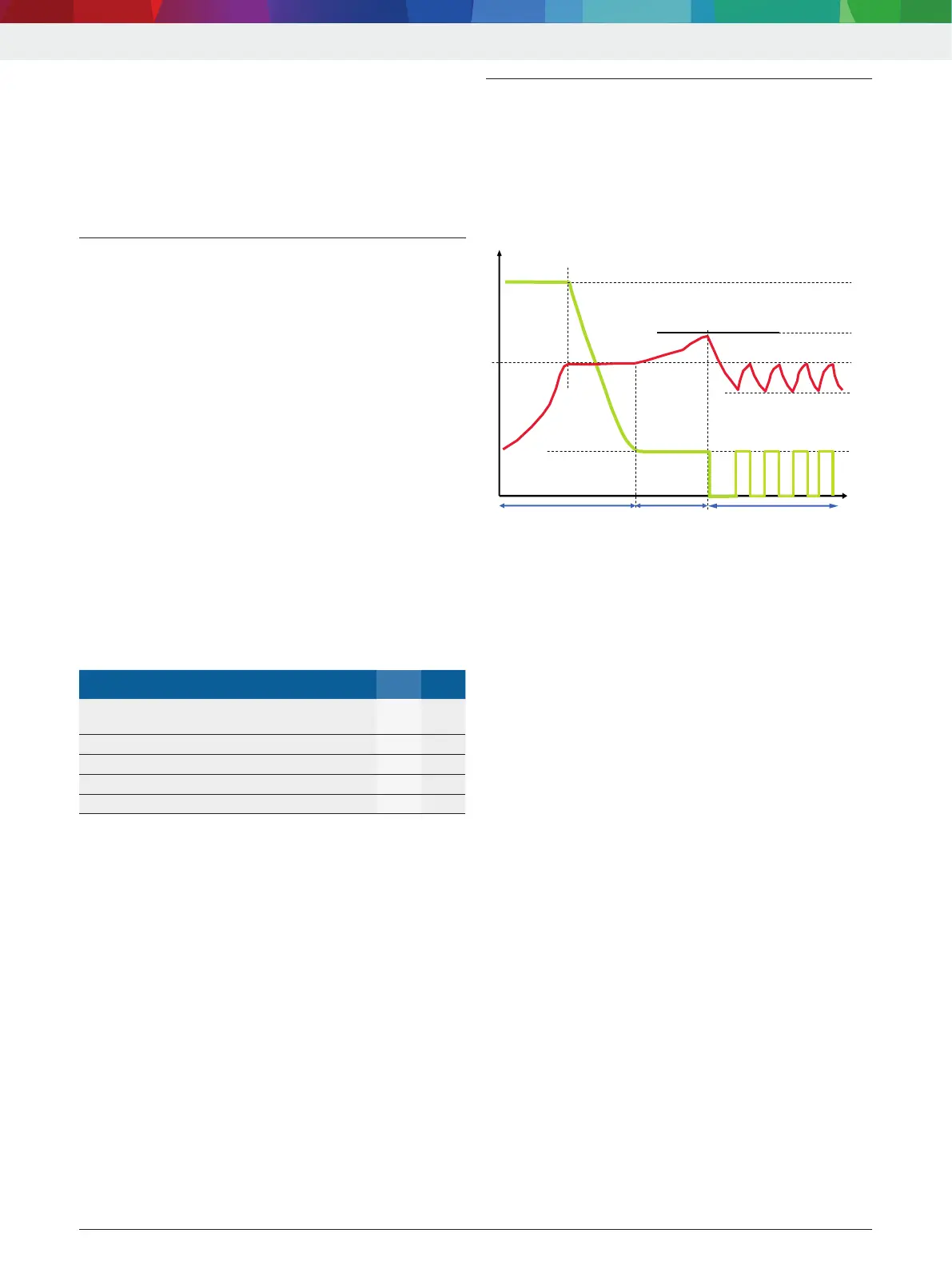

Fig. 3: Courbe caractéristique de charge
Valeurs de courbe caractéristique pour type de batterie UNI
I
1
= 20% de la capacité de batterie réglée
I
2
= 2% de la capacité de batterie réglée
U
1
=
14,0V (12V), 28,0V (24V)
U
2
= 14,2V – 14,8V (12V), 28,4V – 29,6V (24V)
U
3
=
13,5V / 27V
Phase 1 (t1): charge principale, la LED verte clignote
rapidement
Le courant de charge I
1
est d'environ 20% de la capacité
de batterie réglée (pour les batteries LFP 60%). Lorsque
la batterie a atteint la tension finale de charge U
1
, le cou-
rant de charge I
1
commence à baisser. La batterie est alors
chargée à env. 65%. La batterie peut être utilisée comme
batterie de démarrage. La phase1 est terminée lorsque le
courant de charge I
1
est inférieur d'env. 2% de la capacité
de la batterie. La batterie est alors chargée à env. 97%.
Phase2 (t2): post-charge, la LED verte clignote lentement
Le courant de charge I
2
est d'env. 2% de la capacité de la
batterie réglée. La tension de charge est limitée àU
2
.
Phase3 (t3): phase de maintien, la LED verte est allumée
Le courant de charge est toujours activé lorsque la tension
de la batterie est inférieure à U
3
. Le courant de charge
reste actif jusqu'à ce que la tension de chargeU
1
soit à
nouveau atteinte.
Utilisation | BAT 645 | 99 |
1 689 989 233 2022-01-24| Robert Bosch GmbH
