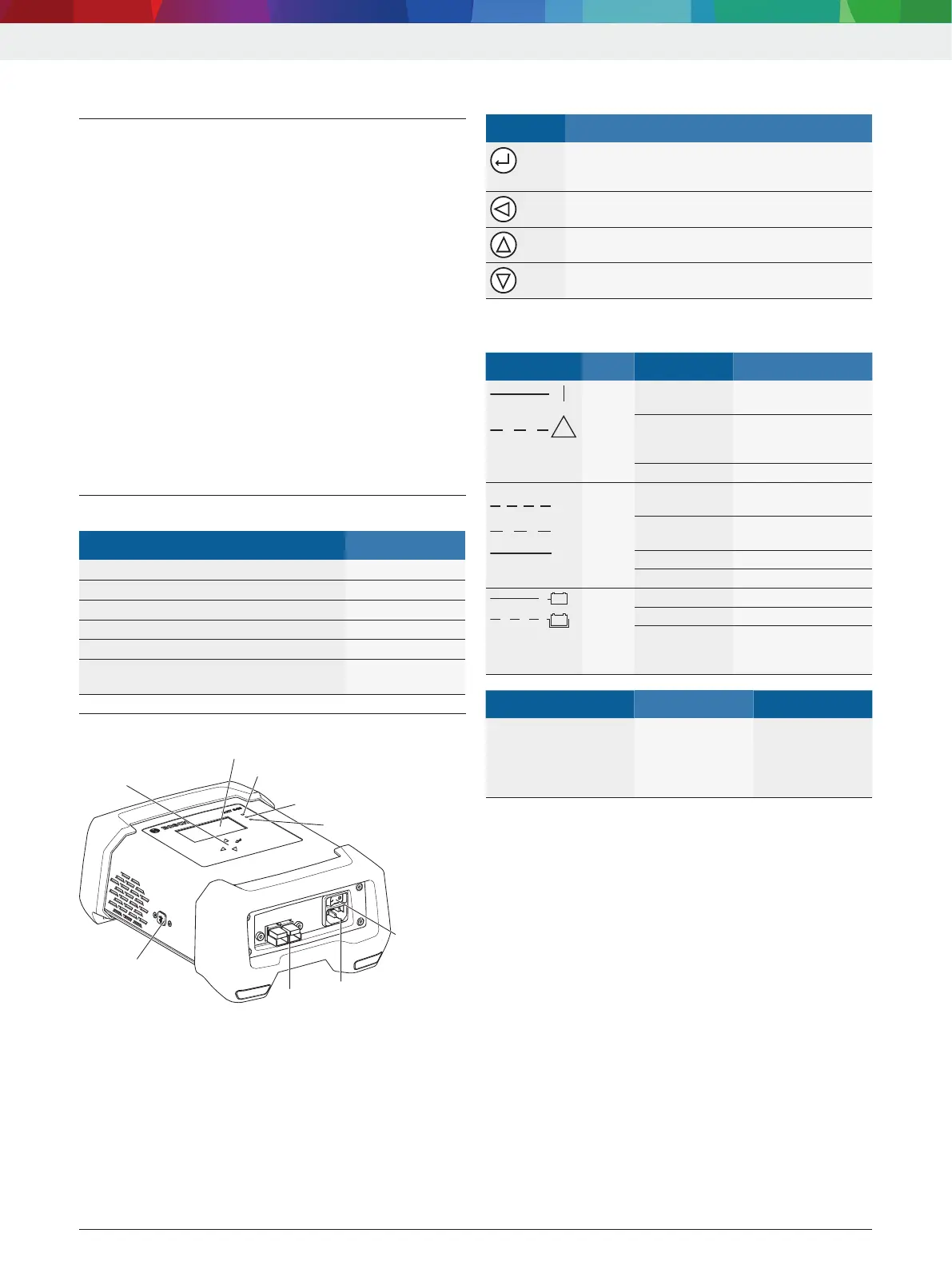

3. Ürün tanıtımı
3.1 Talimatlara uygun kullanım
Yüksek performanslı BAT 645 akü şarj cihazı ile, örne-
ğin sabit elektrolit miktarlı aküler (jel teknolojisi veya
elyaf/AGM teknolojisi) ve akü yönetim sistemli (BMS)
lityum demir fosfat aküler (LFP = LiFePO
4
) gibi her
türlü yapı şeklindeki 12Volt veya 24Volt kurşun asit
aküler şarj edilebilir. Araç üzerinde bağlı durumdaki
aküyü şarj edebileceğiniz gibi, sökülmüş durumdaki
aküyü de şarj edebilirsiniz. BAT 645 cihazı, ayrıca araç-
taki gerilim sisteminin desteklenmesi veya gerilimle
beslenmesi için de kullanılabilir.
BAT 645 cihazı, araç servislerinde, muayene ve test
istasyonlarında, benzin istasyonlarında ve akü satış
mağazalarından kullanılmak için öngörülmüştür.
i BAT 645 cihazları, sadece kusursuz durumdaki
12Volt veya 24Volt kurşun asit akülerin ve lityum
demir fosfat akülerin şarj edilmesi için uygundur.
3.2 Teslimat kapsamı
Tanım Sipariş numarası
BAT 645 Bkz. tip levhası
Elektrik bağlantı kablosu 3m 1 684 461 195
Şarj kablosu kırmızı/siyah (3m; 6mm
2
) 1 687 011 534
Duvar tutucusu 1 688 005 253
İşletim kılavuzu BAT 645 1 689 989 233
Akü servis ürünleri
bilgilendirme dokümanları
1 689 979 946
3.3 Cihaz tanıtımı
1
2
3
4
6
8
7
9
5
4510026-04_Ko
Şek. 1: Önden görünüm, BAT 645
1 Açma/Kapama şalteri
2 Elektrik bağlantısı
3 Kırmızı (+)/siyah (–) şarj kablosu için bağlantı yeri
4 USB bağlantısı (sadece müşteri hizmetleri için)
5 Seçme tuşları
6 TFT ekran
7 "Elektrik açık", "Yanlış kutup bağlantısı", "Arıza veya aşırı yük"
için kırmızı LED lamba
8 "Şarj modu" için yeşil LED lamba
9 "Destek modu" veya "Tampon modu" için yeşil LED lamba
3.3.1 Seçme tuşları
Tuş Fonksiyon
Menü/çalışma modu etkinleştirilir
(kırmızı LED yanar) veya
bir sonraki menü adımına geçilir
Şarj işlemi durdurulur veya
bir önceki menü akımına geçilir
Menü/çalışma modu seçilir veya
parametre değiştirilir (yükseltme)
Menü/çalışma modu seçilir veya
parametre değiştirilir (küçültme)
3.3.2 Durum LED'leri
Sembol LED'i Renk Durum Fonksiyon
!
Kırmızı Yanıyor BAT 645 cihazı açık
ve akü bağlı
Yanıp sönüyor Arızalar, örneğin yan
-
lış kutup bağlantısı,
kısa devre
Yanmıyor BAT 645 cihazı kapalı
IU
I
aIaI
Yeşil Hızlı yanıp
sönüyor
Ana şarj işlemi etkin
Yavaş yanıp
sönüyor
Yeniden şarj işlemi
etkin
Yanıyor Damlama şarj etkin
Yanmıyor Şarj işlemi etkin değil
v
v
Sarı Yanıyor Tampon modu
Yanıp sönüyor Destek modu
Yanmıyor Tampon modu ve
-
ya destek modu et-
kin değil
Durum Sarı LED Yeşil LED
Tamamen boşalmış
kurşun asit akülerde
yumuşak şarj aşaması
veya LFP akülerde ön
şarj aşaması
Yanıp sönüyor
(1saniye aralıkla)
Yanıp sönüyor
(1saniye aralıkla)
