1 689 989 115 2013-08-30| Robert Bosch GmbH
174 | FSA 500 | Opis produktupl
3.4 Akcesoria dodatkowe
Informacje o akcesoriach dodatkowych, np. przewodach
przystosowanych do konkretnych pojazdów, można uzy-
skać u autoryzowanych sprzedawców firmy Bosch.
3.5 Opis urządzenia
FSA 500 składa się z zespołu pomiarowego zasilanego
wewnętrznym akumulatorem, zasilacza z przewodem
sieciowym do zasilania zespołu pomiarowego i do
ładowania wewnętrznego akumulatora. Do podłączania
urządzenia do komputera/laptopa używany jest
przewód USB albo adapter USB Bluetooth. Poza tym
dostarczone są różne przewody czujników do pomiaru
różnych wartości pomiarowych.
NIEBEZPIECZEŃSTWO – niebezpieczeństwo
potknięcia podczas transportu i prac pomia-
rowych z użyciem testera FSA 500 iprzewo-
dów czujników!
Podczas transportu i wykonywania prac po-
miarowych występuje niebezpieczeństwo po-
tknięcia o przewody czujników.
Przed rozpoczęciem transportu zawsze
odłączać przewody czujników!
Przewody czujników układać tak, by unik-
nąć potknięcia.
NIEBEZPIECZEŃSTWO – niebezpieczeń-
stwo zranienia wskutek niekontrolowanego
zamknięcia maski silnika!
Gdy tester FSA 500 jest zawieszony na masce
silnika, istnieje niebezpieczeństwo niekontro-
lowanego zamknięcia maski silnika ze względu
na jej niestabilne zablokowanie lub za słabe
sprężyny gazowe, które nie są w stanie utrzy-
mać dodatkowego ciężaru testera FSA 500 i
podłączonych do niego przewodów.
Skontrolować, czy otwarta maska silnika
jest stabilnie zablokowana.
! Nieprawidłowa obsługa może uszkodzić tester
FSA 500 (np. upuszczenie na podłogę). Z tego wzglę-
du nie można wykluczyć szkód rzeczowych.
3.5.1 Widok testera FSA 500 od przodu
421A
FSA
Powered by
500
ESI[tronic]
459903-03_Ko
2
3
4
5
6
1

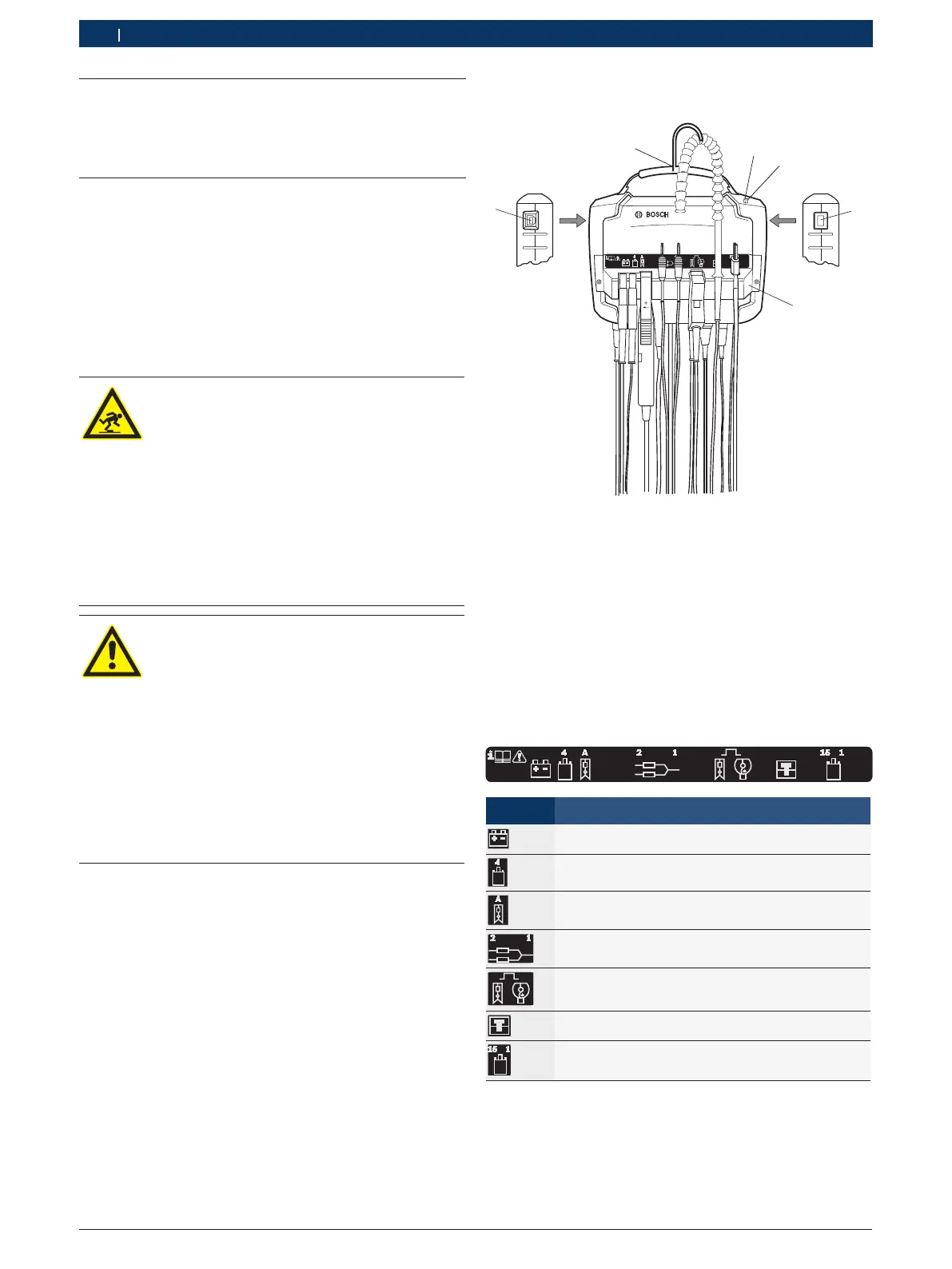

Rys. 1: Widok testera FSA 500 od przodu
1 Pasek do noszenia z haczykiem
2 LED A: wskaźnik stanu
3 LED B: wskaźnik naładowania
4 Włącznik-wyłącznik
5 Uchwyt czujnika
6 Port USB
Na uchwycie czujnika można zawieszać różne przewody
do podłączania czujników.
3.5.2 Symbole przewodów czujników
Symbol Czujnik
Przewód podłączeniowy B+/B–
Czujnik wtórny
Miernik cęgowy
Uniwersalny przewód pomiarowy CH1 i CH2
Kleszcze przerzutnikowe lub przewód przejściowy
dla czujników zaciskowych
Czujnik temperatury
Pierwotny przewód przyłączeniowy (UNI2)
