Opis produktu | FSA 500 | 175 pl
3.5.3 Panel gniazd FSA 500
NIEBEZPIECZEŃSTWO – porażenie prądem
elektrycznym wskutek zbyt wysokiego na-
pięcia pomiarowego!
Pomiar napięć większych
60VDC/30VAC/42VACpeak przy użyciu
uniwersalnych przewodów pomiarowych
CH1/CH2 prowadzi do zranień, zakłócenia
pracy serca lub śmierci wskutek porażenia
prądem elektrycznym.
¶ Przy użyciu uniwersalnych przewodów po-
miarowych CH1 / CH2 nie mierzyć napięcia
sieciowego lub podobnych typów napięcia.
10
9
87
6
5
4
321
459903-02_Ko
11

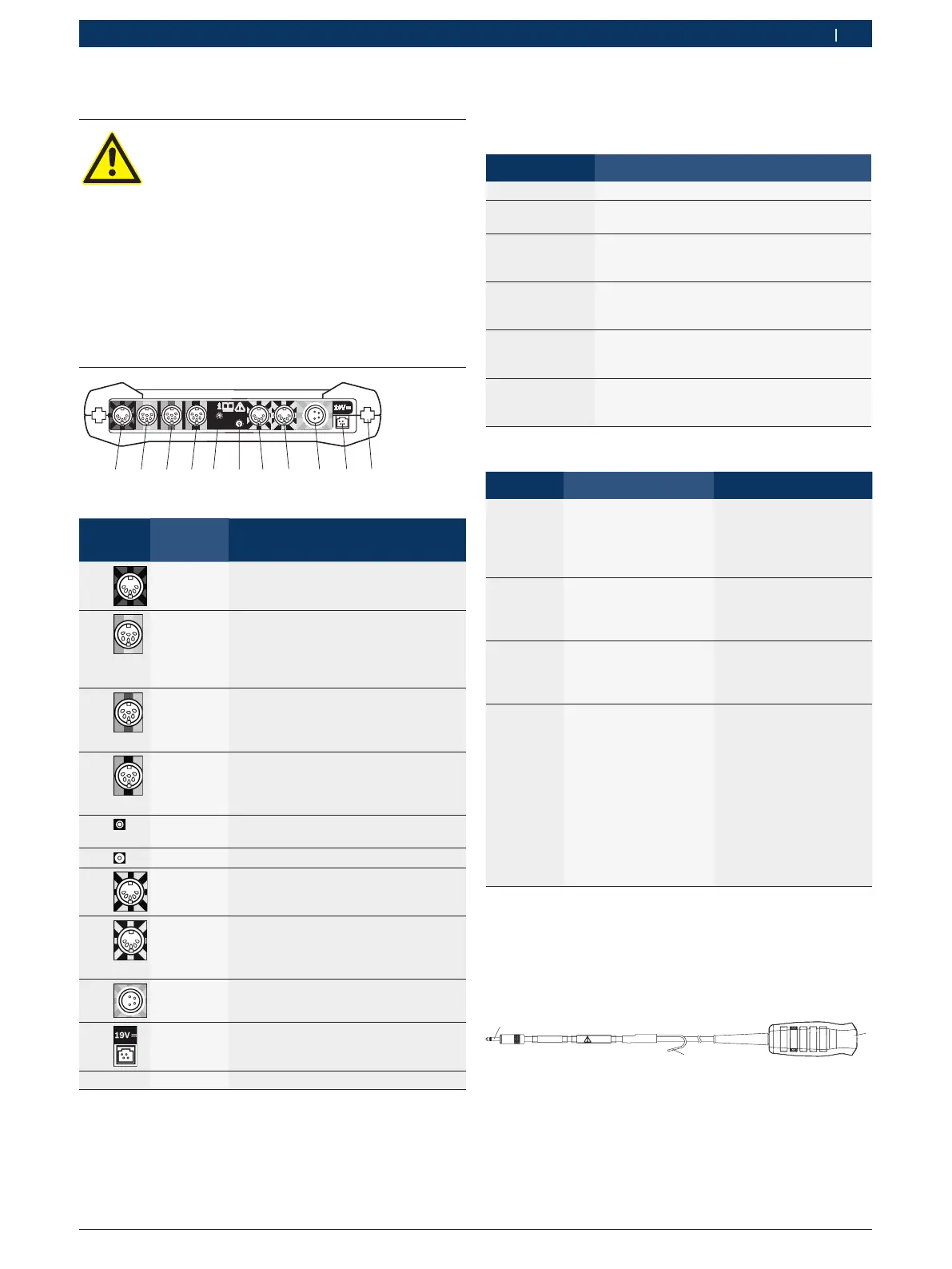

Rys. 2: Panel gniazd FSA 500 (od dołu)
Pozycja Oznaczenie
barwne
Złącze
2)
1 Czerwono-
czarne
Przewód podłączeniowy B+/B‒
(przewód podłączeniowy B‒ dla ma-
sy pojazdu)
2 Zielono lub
biały lub
żółte
Czujnik wtórny lub miernik cęgowy
30 A lub miernik cęgowy 1000 A lub
przewód adaptera 1 681 032 098
z czujnikiem ciśnienia cieczy (obie
części to akcesoria dodatkowe)
3 Zielono lub
czerwono
lub żółte
Uniwersalny przewód pomiarowy CH2
albo przewód pomiarowy z dzielnikiem
napięcia albo miernik cęgowy 30 A
albo miernik cęgowy 1000A
4 Zielono lub
niebiesko
lub żółte
Uniwersalny przewód pomiarowy CH1
albo przewód pomiarowy z dzielnikiem
napięcia albo miernik cęgowy 30 A
albo miernik cęgowy 1000A
5 - Złącze z wężem (pomiar ciśnienia
powietrza)
6 - Wyzwalacz zdalny
7
Biały-
czarne
Kleszcze przerzutnikowe lub przewód
przejściowy 1 684 465 513 dla
czujników zaciskowych
1)
8 Niebiesko-
biały
Czujnik temperatury oleju, czujnik
temperatury powietrza i podczerwony
czujnik temperatury (akcesoria
dodatkowe)
9 Zielono-
żółty
Pierwotny przewód przyłączeniowy
(UNI2)
10 - Złącze zasilania
11 - - Złącze ładowarki (akcesoria dodatkowe)
1)
Podczas pomiaru prędkości obrotowej za pomocą czujnika zaci-
skowego przewód przejściowy 1 684 465 513 musi zawsze być
podłączony między gniazdem podłączeniowym FSA 500 (Poz.7)
i przewodami podłączeniowymi czujnika zaciskowego.
2)
Barwne oznaczenia przewodów podłączeniowych wskazują na
prawidłowe przyłącze na testerze FSA 500.
3.5.4 Wskaźniki LED
LED A: wskaźnik stanu
Status LED A
Nie świeci Tester FSA 500 wyłączony.
Świeci światłem
czerwonym
Uruchamianie testera FSA 500.
Miga światłem
białym (1 Hz)
Tester FSA 500 włączony, ale jeszcze niego-
towy do pracy.
Brak połączenia z komputerem/laptopem.
Miga światłem
zielonym (1 Hz)
Tester FSA 500 gotowy do pracy.
Połączenie z komputerem/laptopem zostało
nawiązane przez port USB.
Miga świa-
tłem niebieskim
(1Hz)
Tester FSA 500 gotowy do pracy.
Połączenie z komputerem/laptopem zostało
nawiązane przez moduł Bluetooth.
Miga światłem
czerwonym
(4Hz)
Błąd oprogramowania narzędziowego.
Tester FSA 500 nie jest gotowy do pracy.
LED B: wskaźnik naładowania
Status LED B Czynność
Nie świeci Nie jest podłączone
żadne zewnętrzne
źródło zasilania.
Zasilanie napięciem z
akumulatora.
-
Świeci
światłem
fioletowym
Jest podłączone
zewnętrzne źródło
zasilania. Akumulator
jest ładowany.
-
Świeci
światłem
niebieskim
Jest podłączone
zewnętrzne źródło
zasilania. Akumulator
jest naładowany.
Można odłączyć
zewnętrzne źródło
zasilania.
Świeci
światłem
czerwo-
nym
Jest podłączone
zewnętrzne źródło
zasilania.
Możliwa przyczyna
zakłócenia
R Temperatura
akumulatora > 45 °C
R Akumulator nie jest
podłączony
R Akumulator jest
uszkodzony
R Uszkodzona wtyczka
Sprawdzić akumulator
iwtyczkę.
Zaczekać, aż tester
FSA500 wystygnie.
3.5.5 Wyzwalacz zdalny
Przyciskiem zdalnego wyzwalacza można wywołać przy-
cisk funkcyjny Start (F3) lub Stop (F4) w programie
FSA 00 CompacSoft [plus].
1
3
2
1 684 463 828
BOSCH
30V
459903-041_Ko
Rys. 3: Wyzwalacz zdalny (1 684 463 828)
1 Przycisk
2 Reduktor naprężeń
3 Złącze wtykowe FSA 500
i Złącze patrz Rys. 2, Poz. 6.
