110 | WBE 4200 | Interventi di regolazione

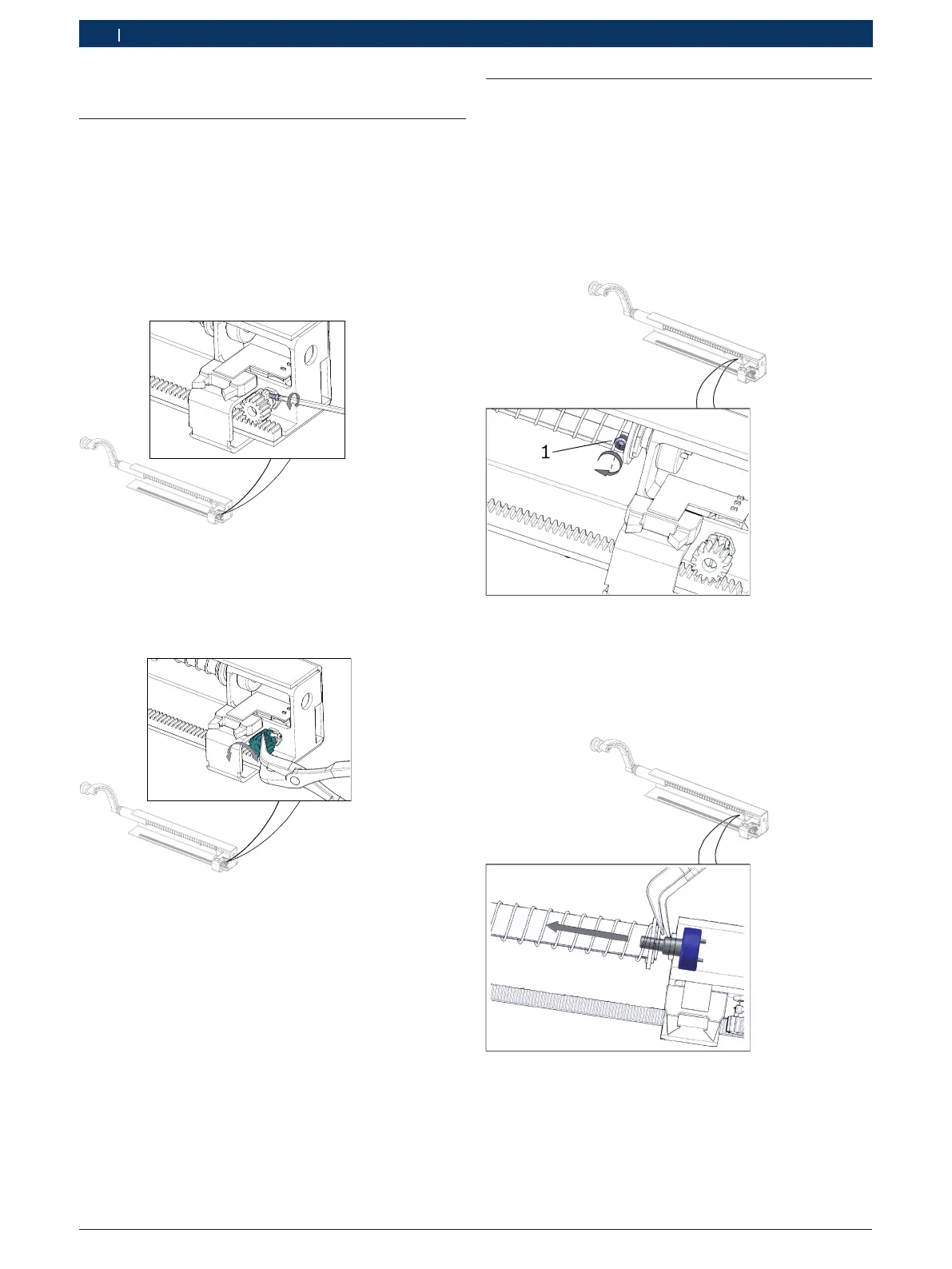

9. Interventi di regolazione
9.1 Procedura posizionamento
potenziometro distanza
1. Rimuovere il solo carter portatesi senza scollegare la
scheda;
2. Avviare l'equilibratrice;
3. Entrare nel menù di test;
4. Tenendo visualizzato il valore sulla scheda sbloccare
la vite (fig.16,pos.1) sulla ghiera;
Fig. 22:
5. Tenendo il calibro a riposo, girare il potenziometro
(fig17, pos.2) fino al valore di 1000 ± 50;
Fig. 23:
6. Bloccare la vite di fissaggio assicurandosi che la su-
perficie superiore del pignone e quella della cremag-
liera siano complanari;
7. controllare il corretto funzionamento durante la
corsa;
8. richiudere la macchina;
9. procedere con la taratura
! Le note qui sopra sono da utilizzare per una corretta
riparazione, nel caso si proceda nel sostituire tutto
il gruppo del calibro è sufficiente procedere con la
sola taratura.
9.2 Procedura posizionamento potenzio-
metro diametro
1. Rimuovere il solo carter portatesi senza scollegare la
scheda;
2. Avviare l'equilibratrice;
3. Entrare nel menù di test;
4. Fare attenzione al valore IN4;
5. Sbloccare il grano sull’albero (fig.18, pos.1);
Fig. 24:
6. Estrarre leggermente l'asta del calibro
7. Tenendo il tastatore appoggiato all’albero di misura,
girare tramite una pinza a becco il potenziometro “B”
fino al valore di 3000± 200 (fig.19);
Fig. 25:
8. Bloccare il grano (fig.18,pos.1) sull’albero;
9. Controllare il corretto funzionamento durante la
corsa;
10. Richiudere la macchina;
11. Procedere con la taratura dei calibri (capitolo menù
di taratura).
