78 | WBE 4200 | Operaciones de sustituciónes

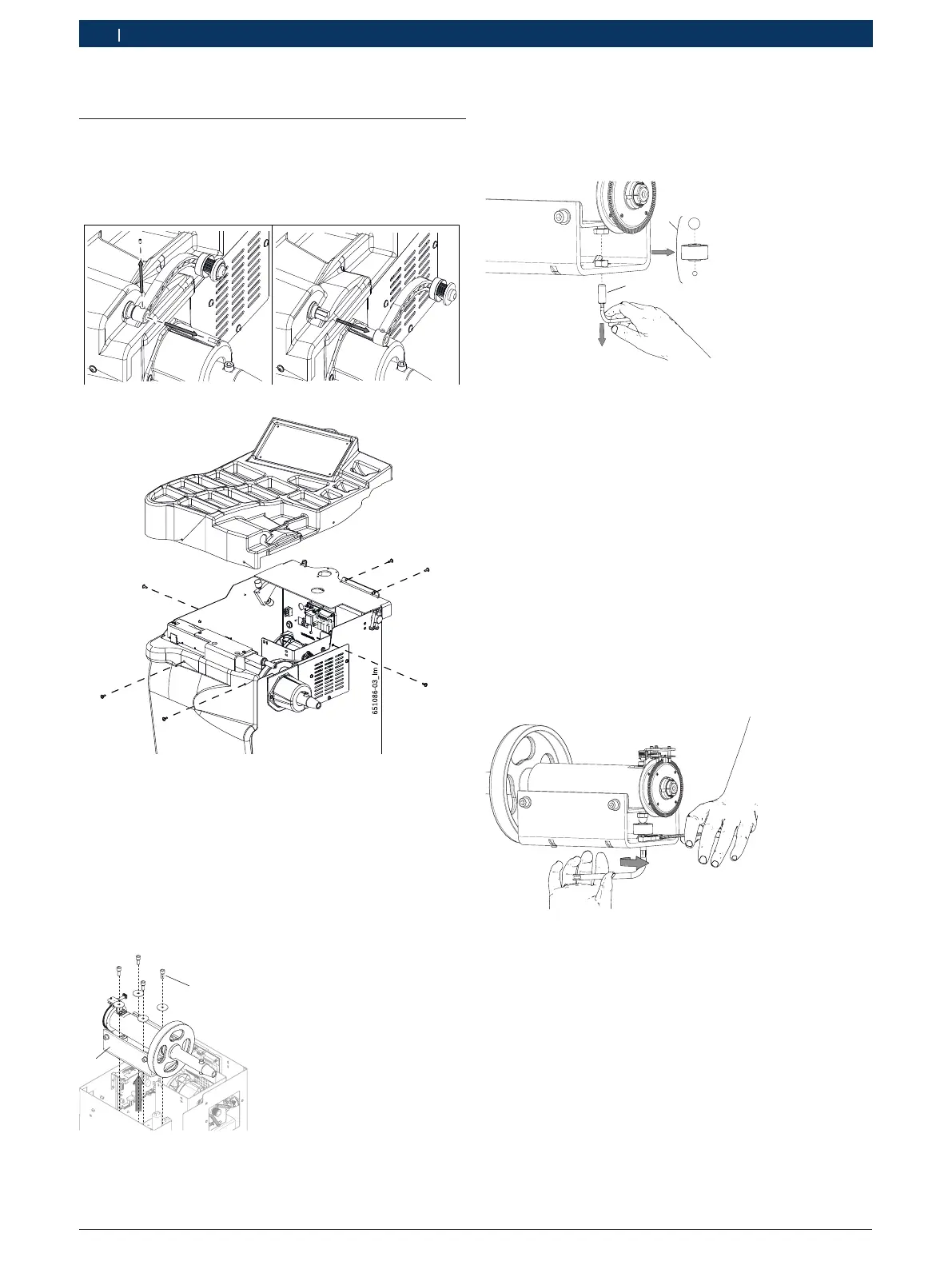

8. Operaciones de sustitución
8.1 Procedimiento ajuste o sustitución
pick-up:
1. Quite la cubierta portapesos;
Fig. 10: Remoción del cárter
2. desconecte el action-centre;
3. Desatornille los tornillos de bloqueo del palpador;
4. desatornillar las 4 tuercas que lo mantienen en
posición;
5. aflojar la correa motor y quitarla;
6. Desatornille los 4 tornillos Allen que la sostienen y
extraiga la unidad basculante;
1
2
Fig. 11: Extracción de la unidad basculante
7. aflojar la tuerca de bloqueo situada debajo del pick-
up;
8. desatornillar la tuerca de posición;
9. si es necesario introducir el pick-up nuevo;
1
2
Fig. 12:
i para mantener las esferas en posición utilizar un
poco de grasa;
10. atornillar la tuerca hasta que no se pueda enroscar
más manualmente:
i manualmente: apretar la tuerca dando medio giro
con la llave;
i con una llave dinamométrica aplicar una fuerza de
4n/m;
11. manteniendo la llave en posición fijar el dado blo-
queo;
Fig. 13: bloqueo de la tuerca
12. volver a montar el eje en el interior de la máquina;
13. volver a conectar el motor.
i Para verificar que la reparación ha sido realizada
de forma correcta volver a controlar las tensiones y
realizar una nueva medición de la equilibradora.
