3.3 WBE 4200

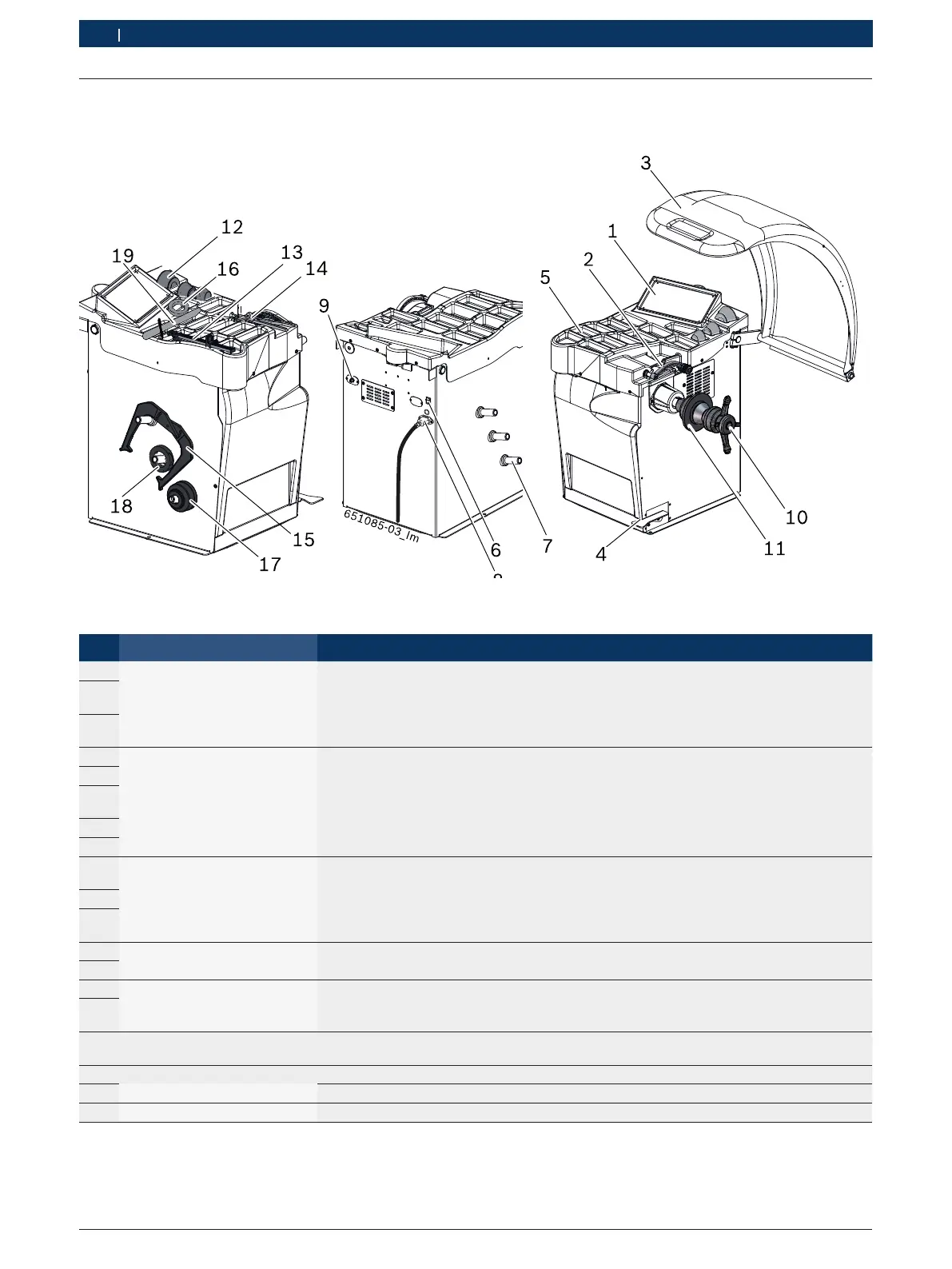

Fig. 1: WBE 4200
Pos. Denominazione Funzioni
1 Campo de manejo Manejo WBE 4200, ver Cap. 7
2 Corredera de medición
(electrónica)
R Registrar la distancia de llanta y el diámetro de la llanta.
R Determinar las posiciones para la fijación de los pesos pegados.
3 Cubierta protectora de la rue-
da, móvil
R Protección del operador contra las partículas volantes (p.ej., suciedad, agua).
R Iniciar medición y parar medición, ver Cap. 11.1
4 Pedal Para bloquear la rueda durante la colocación o retiro de los pesos de equilibrado..
5 Compartimento Compartimento para contrapesos y accesorios.
6 Interruptor de encendido/apa-
gado
Encender y apagar el WBE 4200.
7 Soporte de medio de fijación Almacenamiento de los accesorios
8 Zócalo de conexión a la red Conexión para el cable de conexión a la red
9 Conexión para calibre de longi-
tud angular*
Conexión del calibre de ancho angular a la equilibradora.
10 Cubierta de fijación Centrar la rueda en el cono y fijarla
11 Brida de centrado con ancla
con tirante
Fijar la rueda.
12 Cono de centrado Para centrar la rueda en el eje con brida.
13 Corredera de medición manual Sirve como sustituto cuando la corredera de medición electrónica está defectuosa.
14 Pinza de peso de equilibrado Para fijar los pesos de equilibrado de la llanta o retirarlos.
15 Compás de medición Sirve como sustituto cuando el ancho y el diámetro de la llanta no se pueden registrar elec-
trónicamente.
16 Mango Cóncavo Para emplear con la tuerca tensora rápida y en la instalación del cono de centrado desde
fuera.
17 Distanciador Para emplear con la tuerca tensora rápida y llantas de aluminio.
18 Anillo protector de goma Para emplear con la tuerca tensora rápida y llantas de aluminio.
19 Espátula de plástico Para quitar los pesos de equilibrado adhesivos.
* Accesorios especiales
