82 | WBE 4200 | Intervenciones de regulaciónes

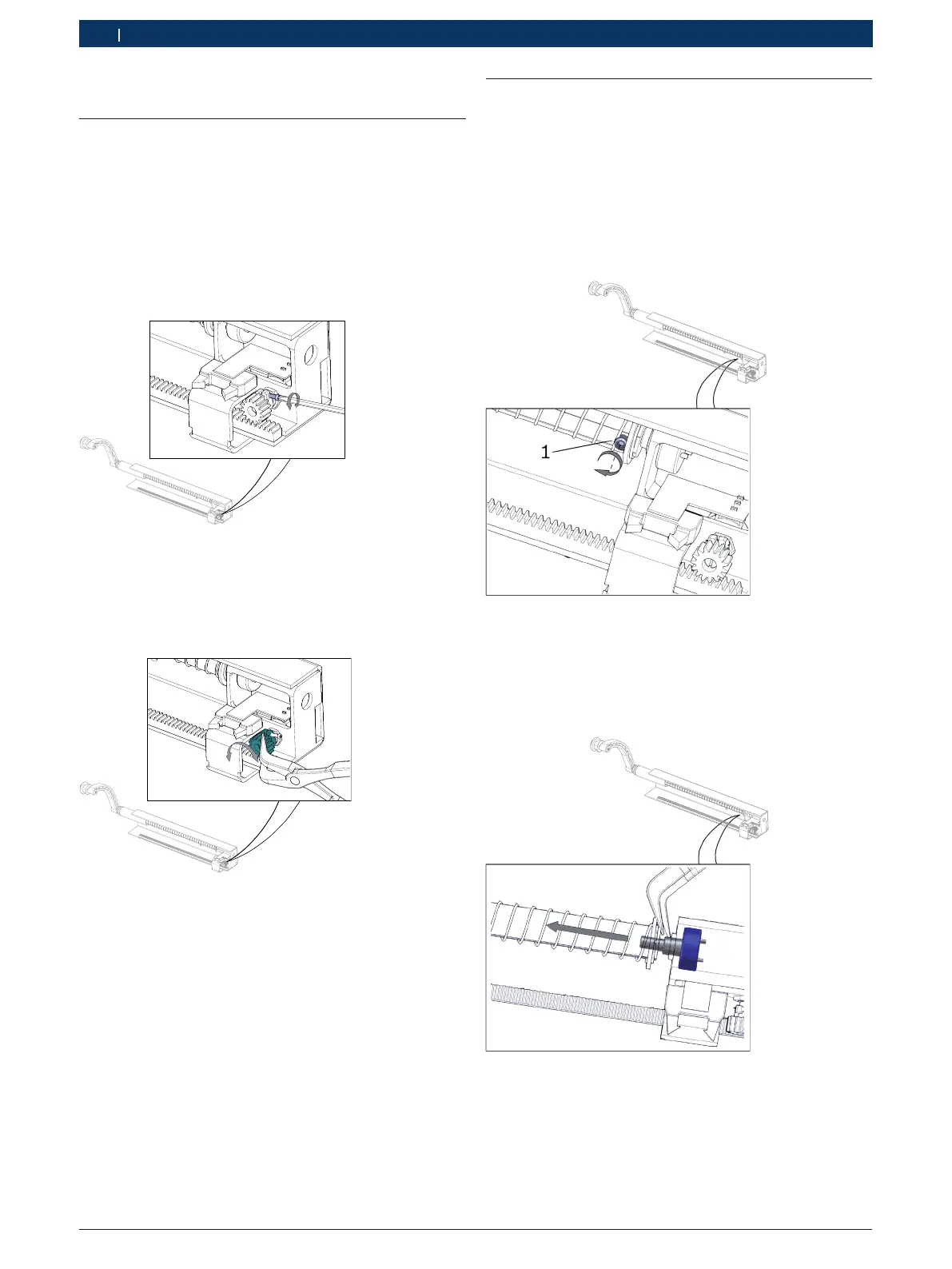

9. Intervenciones de regulación
9.1 Procedimiento colocación potencime-
tro distancia:
1. quitar el único cárter portapesos sin desconectar la
tarjeta;
2. encender la equilibradora;
3. entrar en el menú de test;
4. manteniendo visualizado el valor de la tarjeta desblo-
quear el tornillo de la brida “A”;
Fig. 22:
5. manteniendo el calibre en reposo, girar el potenció-
metro “B”hasta el valor de 1000 ± 50;
Fig. 23:
6. Bloquee los tornillos de fijación (fig.17, pos.1) ase-
gurándose de que la superficie superior del piñón y
la de la cremallera sean coplanares;
7. comprobar el funcionamiento correcto durante el
recorrido;
8. volver a cerrar la máquina;
9. proceder con la medición de los calibres (capítulo
menú de calibración).
! Las notas de aquí arriba son para una correcta re-
paración, en el caso de que se lleve a cabo la sustitu-
ción de todo el grupo del calibre es suficiente con la
calibración únicamente.
9.2 Procedimiento colocación potenció-
metro diámetro;
1. quitar el único cárter portapesos sin desconectar la
tarjeta;
2. encender la equilibradora;
3. entrar en el menú de test;
4. prestar atención al valor IN4;
5. desbloquear el tornillo de la abrazadera “A”;
Fig. 24:
6. Extraiga levemente el asta del calibre;
7. manteniendo el pulsador apoyado en el eje de medi-
ción, girar mediante una pinza a pico el potencióme-
tro “B” hasta el valor de 3000± 200;
Fig. 25:
8. bloquear la tuerca “A” del eje;
9. comprobar el funcionamiento correcto durante el
recorrido;
10. volver a cerrar la máquina;
11. proceder con la medición de los calibres (capítulo
menú de calibración).
