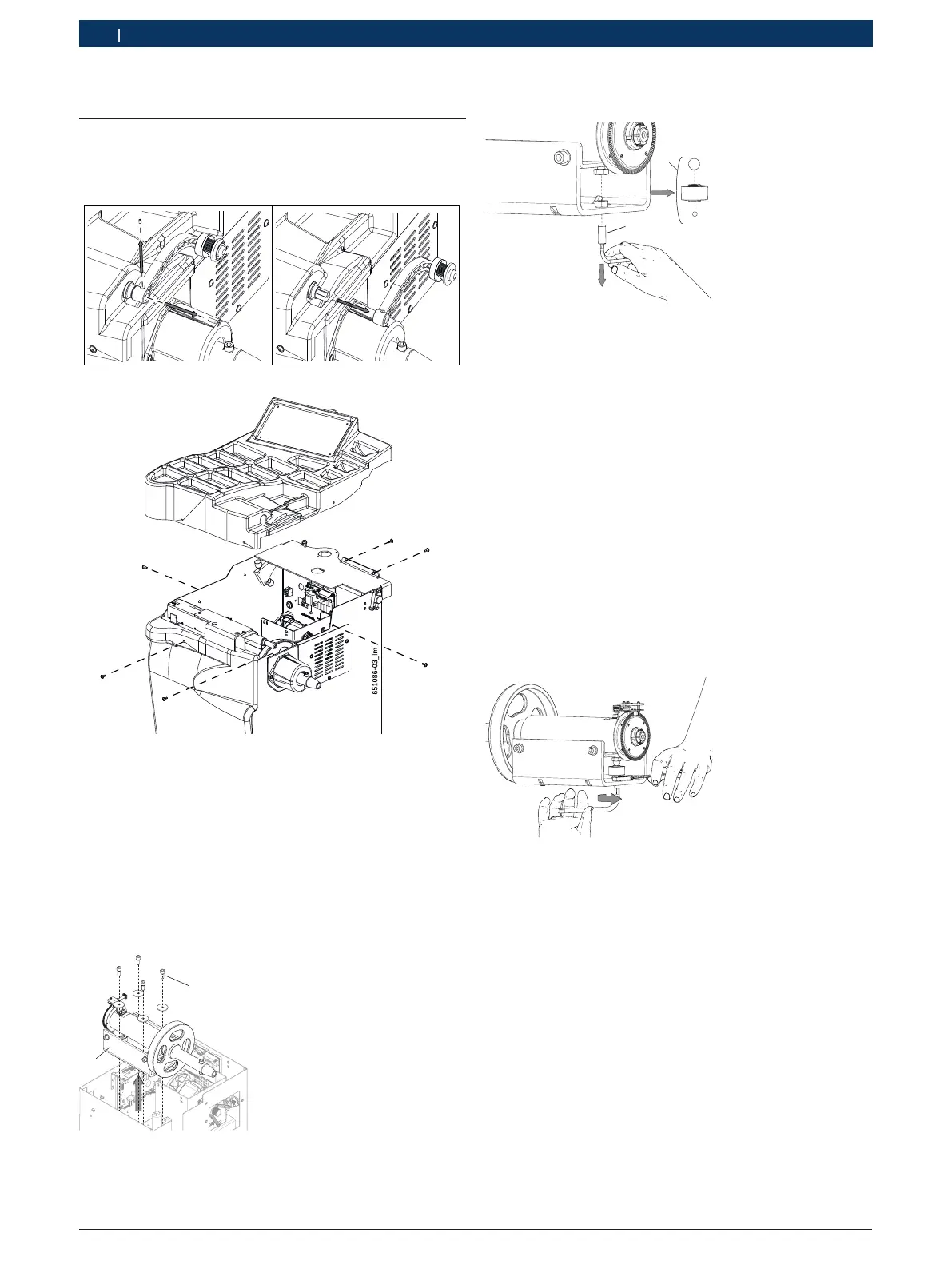

8. Austauscharbeiten
8.1 Ersatz des Pick-ups
1. die Abdeckung mit der Gewichteablage abmontieren;
Fig. 10: Abnahme des Schutzbleches
2. Das Action-centre trennen;
3. Die Blockierschraube des Sensors abschrauben
(Abb.15, pos.1)
4. Der innere Teil der AluEasy®-Kalibereinheit der
Maschine herausnehmen.
5. den Motorriemen lockern und abmontieren;
6. die vier Inbusschrauben zur Befestigung des
Riemens lockern (Abb.12);
1
2
Fig. 11: Herausnahme der Schwingeinheit
7. die Kontermutter unter dem Messsensor lockern;
8. den Gewindestift lockern (Abb.13,pos.1);
9. den neuen Messsensor einbauen;
1
2
Fig. 12:
i damit die Kugeln an ihrer Position bleiben, etwas
Fett verwenden;
10. den Gewindestift solange wieder eindrehen,
bis er sich nicht mehr von Hand bewegen lässt
(Abb.14, pos.1):
i von Hand: den Gewindestift mit einem Schlüssel mit
einer halben Umdrehung anziehen (Abb.19, pos.1);
i mit einem Drehmomentschlüssel: ein Drehmoment
von 4 Newtonmeter verwenden;
11. die Kontermutter wieder befestigen und dabei
den Inbusschlüssel in Position halten;
Fig. 13: Blockieren der Mutter
12. die Maschinenwelle im Innern der Maschine wieder
einbauen;
13. Den Motor wieder anschließen.
i Nun ist zu prüfen, ob die Reparatur korrekt
durchgeführt wurde, indem die Spannungswerte
erneut kontrolliert und eine neue Kalibrierung der
Radwuchtmaschine durchgeführt wird.
