8.5 Sustitución tarjeta
1. Quitar el único cárter portapesos
2. Con una llave Allen desatornille los 5 tornillos poste-
riores;
3. cambie la tarjeta y restablezca las conexiones.
NOTA PARA LA ASISTENCIA
Cuando se presenta la necesidad de sustituir la tarjeta
recordar establecer las correctas configuraciones y
hacer todo el proceso de medición.

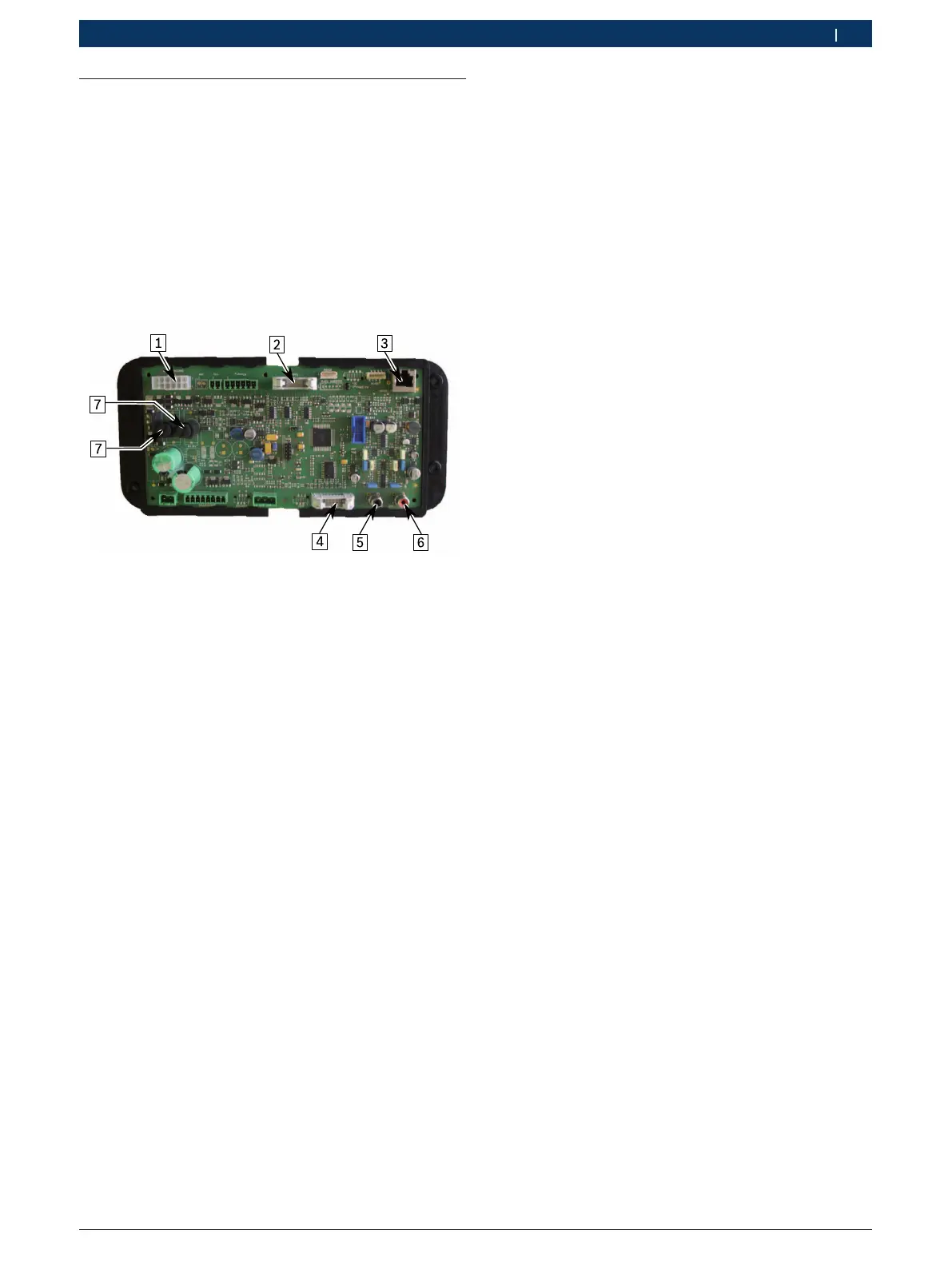

1. Alimentación
2. Encoder
3. cable del teclado
4. Calibres
5. Pick-up int
6. Pick-up ext
6. F=2,5 AT
! ATENCIÓN: Los sensores (cod. 654432) son idén-
ticos y para distinguirlos, en producción, se monta
el pick-up rojo en el exterior y el negro en el lado
interno (cap. 8.4.1).
