1 695 600 091 2012-11-16| Robert Bosch GmbH
24 | WBE 4200 | Austauscharbeitende
Schraube (Abb.21, Pos.2) soweit ausgeschraubt
werden, dass sie den Riemen sich zu lockern
erlauben;

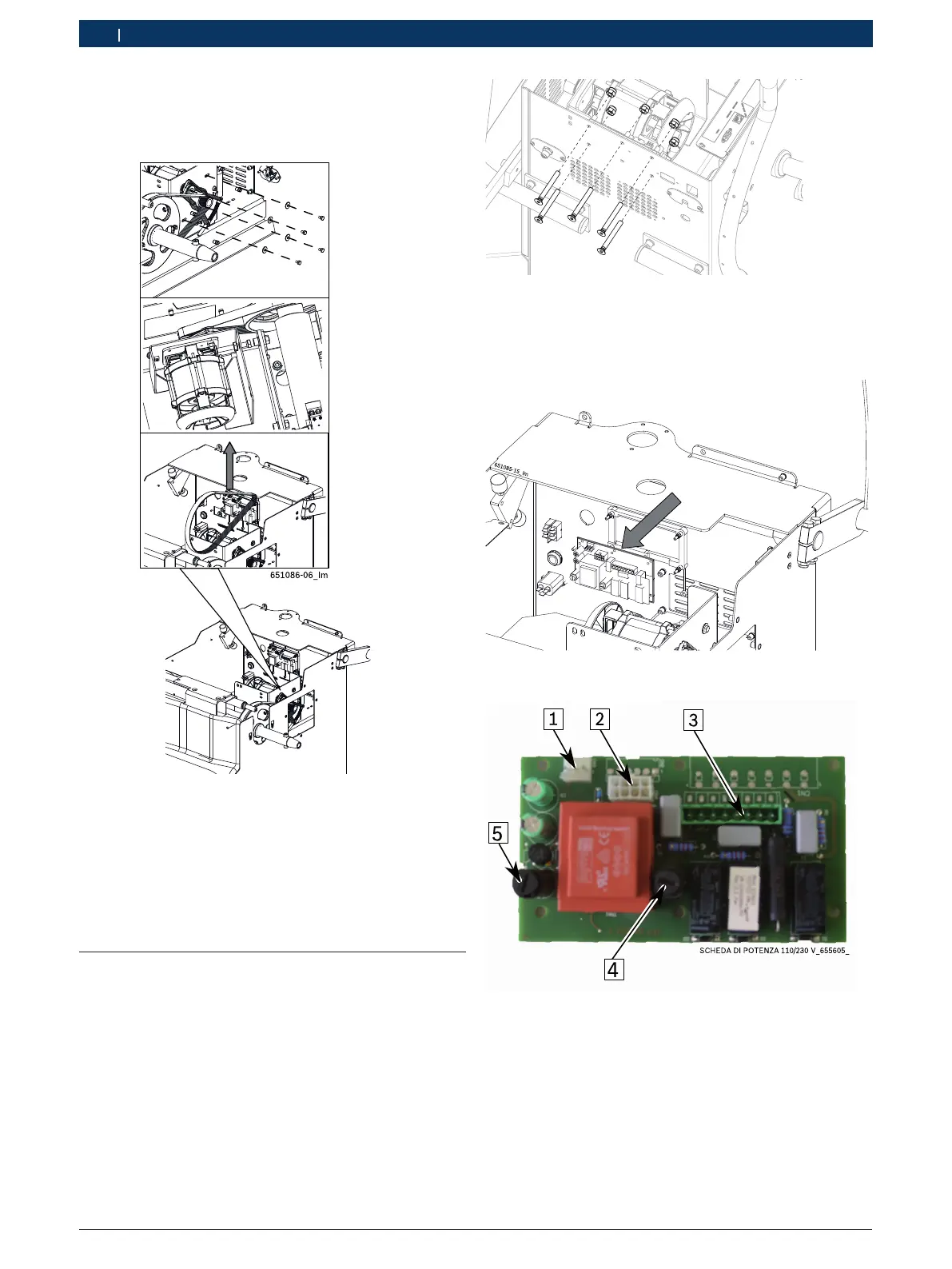

Fig. 19:
4. die Riemenspannung regulieren (durch Anziehen der
Einstellschraube), bis eine manuelle 90°-Drehung
möglich ist.
"Prüfung der Riemenspannung.
8.4 Auswechslung der Leistungskarte
1. die Abdeckung mit der Gewichteablage abmontieren;
2. Mit einem Inbusschlüssel die 5 hinteren Schrauben
ausschrauben.
Fig. 20:
3. die Karte auswechseln und die Anschlüsse
wiederherstellen.
Fig. 21:
1. CN3 - Mikroschalters
2. CN4 - CPU cable
3. CN5
4. F1=500 mAT
5. F2=450 mAT
