Bosch WBE 4200 - Procedimiento de Sustitución de la Tarjeta Potencia

1 695 600 091 2012-11-16| Robert Bosch GmbH
80 | WBE 4200 | Operaciones de sustituciónes

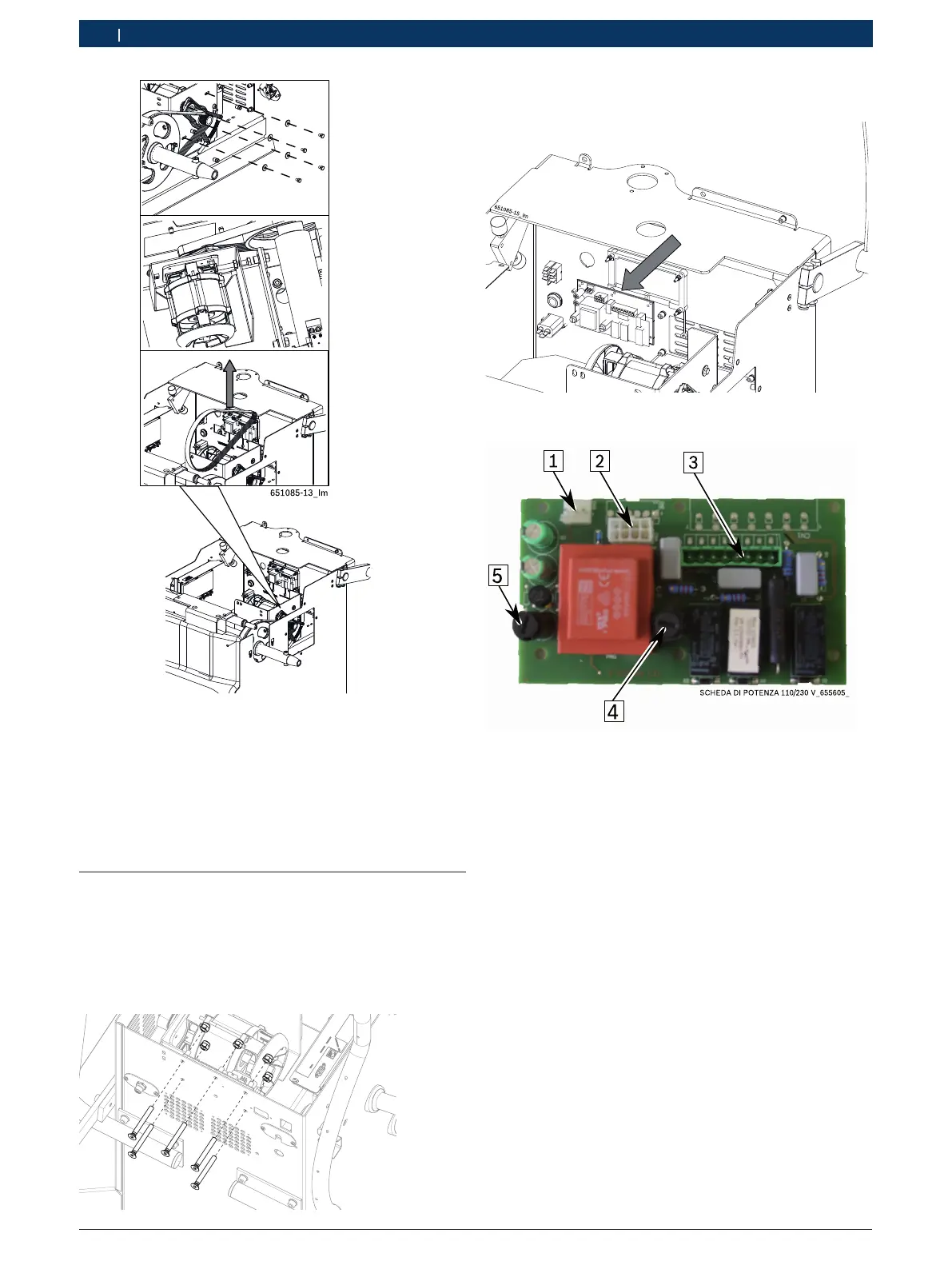

Fig. 19:
4. Regule la tensión de la correa (enroscando el tornillo
de regulación) hasta que no sea posible efectuar una
rotación de 90° manualmente.
"Control de tensión de la correa (ver cap.8.3.1).
8.4 Procedimiento de sustitución de la
tarjeta potencia
1. Quitar el único cárter portapesos
2. Con una llave Allen desatornille los 5 tornillos poste-
riores;
Fig. 20:
3. cambie la tarjeta y restablezca las conexiones.
Fig. 21:
1. CN3 - Microinterruptor de la cubierta
2. CN4 - cable por CPU
3. CN5
4. F1=500 mAT
5. F2=450 mAT
