1 695 600 091 2012-11-16| Robert Bosch GmbH
26 | WBE 4200 | Einstellarbeitende
9. Einstellarbeiten
9.1 Prozedur für die Positionierung des
Potentiometers für die Breitenmes-
sung:
1. nur die Gewichteablage-Abdeckung entfernen, ohne
dabei die Karte abzutrennen;
2. die Auswuchtmaschine starten;
3. das Eigendiagnose-Menü öffnen;
4. unter Beobachtung des Werts auf der Karte die
Schraube auf dem Stellring „A“ lockern (Abb.16,
pos.1);

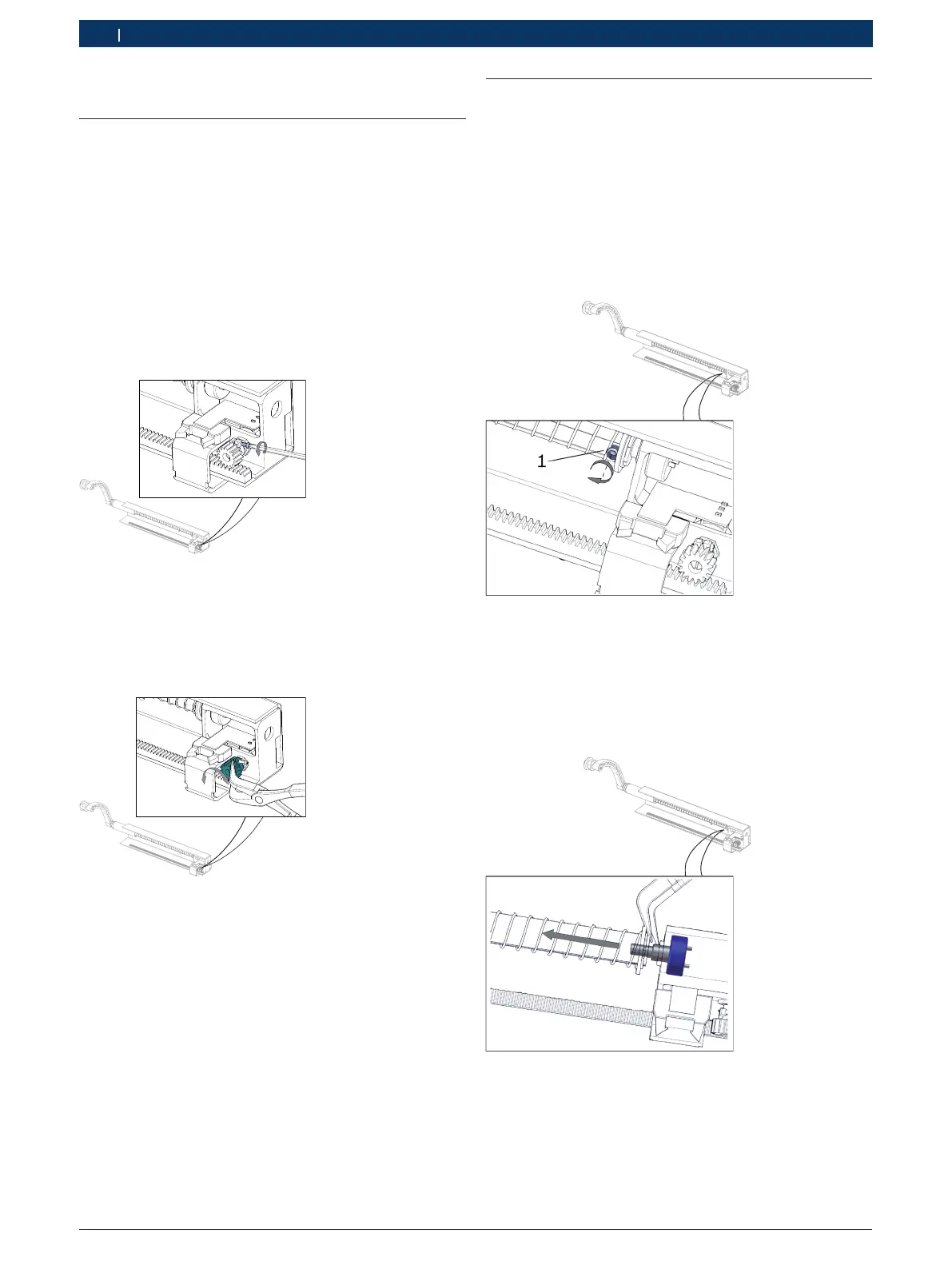

Fig. 22:
5. den Messarm in Ruhestellung halten und dabei
gleichzeitig den Potentiometer „B“ bis auf einen
Wert von 1000 ± 50 drehen (Abb.17,pos.1);
Fig. 23:
6. Die Befestigungsschraube anziehen und dabei
sicherstellen das die obere Oberfläche der Ritzel
und die Zahnschiene bündig sind.
7. die ordnungsgemäße Betriebsweise während des
Verstellwegs des Potentiometers prüfen;
8. die Maschine wieder schließen;
9. die Prozedur für die Kalibrierung der Messarme
fortsetzen (siehe Kalibrierungsmenü).
! Die obigen Ausführungen dienen einer korrekten
Reparatur der Vorrichtung. Sollte jedoch das
gesamte Messarm-Aggregat ausgewechselt werden,
genügt eine einfache Kalibrierung der Gruppe.
9.2 Prozedur für die Positionierung des Potentio-
meters für die Durchmessermessung:
1. nur die Gewichteablage-Abdeckung entfernen, ohne
dabei die Karte abzutrennen;
2. die Auswuchtmaschine starten;
3. das Eigendiagnose-Menü öffnen;
4. auf den Wert IN4 achten;
5. den Gewindestift auf der Welle lockern
(Abb.18,pos.1);
Fig. 24:
6. Die Kalibrierstange leicht herausziehen;
7. nun den Potentiometer mit einer Schnabelzange
bis auf einen Wert von 3000± ± 200 drehen, wobei
der Messarm weiterhin an der Welle anliegen muss
(Abb.19).
Fig. 25:
8. den Gewindestift „A“ auf der Welle anziehen;
9. die ordnungsgemäße Betriebsweise während des
Verstellwegs des Potentiometers prüfen;
10. die Maschine wieder schließen;
11. die Prozedur für die Kalibrierung der Messarme
fortsetzen (siehe Kalibrierungsmenü).
