1 695 600 091 2012-11-16| Robert Bosch GmbH
112 | WBE 4200 | Manutenzione
10.4 Calibrazione
i
Si consiglia di effettuare la Calibrazione di WBE 4200
nell'ambito degli interventi di manutenzione semest-
rali, in caso di sostituzione della flangia o in presen-
za di risultati di misura imprecisi, attenendosi alla
seguente sequenza:
1. Calibrazione flangia;
2. Calibrazione calibro corsoio;
3. Calibrazione WBE 4200
4. Effettuare una misurazione di cOntrollo.
La Calibrazione della flangia memorizza quello che è il
valore di squilibrio dell'insieme albero e adattatore per
la ruota. Si consiglia di fare la taratura della flangia nei
seguenti casi:
R quando facendo un lancio senza ruota la macchina
chiama degli squilibri superiori ai 5 grammi;
R quando si passa da un tipo di flangia ad un'altra
(flangia moto, a cOni o 3\4\5 fori).
10.4.1 Richiamo del menu di calibrazione
i Nella seguente descrizione l’avvio automatico sono
attivati.
1. Premere e tenere premuto il tasto <MENU>.
2. Non appena sul display sinistro viene visualizzato
CAL, rilasciare il tasto <MENU>.
3. Entro 1,5 secondi premere il tasto <UTENTE>.
"Sul display sinistro viene visualizzato C-1.
10.4.2 Calibrazione flangia
1. Montare la flangia.
i Non fissare alcuna ruota, non utilizzare alcun dis-
positivo di serraggio.
2. Richiamare il menu di calibrazione.
 Sul display sinistro viene visualizzato C-1.
3. Chiudere la calotta di protezione ruota.
 La misurazione viene avviata.
i Al termine del ciclo di misurazione lo squilibrio misu-
rato viene salvato.
 Eventuali squilibri residui dell’albero vengono
compensati in via elettronica.
 Sul display sinistro viene visualizzato C-2.
"La calibrazione della flangia è conclusa.
" Lo squilibrio è stato impostato al valore "0".
10.4.3 Calibrazione del calibro a corsoio elettronico
1. Premere il tasto <MENU> finché sul display sinistro
viene visualizzato CAL
2. Entro 1,5 secondi premere il tasto <UTENTE>
3. Premere 2 volte il tasto <MENU>.
 Sul display sinistro viene visualizzato D-1.

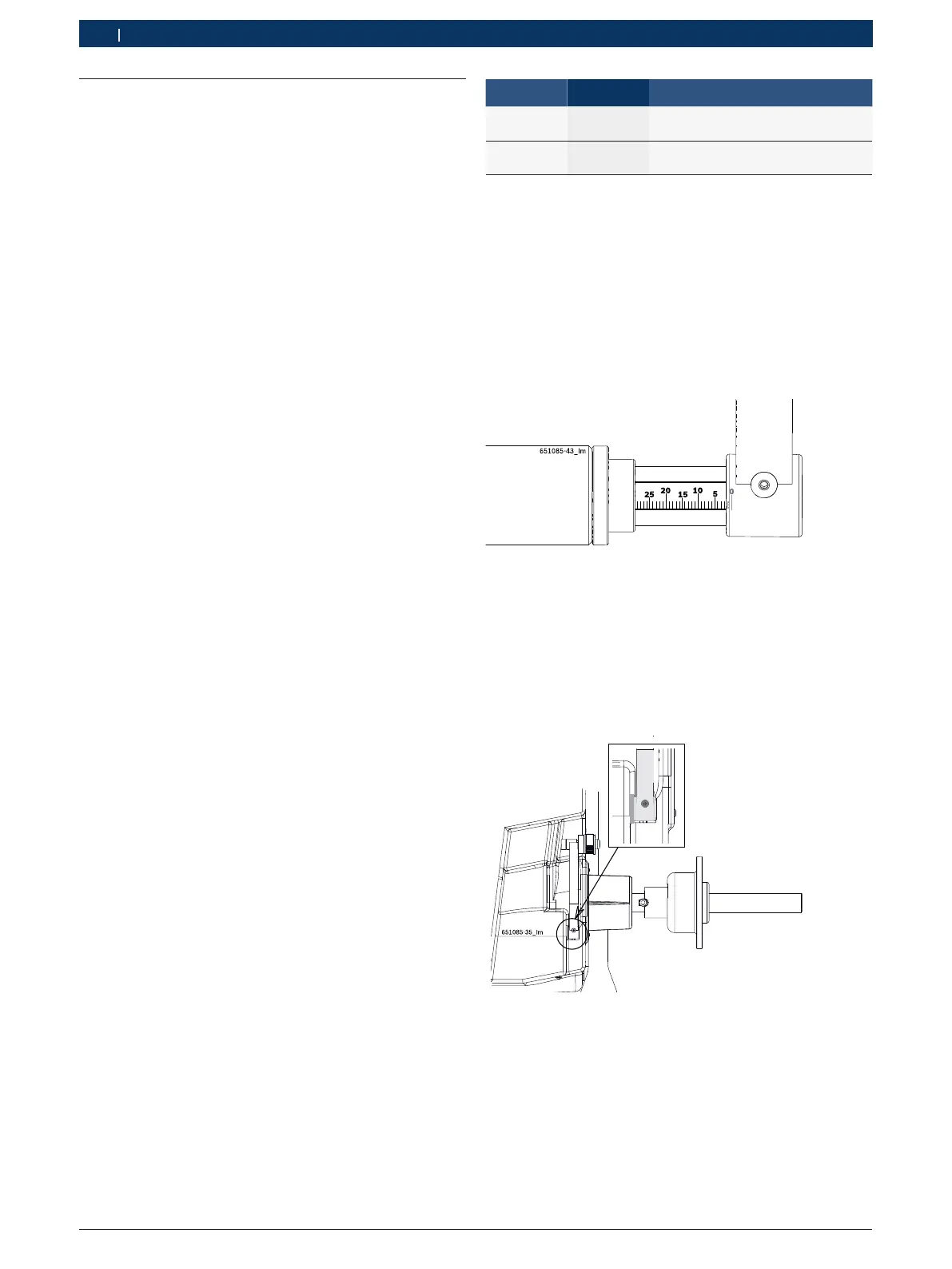

4. Estrarre il calibro a corsoio e leggere il valore di
inizio scala (fig.54);
Fig. 26:
5. Portare il calibro a corsoio in posizione di riposo.
i Per posizione di riposo si intenende la posizione in
cui il calibroè completamente chiuso con la base
della leva a contatto con la boccola dell'asta di misu-
razione.
Fig. 27:
6. Impostare il valore letto tramite i tasti <-> oppure <+>.
 Il valore viene visualizzato sul display destro.
7. Confermare con il tasto <DISTANZA> .
 Sul display sinistro viene visualizzato D-2.
8. Impostare il valore "200" tramite i tasti <-> oppure
<+>.
9. Estrarre il calibro fino alla distanza di 200 mm e
mantenerlo in questa posizione;
Display SX Display DX Descrizione
C-1 Memorizzazione dello zero gruppo
flangia e albero
C-2 Impostazione dimensioni ruota e
memorizzazione squilibrio
