10.5 Factory-Kalibrierung
i
Wir raten, die Factory-Kalibrierung beim Auswechseln
der Pick-up, der Messgruppe oder der Karte
vorzunehmen, wobei folgende
Sequenz einzuhalten ist:
1. Flanschkalibrierung
2. Kalibrierung der elektronischen Schieblehre
3. Kalibrierung mit Probegewicht
! Am Ende jeder Kalibrierung muss eine
Kontrollmessung durchgeführt werden.
10.5.1 Aufruf Kalibriermenü
i In der nachfolgenden Beschreibung sind Sound und
Startautomatik aktiviert .
1. <MENU>-Taste drücken und gedrückt halten.
2. Sobald am linken Display CAL erscheint, <MENU>-
Taste loslassen.
3. Innerhalb von 1,5 Sek. die <BEDIENER>-Taste
drücken.
"Linkes Display zeigt C-1.
10.5.2 Flanschkalibrierung
i Die Anweisungen für die Standardkalibrierung
befolgen.
10.5.3 Kalibrierung der elektronischen Schieblehre
i Die Anweisungen für die Standardkalibrierung
befolgen.
10.5.4 Kalibrierung mit Probegewicht
i Nach der Einstellung des elektronischen
Messschieber Entfernen Sie das Rad vom Flansch.
"Linkes Display zeigt C-1.
1.
-Taste drücken, bis auf dem linken Display LED
blitz.

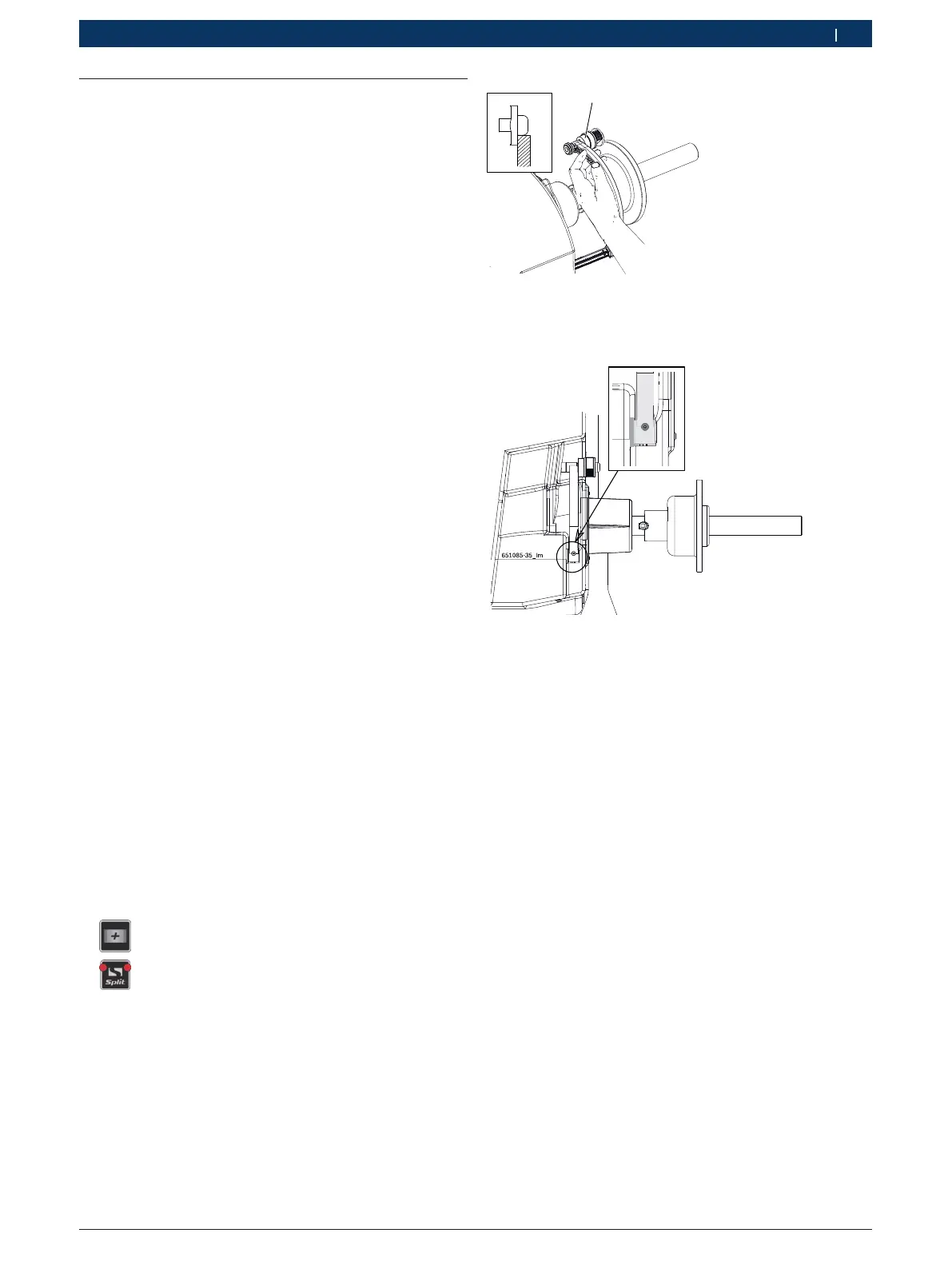

2. Die Schieblehre an den Flansch bringen.
651088-49_Im
B
Fig. 31:
3. Die Schieblehre wieder in Ruhestellung bringen.
Fig. 32:
4. Die Radschutzhaube schließen.
Die Messung wird gestartet.
Linkes Display zeigt C-3.
5. Das Probegewicht an der Innenseite des Flanschs
anbringen.
6. Die Radschutzhaube schließen.
Die Messung wird gestartet.
Linkes Display zeigt C-4.
7. Das Probegewicht von der Innenseite des Flanschs
entfernen und an der Außenseite anbringen (12-Uhr-
Position).
8. Die Radschutzhaube schließen.
Die Messung wird gestartet.
Linkes Display zeigt C-5.
9. Den Flansch drehen, bis sich das Gewicht in 12-Uhr-
Position befindet und <SPLIT> drücken.
Linkes Display zeigt 0-0.
"Die Kalibrierung ist abgeschlossen.
i Die ausgeführte Kalibrierung wird automatisch
permanent gespeichert.
i Nach Ausführung der Factory-Kalibrierung
mit Probegewicht muss zum Menü der
Standardkalibrierung gegangen und eine Kalibrierung
mit Rad und Probegewicht vorgenommen werden.
