PMW20
187
M27 546~653 669~801 774~801 1056~1264 1461~1749 1707~2044
M27×2 589~706 723~865 837~1002 1141~1366 1578~1890 1845~2208
M30 741~887 908~1087 1052~1259 1434~1717 1984~2375 2318~2775
M30×2 820~982 1005~1203 1164~1393 1587~1900 2196~2629 2566~3072
M36 1295~1550 1587~1900 1838~2200 2506~3000 3466~4150 4051~4850
M36×3 1371~1641 1680~2011 1946~2329 2653~3176 3670~4394 4289~5135
M42 2071~2479 2538~3039 2939~3519 4008~4798 5544~6637 6479~7757
M42×3 2228~2667 2731~3269 3162~3786 4312~5162 5965~7141 6921~8345
M48 3110~3723 3813~4564 4415~5285 6020~7207 8327~9969 9732~11651
M48×3 3387~4055 4152~4970 4807~5755 6556~7848 9069~10857 10598~12688
10.2 ONBOARD TOOL
CODE NAME & SPECIFICATION
QTY
1 DUAL-PURPOSE SCREW DRIVER 1
2
OPEN-END WRENCH 8*10
1
3
HEXAGON SOCKET WRENCH WITH EXTENDED BALL HEAD
IN METRIC SYSTEM
1
PMW20
186
APPENDIX
Torque Value for Tightening Bolts
Nominal
Diameter
mm
Quality Class of the Bolts
4.8 5.8 6.8 8.8 10.9 12.9
Proof Stress MPa
310 380 440 600 830 970
Tightening Torque N ● m
M6 5~6 7~8 8~9 10~12 14~17 17~20
M8 13~15 16~18 18~22 25~30 34~41 41~48
M8×1 14~17 17~20 20~23 27~32 37~43 43~52
M10 26~31 31~36 36~43 49~59 68~81 81~96
M10×1 28~34 35~41 41~48 55~66 76~90 90~106
M12 45~53 55~64 64~76 86~103 119~141 141~167
M12×1.5 47~56 57~67 67~79 90~108 124~147 147~174
M14 71~85 87~103 103~120 137~164 189~224 224~265
M14×1.5 77~92 94~110 110~131 149~179 206~243 243~289
M16 111~132 136~160 160~188 214~256 295~350 350~414
M16×1.5 118~141 144~170 170~200 228~273 314~372 372~441
M18 152~182 186~219 219~259 294~353 406~481 481~570
M18×1.5 171~205 210~247 247~291 331~397 457~541 541~641
M20 216~258 264~312 312~366 417~500 576~683 683~808
M20×1.5 239~287 294~345 345~407 463~555 640~758 758~897
M22 293~351 360~431 416~499 568~680 786~941 918~1099
M22×1.5 322~386 395~473 458~548 624~747 863~1034 1009~1208
M24 373~446 457~547 529~634 722~864 998~1195 1167~1397
M24×2 406~486 497~595 576~689 785~940 1086~1300 1269~1520
2
1
3
SM-PMW202020001-EN
SM-PMW202020001-EN

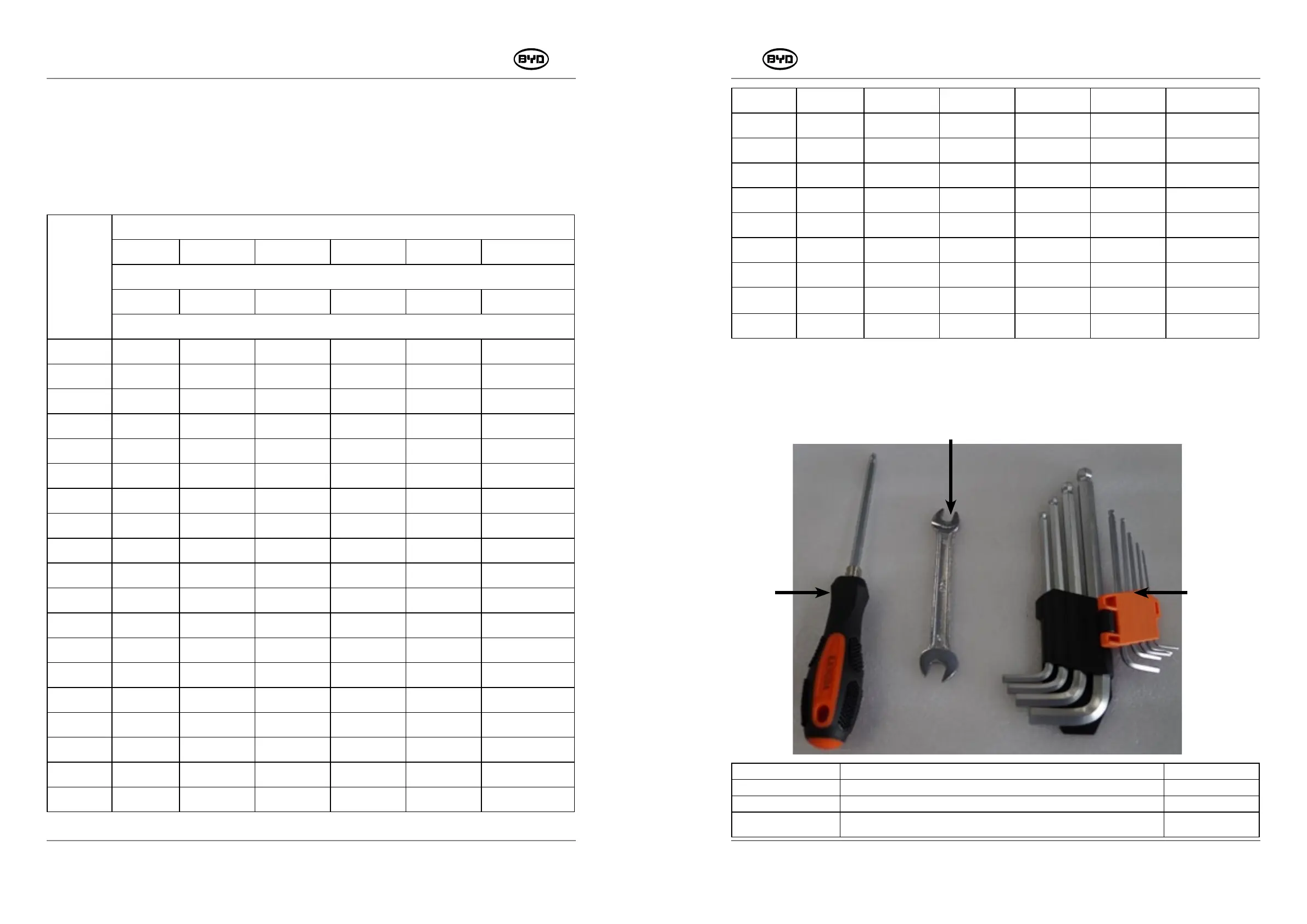

10.1 TABLE OF THE TORQUE VALUE
