CAME BK Series User Manual

5 ÷ 10
Стр. 11 - Инструкция FA00442-RU - - 12/2017 - © CAME S.p.A. - Перевод оригинальных инструкций

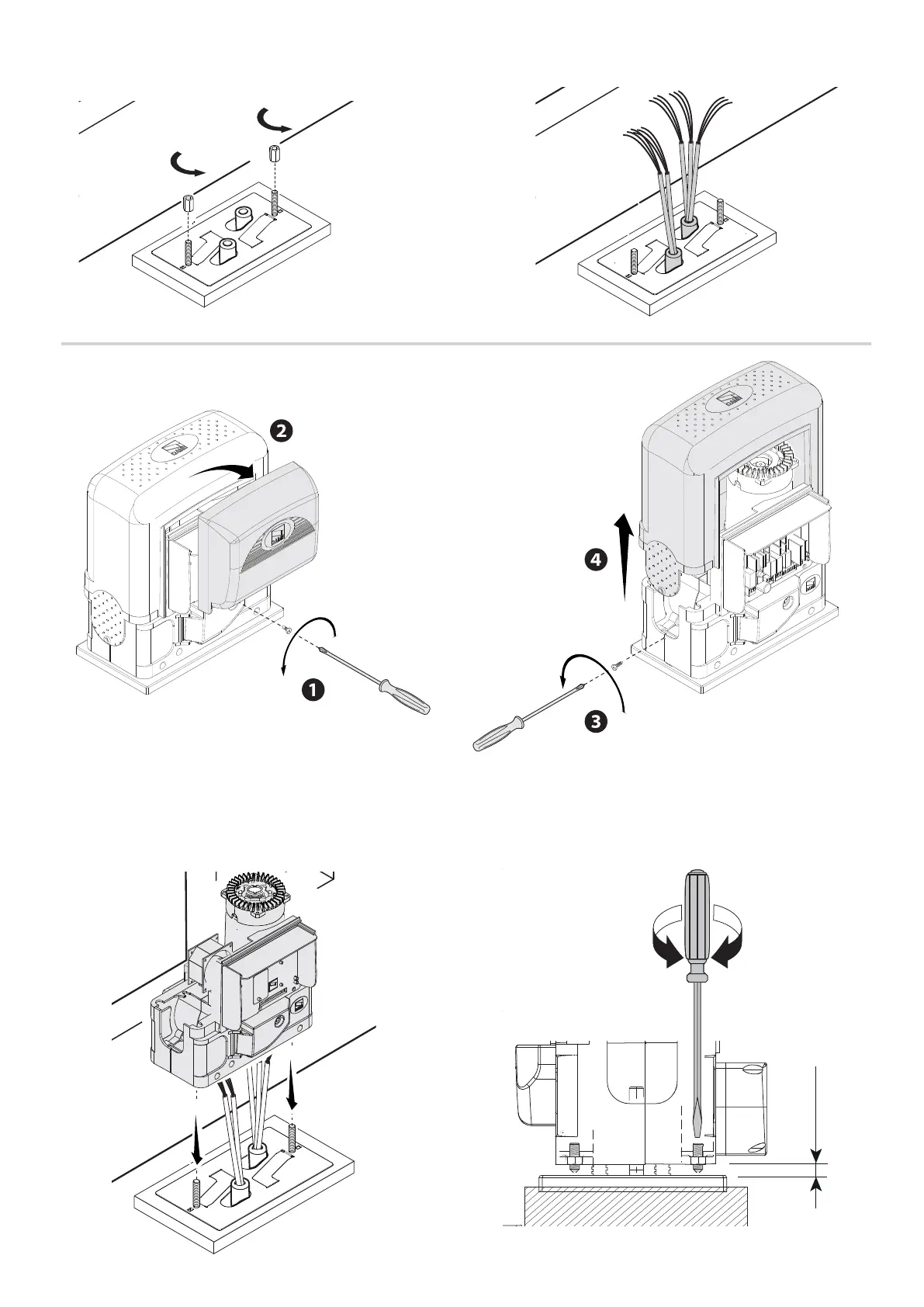

ПОДГОТОВКА ПРИВОДА
Снимите переднюю крышку и крышку привода.
Установите привод на монтажное основание.
Внимание! Электрические кабели должны проходить под корпусом привода и не должны соприкасаться с компонентами,
нагревающимися в ходе эксплуатации (двигателем, трансформатором и т.п.).
Приподнимите привод над монтажным основанием на 5-10 мм, используя стальные регулировочные шпильки, чтобы позднее
произвести регулировку зацепления между шестерней и зубчатой рейкой.
Отвинтите гайки и снимите их с винтов.
Вставьте электрические кабели в трубы таким образом, чтобы они выступали как минимум на 600 мм.

CAME BK Series Specifications

General

Motor Voltage	230 V AC
Operating Temperature	-20°C to +55°C
Power Supply	230V AC
Motor Power	300W
Limit Switch Type	Mechanical
Safety Features	Obstacle detection
