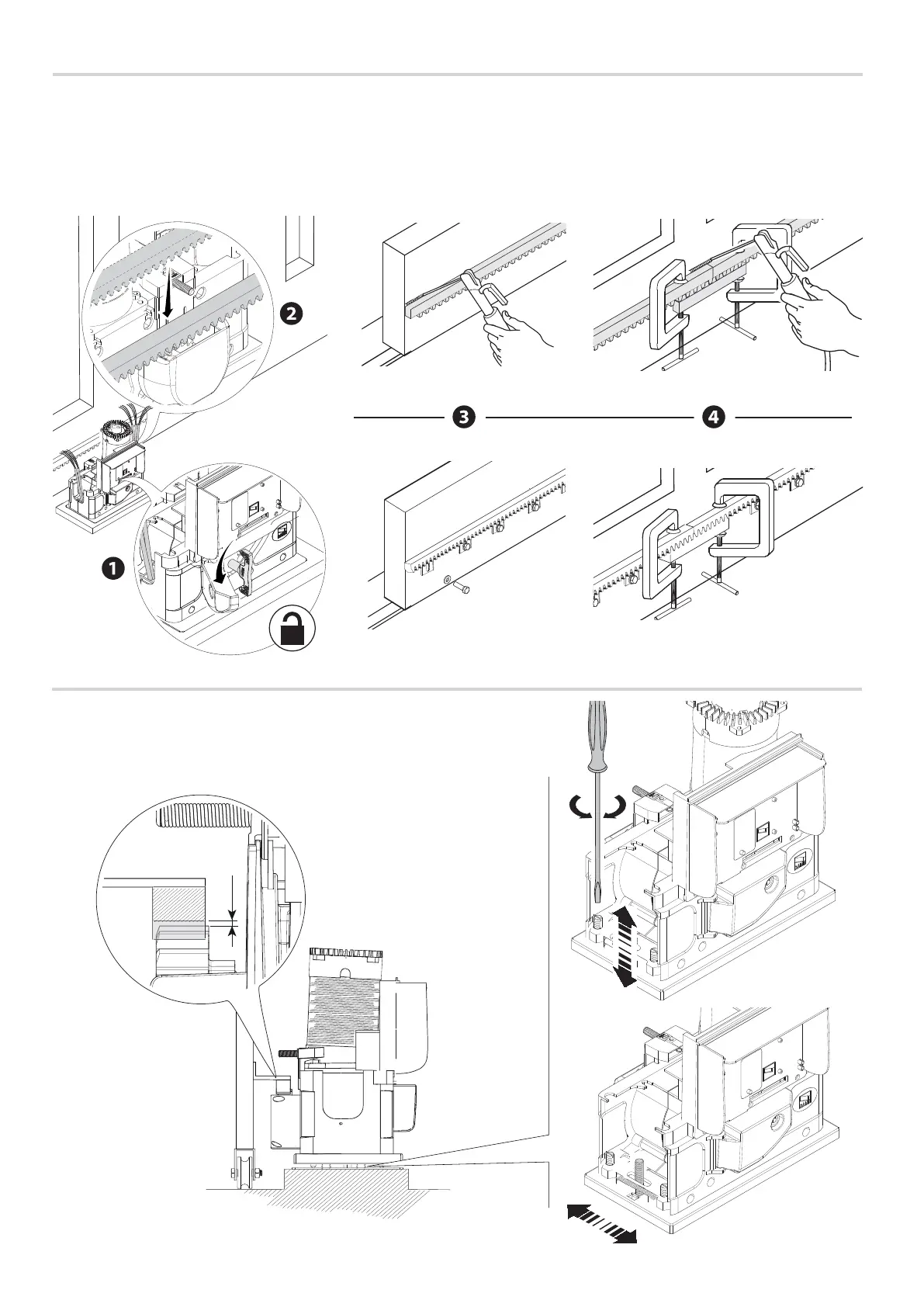

РЕГУЛИРОВКА РАССТОЯНИЯ МЕЖДУ ШЕСТЕРНЕЙ И РЕЙКОЙ
Откройте и закройте ворота вручную, затем отрегулируйте расстояние от
шестерни до зубчатой рейки, используя шпильки с резьбой (для вертикальной
настройки) и овальные отверстия (для горизонтальной настройки). Это позволит
избежать излишнего давления ворот на привод.
КРЕПЛЕНИЕ ЗУБЧАТОЙ РЕЙКИ

Если зубчатая рейка уже предусмотрена, необходимо перейти непосредственно к регулировке расстояния в паре «зубчатое
колесо - зубчатая рейка».
- разблокируйте мотор-редуктор (см. раздел «РАЗБЛОКИРОВКА МОТОР-РЕДУКТОРА») ❶;
- установите зубчатую рейку на шестерню привода ❷;
- приварите или прикрепите зубчатую рейку к воротам по всей длине ❸.
При соединении модулей используйте дополнительный кусок рейки и две С-образные струбцины ❹.

CAME BK Series Specifications

General

Motor Voltage	230 V AC
Operating Temperature	-20°C to +55°C
Power Supply	230V AC
Motor Power	300W
Limit Switch Type	Mechanical
Safety Features	Obstacle detection
