9
INSTALLATION

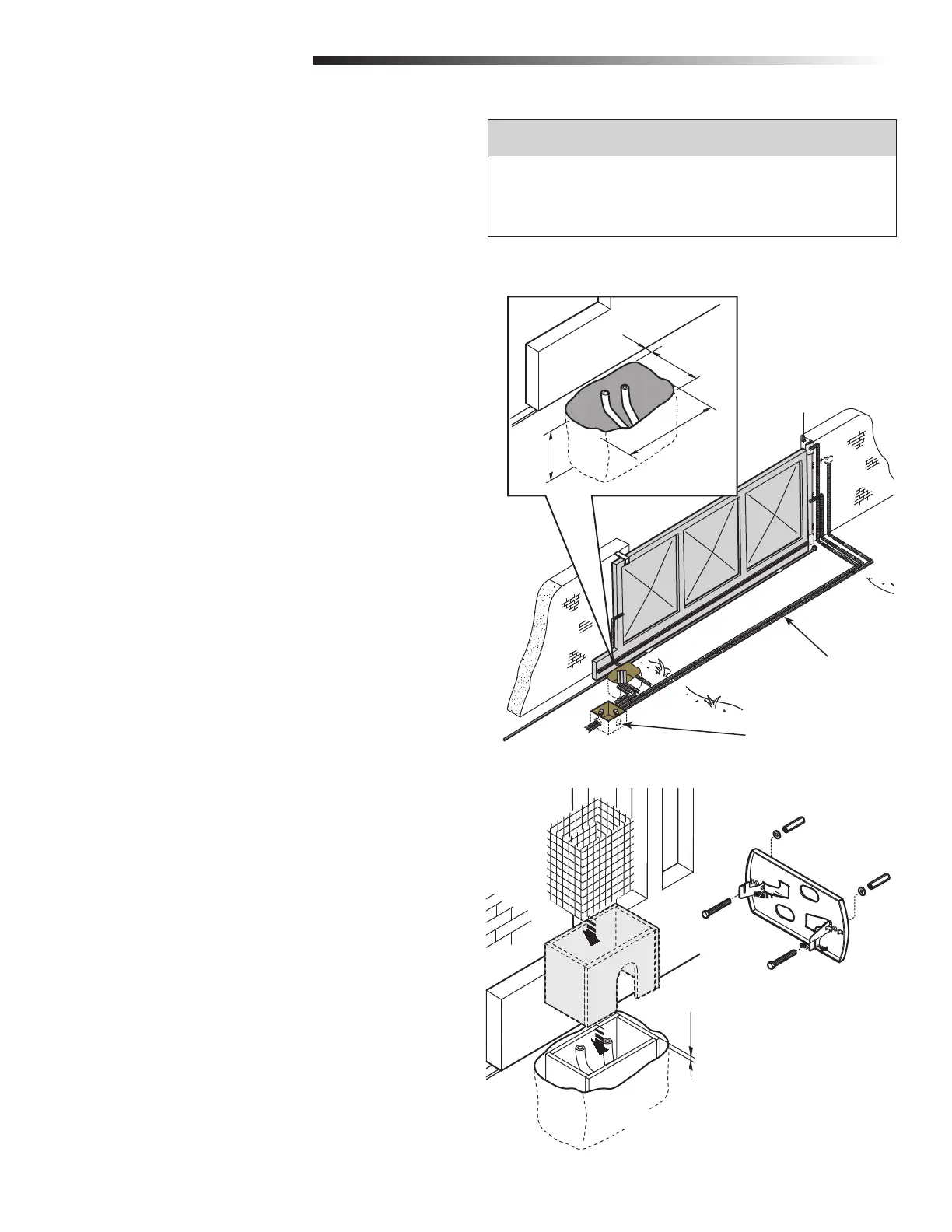

PRÉPARER ET INSTALLER LA PLAQUE DE
MONTAGE
Les instructions et illustrations dans ce manuel sont des exemples SEULEMENT. Votre
installation peut varier selon l'espace, les obstructions et les accessoires. L'installateur
a la responsabilité de sélectionner la solution la plus adéquate.
1
Creuser un trou à côté de la barrière (Figure 1). La dalle de béton devrait être
sous la ligne de gel. Vérifier tous les codes nationaux et locaux.
2
Préparer une tranchée et installer le conduit électrique. Tous les conduits
devraient être d'un maximum de 3/4 po.
REMARQUE : Le nombre de conduits dépendra de votre site et des
accessoires à installer.
3
Préparer une boîte de forme plus grande que la plaque de montage et insérer
la boîte de forme dans le trou (Figure 2). La boîte de forme devrait être à 50
mm (1.75 po) au-dessus du sol (Figure 2).
4
Insérer un grillage de fer à l'intérieur de la forme pour renforcer le béton
(Figure 2).
5
Insérer les boulons dans les trous de la plaque de montage et fixer les avec les
écrous et les rondelles fournies (Figure 3).
6
Étendre les onglets préformés sur la plaque de montage avec un tournevis ou
une paire de pinces (Figure 3).
1-3/4 po (50 mm)
PRÉPARER ET INSTALLER LA PLAQUE DE MONTAGE
FIGURE 1
1.57 po (3.98 cm)
9.44 po
(23.97 cm)
15.74 po
(39.97 cm)
12 po (30.47 cm)
Boîte de jonction
Conduit électrique
FIGURE 2
FIGURE 3
• Pour ÉVITER d'endommager les conduites souterraines de gaz, d'alimentation
ou autres services publics, contacter les sociétés de localisations de services
publics souterrains AVANT de creuser plus de 46 cm (18 po) de profondeur.
ATTENTION
