15
INSTALLATION
DÉGAGEMENT MANUEL + AJUSTER LES LIMITES

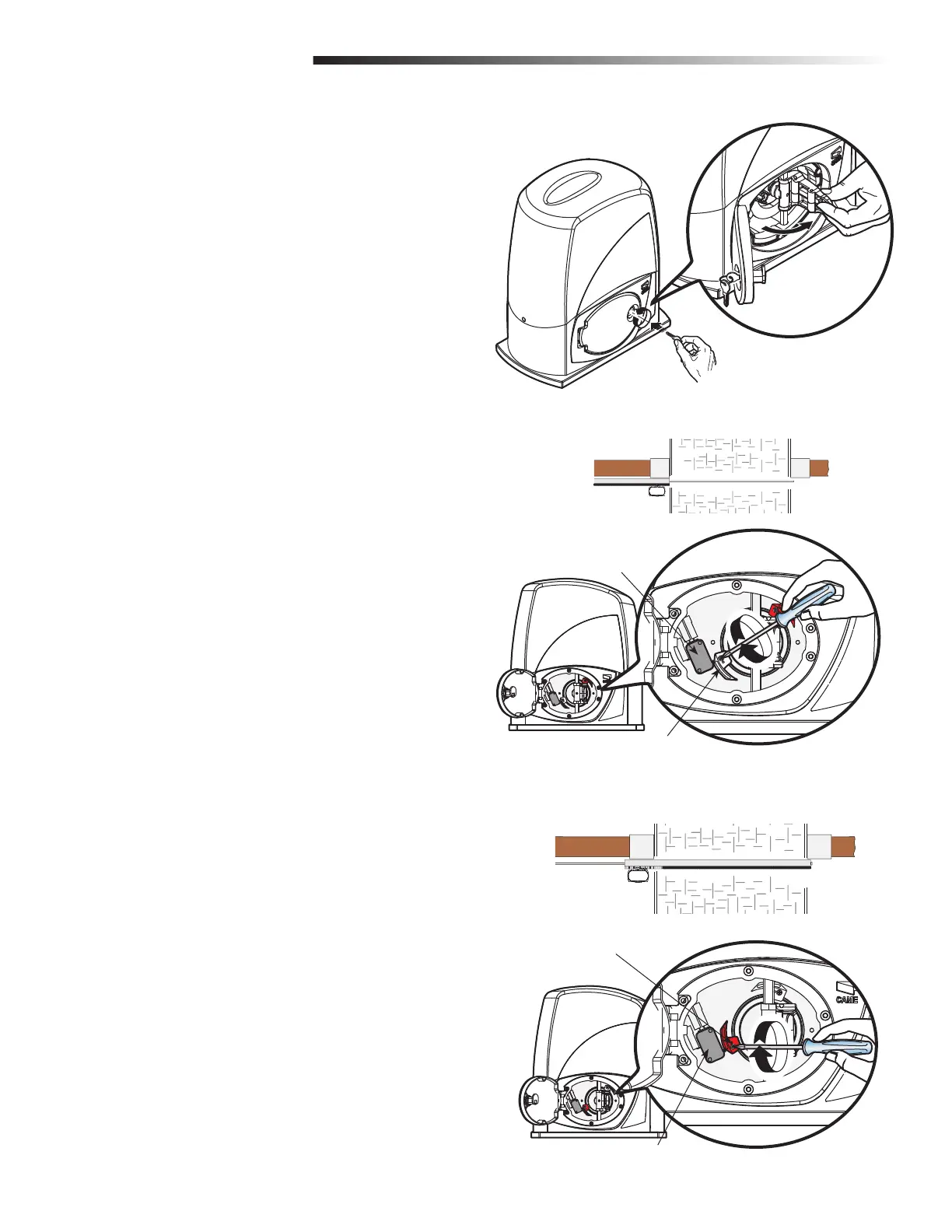

DÉGAGEMENT MANUEL
1
Insérer la clé et la tourner dans le sens antihoraire. Ouvrir la porte de
dégagement et tirer sur le levier de dégagement.
RÉGLAGE DE LA COURSE
L'actionneur est configuré en usine pour une installation du côté gauche. Pour
changer pour une installation du côté doit, inverser le câblage du moteur (M-N) et
des interrupteurs de fin de course (FA-FC) sur la carte électronique (ZN5/XZN5U),
consulter la page 16 pour le diagramme de câblage.
LIMITE D'OUVERTURE
1
Dégager manuellement l'actionneur et ouvrir la barrière en entier.
2
Desserrer la vis sur la came blanche.
3
Glisser la came blanche dans le sens horaire jusqu'à ce qu'elle fasse contact
avec l'interrupteur de fin de course.
4
Resserrer la vis sur la came blanche pour verrouiller l'ajustement.
LIMITE DE FERMETURE
1
Dégager manuellement l'actionneur et fermer la barrière en entier.
2
Desserrer la vis sur la came rouge.
3
Glisser la came rouge dans le sens antihoraire jusqu'à ce qu'elle fasse contact
avec l'interrupteur de fin de course.
4
Resserrer la vis sur la came rouge pour verrouiller l'ajustement.
Interrupteur de fin de course
Came blanche
Came rouge
Interrupteur de fin de course
Limite d'ouverture
Limite de fermeture
