CAME BX243C - Détermination de la Direction Douverture de la Barrière

16
DÉTERMINATION DE LA DIRECTION
D'OUVERTURE DE LA BARRIÈRE

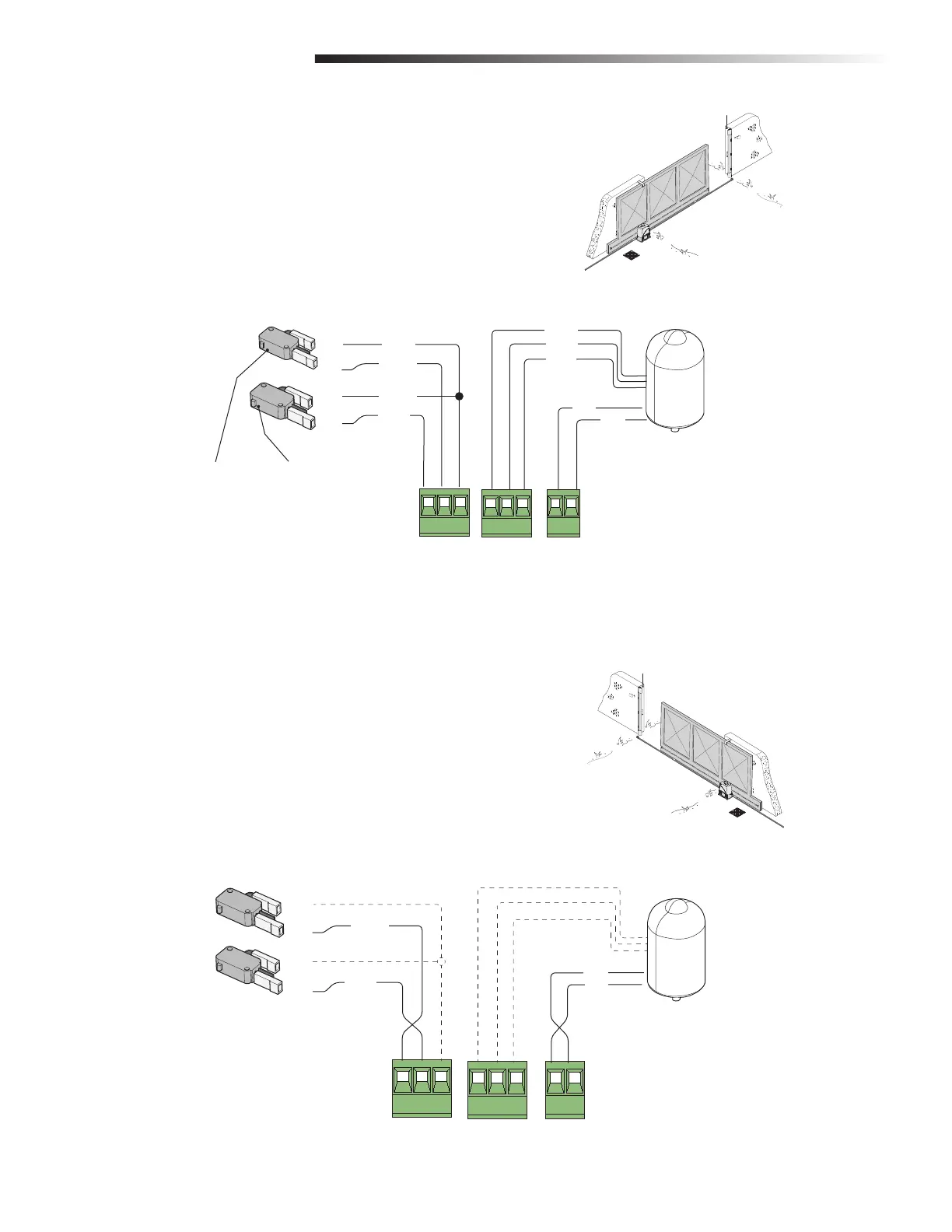

MOTEUR ET INTERRUPTEURS DE FIN DE COURSE
(OUVERTURE VERS LA GAUCHE)
L'actionneur est configuré en usine pour une installation du côté gauche.
- .
 % &# &! &
MOTEUR ET INTERRUPTEURS DE FIN DE COURSE
(OUVERTURE VERS LA DROITE)
Pour changer à une installation à droite, inverser le câblage pour le moteur (M-N) et
les interrupteurs de fin de course (FA-FC).
- .
 % &# &! &
COM
NF
NF
COM
Rouge
Orange
Blanc
Vert
Gauche (défaut d'usine)
Moteur 24 V (CA) avec encodeur
Interrupteur de fin de course fermé
Interrupteur de fin de course ouvert
Orange
Blanc
Brun
Vert
Rouge
COM
NF
NF
COM
Blanc
Rouge
Vert
Rouge
Droit
Moteur 24 V (CA) avec encodeur
INSTALLATION
DÉTERMINATION DE LA DIRECTION D'OUVERTURE DE LA BARRIÈRE
GAUCHE
DROITE
