24
SAUVEGARDER LES RÉGLAGES
PROGRAMMATION
SAUVEGARDER LES RÉGLAGES
1

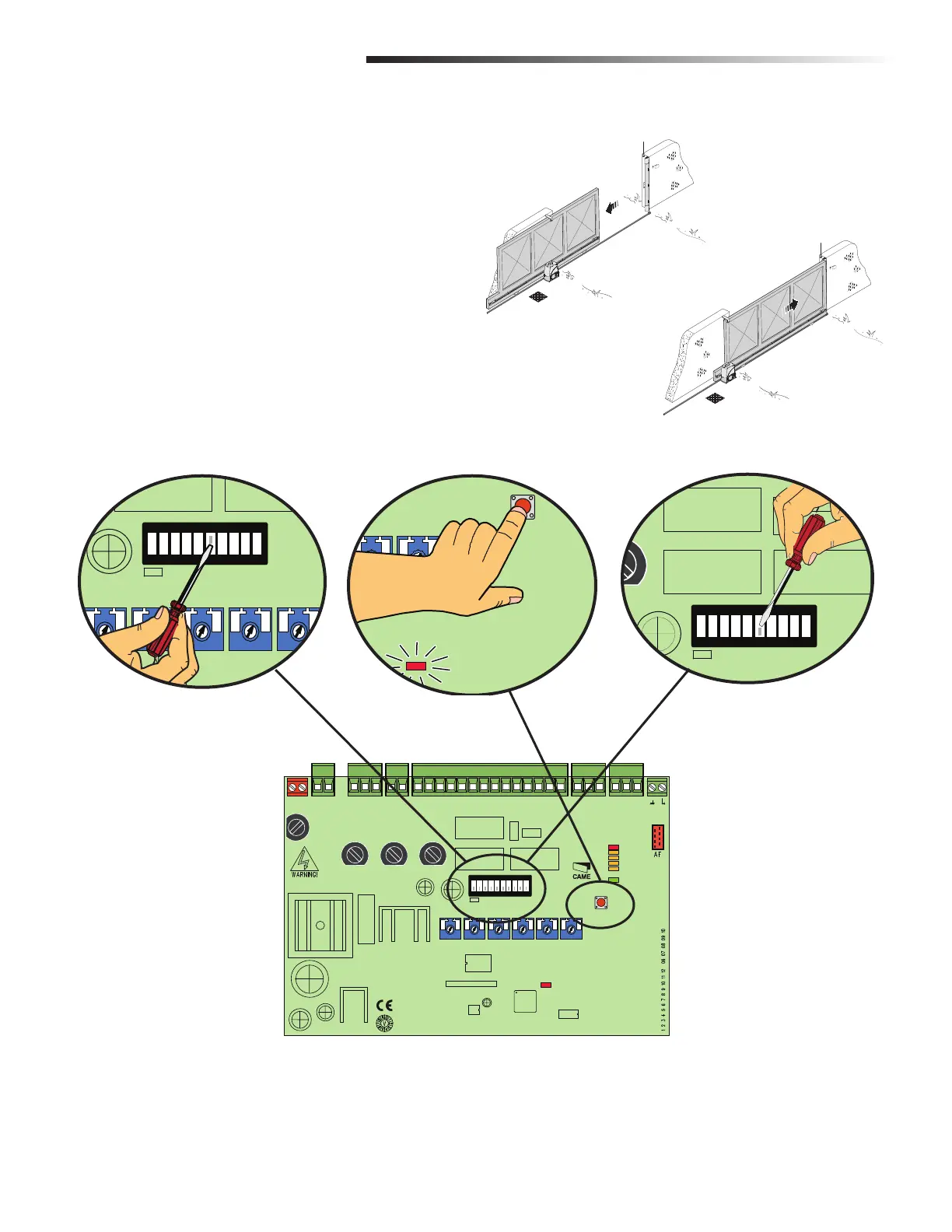

Faire fonctionner l'actionneur à travers le cycle complet d'ouverture et de
fermeture (Figure 1).
2
La carte électronique enregistre automatiquement les ajustements de
fonctionnement de la barrière pour les réglages d'ouverture et de fermeture
(Figure 2).
3
Pour sauvegarder l'ajustement, placer l'interrupteur de fonctionnalité 6 à
MARCHE et appuyer sur le bouton PROG jusqu'à ce que la DEL PROG demeure
allumée (Figure 3).
4
Déplacer l'interrupteur de fonctionnalité 6 à ARRÊT (Figure 4).
REMARQUE : Vous DEVEZ régler l'interrupteur de fonctionnalité à ARRÊT pour
sauvegarder les réglages afin de ne pas avoir à régler de nouveau les ajustements
après une panne de courant.
+ RUN S. - OW S. - RUN +
ON
2
1345678910
Interrupteur de fonctionnalité 6 est en MARCHE
PROG
DEL en marche Interrupteur de fonctionnalité 6 est à l'ARRÊT
FIGURE 1
FIGURE 2 FIGURE 3 FIGURE 4
MN
L2T
L T
0
17
26
10 11 E1 1 2 3P 5 7 2 C1 C3 C7 C8
TS
+E
-
FC FA
F
LINE FUSE
230V=1 6A F
120V=3 15A F
MOTOR FUSE
BX243=8A F
BX246=10A F
ACCESSORIES
FUSE
1 6A F
C BOARD
FUSE
1A F
+
RUN S
- +
SLOW S
- +
RUN V
- +
SLOW V
-
+
A C T
-
+
PAR OP
-
ZN5U5
ZN5
CONTROL BOARD
PWR
1
C1
C3
C7
C8
ON
2
1 345678910
PROG
MN
L2T
L1T
LN
0
17
26
10 11 E1 1 2 3P 5 7 2 C1 C3 C7 C8
TS
+E
-
FC FA
F
