17
MN
L2T
L1T
0
17
26
10 11 E1 1 2 3P 5 7 2 C1 C3 C7 C8
TS
+E
-
FC FA
F
LINE FUSE
230V=1.6A-F
120V=3.15A-F
MOTOR FUSE
BX243=8A-F
BX246=10A-F
ACCESSORIES
FUSE
1.6A-F
C. BOARD
FUSE
1A-F
+
RUN S.
- +
SLOW S.
- +
RUN V.
- +
SLOW V.
-
+
A.C.T.
-
+
PAR.OP.
-
ZN5U5
ZN5
CONTROL BOARD
PWR
1
C1
C3
C7
C8
ON
2
1345678910
PROG
MN
L2T
L1T
LN
0
17
26
10 11 E1 1 2 3P 5 7 2 C1 C3 C7 C8
TS
+E
-
FC FA
F

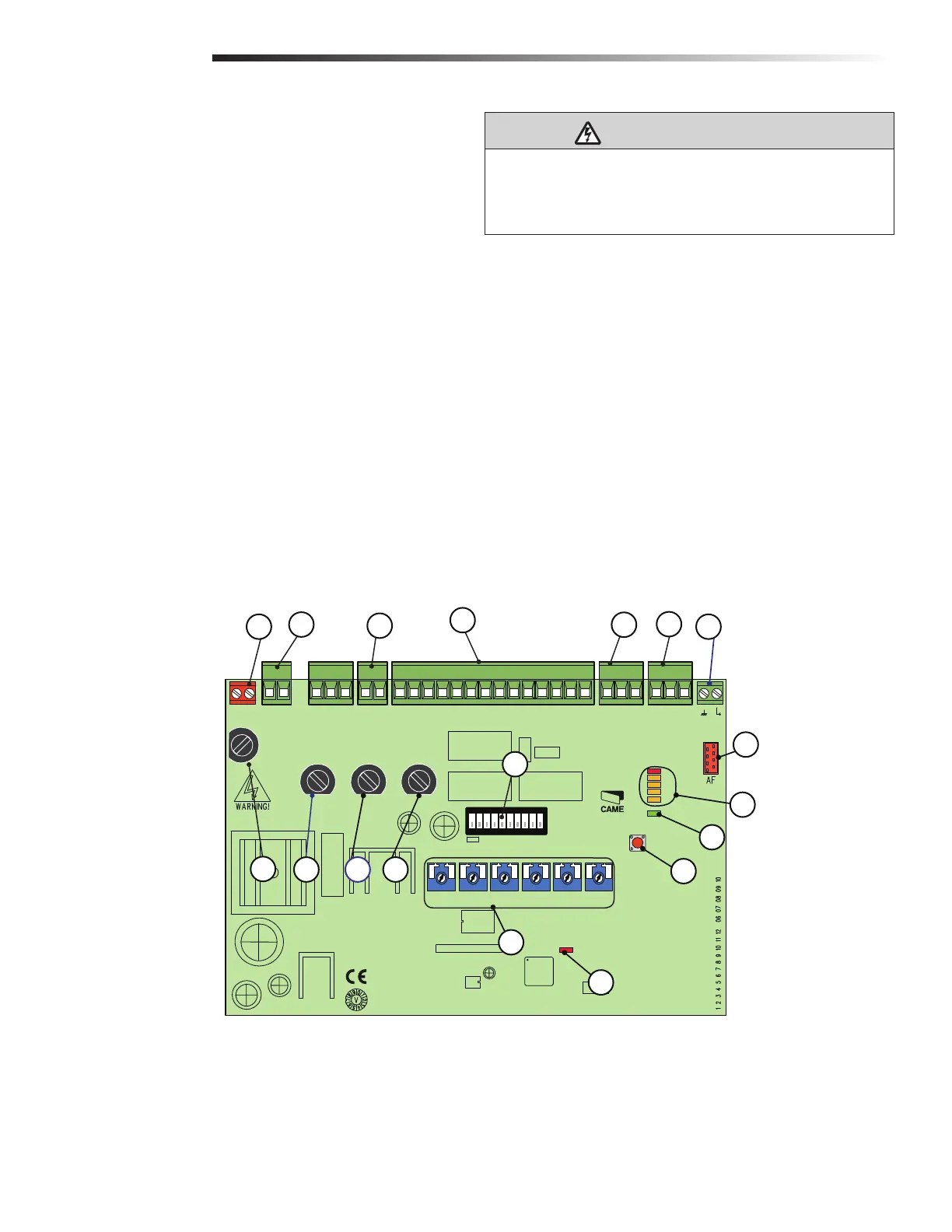

VUE D'ENSEMBLE DE LA CARTE
ÉLECTRONIQUE (ZN5/ZN5U)
1 Bornes de l'alimentation
2 Bornes de l'interrupteur de fin de course
3 Bornes du moteur
4 Bornes de l'encodeur
5 Fusible d'accessoire
6 Fusible de carte
7 Bouton de programmation
8 DEL radio/alerte
9 DEL Alimentation 120 V
10 Groupe DEL contrôle et signaux
11 Commutateur DIP de sélection de fonction
12 Connecteur de carte radio Security+ 2.0™
13 Borne d'antenne
14 Bornes d'accessoire et de dispositif de commande
15 Fusible de moteur
16 Fusible de ligne
17 Réglages opérationnels
18 Bornes de transformateur
VUE D'ENSEMBLE DE LA CARTE ÉLECTRONIQUE + CÂBLAGE D'ALIMENTATION
CÂBLAGE
2
10
7
9
5
12
17
13
15
16
1
14
4
3
6
8
11
18
Pour protéger contre l'incendie ou l'électrocution:
•
DÉCONNECTER l'alimentation AVANT d'installer ou de faire l'entretien de
l'actionneur.
AVERTISSEMENT
