TEST DES CAPTEURS PHOTOÉLECTRIQUES
Lors de chaque commande ouvrir/fermer, la carte électronique vérifie
que les capteurs photoélectriques sont connectés et fonctionnent. Tout
problème rencontré avec les capteurs photoélectriques fera clignoter la
DEL (PROG) sur la carte électronique, ce qui annule toute commande
provenant de la télécommande ou du bouton-poussoir.
1

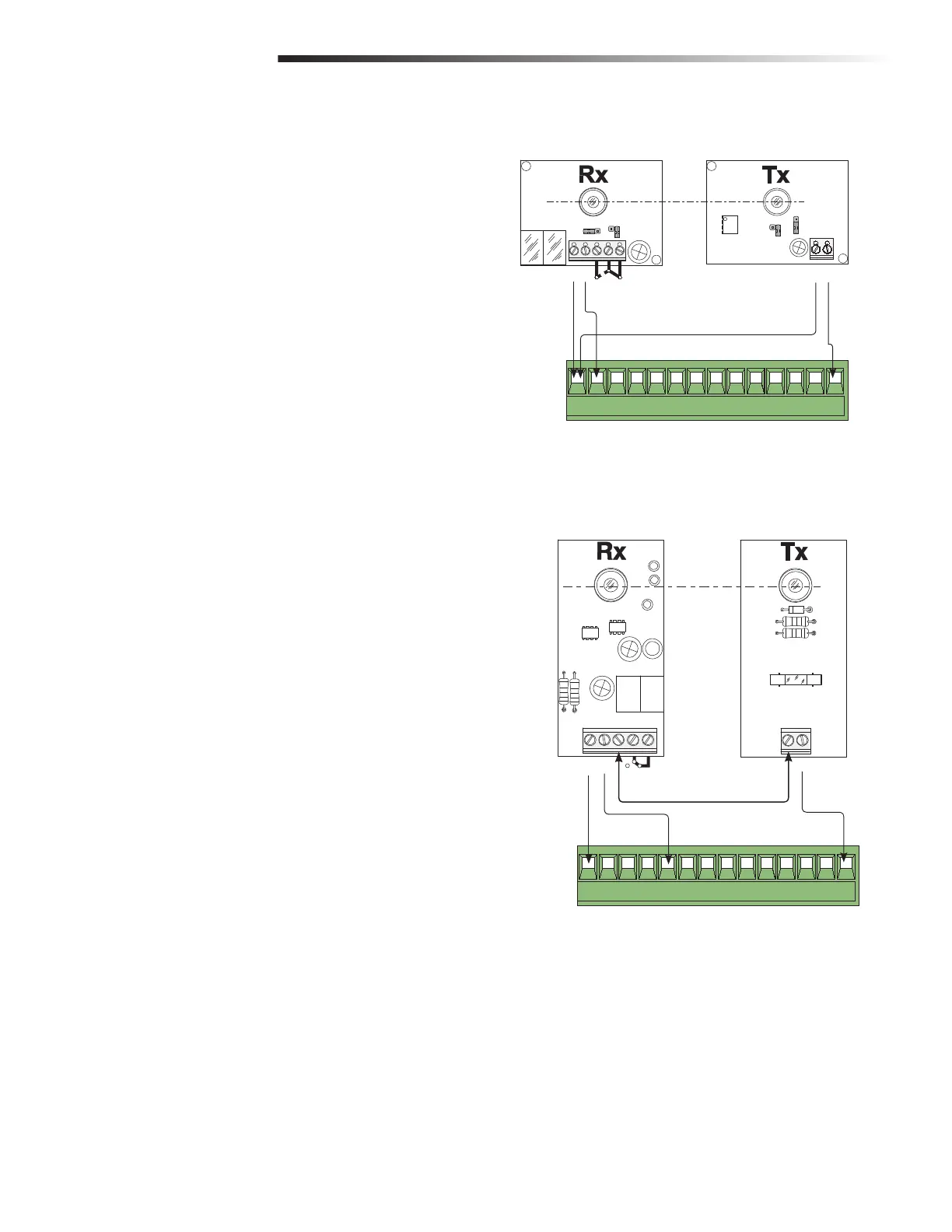

Connexion électrique pour effectuer le test de sécurité des capteurs
photoélectriques:
• Connecter le transmetteur et le récepteur comme montré dans le
diagramme.
• Régler l'interrupteur DIP 7 à ON (activer) pour activer le test.
2
Lorsque la fonction de test de sécurité est activée, les contacts N.F. :
• S'ils sont inutilisés--sont exclus de leurs interrupteurs DIP relatifs (voir
«Interrupteurs de fonctionnalité»).
48
48
#
.#
% 0 # # # #
43
./
.#
#
% 0 # # # #
43
(DIR10)
(DOC)
RÉGLAGE
TEST DES CAPTEURS PHOTOÉLECTRIQUES
