14
INSTALLATION
INSTALLER L'ACTIONNEUR (MODÈLE BX243R SEULEMENT)
INSTALLER L'ACTIONNEUR (MODÈLE
BX243R SEULEMENT)
1
Dégager l'actionneur en tirant le levier de dégagement (consulter la page
15).
2

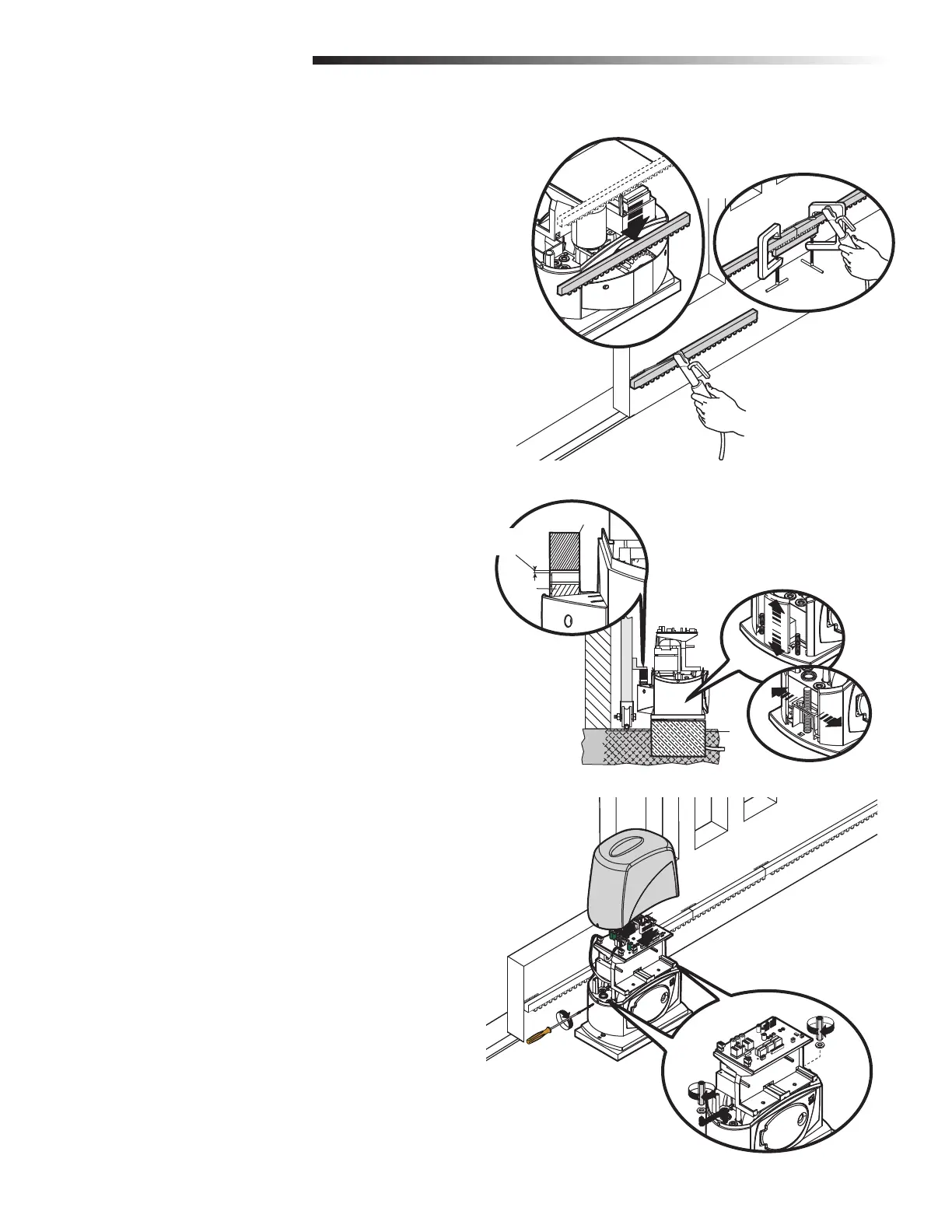

Placer la crémaillère sur le pignon du moteur à engrenages (Figure 1).
3
Pour assembler les modules de crémaillère, utiliser une pièce de crémaillère
en surplus et la placer sous le joint. Fixer les pièces de crémaillère avec deux
brides en C (Figure 1B).
4
Souder le support à la barrière le long de sa longueur en entier (Figure 1C).
5
Ouvrir et fermer la barrière manuellement et enregistrer la distance entre le
pignon et la crémaillère en utilisant le pied niveleur (pour ajustement vertical)
et les trous ovales (pour ajustement horizontal) (Figure 2).
6
Fixer l'actionneur à l'aide des écrous et des rondelles (Figure 3).
7
Fixer le couvercle avec une vis de chaque côté (Figure 3).
Crémaillère
FIGURE 1A
FIGURE 1C
FIGURE 1B
FIGURE 2
FIGURE 3
Pignon
Distance de couplage
(1/32-5/64 po)
