RÉGLAGE
INTERRUPTEURS DE FONCTIONNALITÉ
MN
L2T
L T
0
17
26
10 11 E1 1 2 3P 5 7 2 C1 C3 C7 C8
TS
+E
-
FC FA
F
L NE FUSE
230V=1 6A F
120V=3 15A F
MOTOR FUSE
BX243=8A F
BX246=10A F
ACCESSORIES
FUSE
1 6A F
C BOARD
FUSE
1A F
+
RUN S
- +
SLOW S
- +
RUN V
- +
SLOW V
-
+
A C T
-
+
PAR OP
-
ZN5U5
ZN5
CONTROL BOARD
PWR
1
C1
C3
C7
C8
ON
2
1 345678910
PROG
MN
L2T
L1T
LN
0
17
26
10 11 E1 1 2 3P 5 7 2 C1 C3 C7 C8
TS
+E
-
FC FA
F
/.
MARCHE
ARRÊT
Réglage par défaut

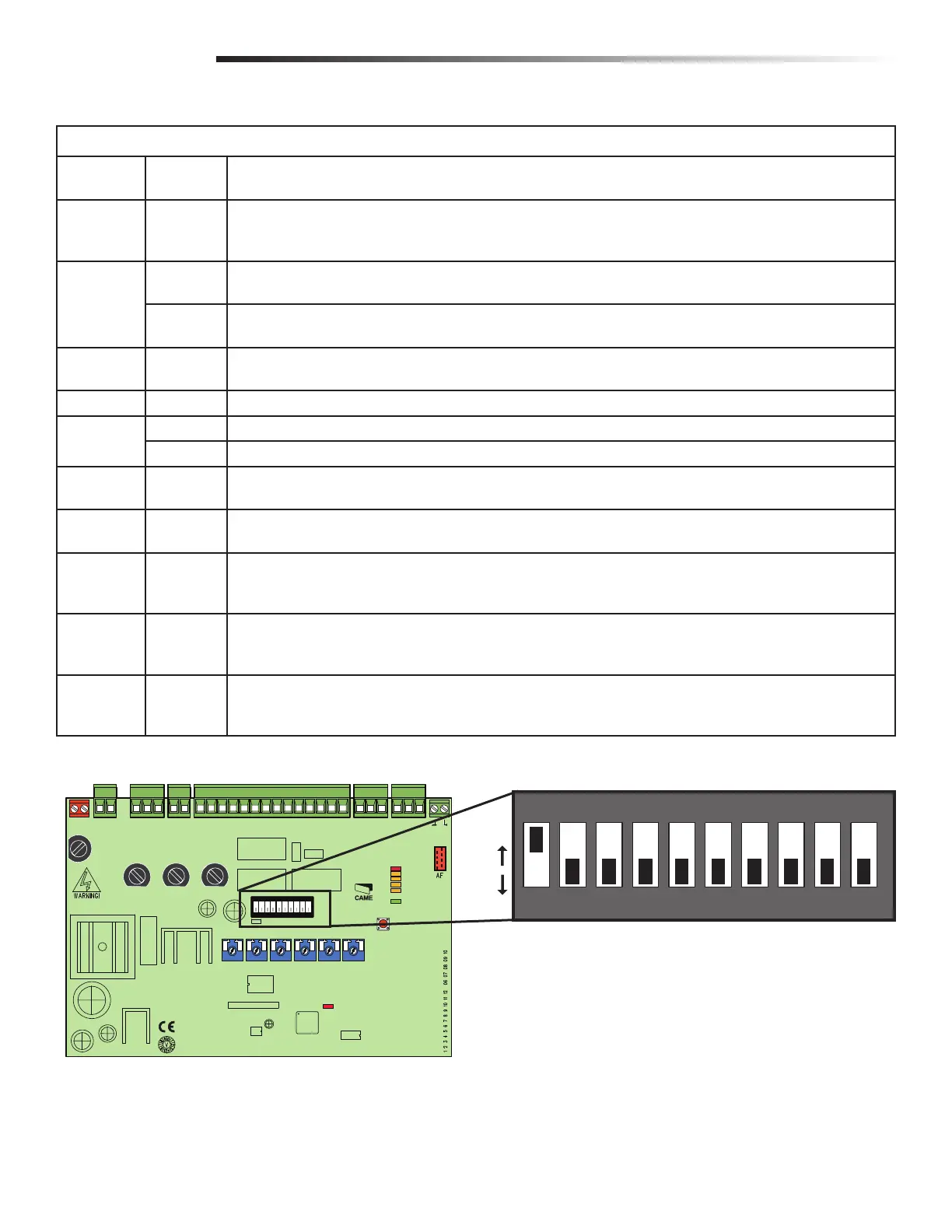

INTERRUPTEURS DE FONCTIONNALITÉ
INTERRUPTEUR
RÉGLAGES FONCTION
1 MARCHE Fermeture automatique - La minuterie de fermeture automatique (ACT) est activée lorsque la barrière est ouverte. La durée préréglée
est ajustable, selon l'activation d'un dispositif de sécurité, et ne s'active pas après un «arrêt» total de sécurité ou durant une panne de
courant.
2 MARCHE Fonction «Ouverture-arrêt-fermeture-arrêt» avec le bouton de commande [2-7] et la télécommande (si une carte de fréquence radio
est installée).
ARRÊT Fonction «Ouverture-fermeture» avec le bouton de commande [2-7] et la télécommande (si une carte de fréquence radio est
installée).
3 MARCHE Fonction «Ouverture seulement» avec le bouton de commande [2-7] et la télécommande (si une carte de fréquence radio est
installée).
4 ARRÊT Non utilisé. Laisser à OFF (arrêt).
5 ARRÊT Avec moteur BX-243.
MARCHE Avec moteur BX-246.
6 MARCHE Action maintenue - La barrière s'active avec une pression constante du bouton de commande (un bouton d'ouverture 2-3P, et un
bouton de fermeture 2-7).
7 MARCHE Fonctionnement du test e sécurité des capteurs photoélectriques - Permet à la carte de vérifier l'efficacité d'un dispositif de sécurité
(c.-à-d. capteurs photoélectriques) après chaque commande d'ouverture ou de fermeture.
8 ARRÊT Arrêt total - Cette fonction arrête la barrière puis exclut tout cycle de fermeture automatique; pour remettre en mouvement de
nouveau, utiliser soit le clavier ou le transmetteur. Insérer le dispositif de sécurité dans [1-2]; si inutilisé, régler l'interrupteur DIP à ON
(marche).
9 ARRÊT OUVERT DURANT LA FERMETURE - Si les capteurs photoélectriques détectent un obstacle pendant que la barrière se ferme, la barrière
s'inverse jusqu'à ce qu'elle soit entièrement ouverte; connecter le dispositif de sécurité aux bornes [2-C1]; si inutilisé, régler
l'interrupteur DIP à ON (marche).
10 ARRÊT ARRÊT PARTIEL - La barrière s'arrête quand un obstacle est détecté par le dispositif de sécurité; lorsque l'obstacle est enlevé, la barrière
demeure en place ou se ferme si la fermeture automatique est activée. Connecter le dispositif de sécurité au terminal [2-C3]; si inutilisé,
régler l'interrupteur DIP à ON (marche).
