13
INSTALLER L'ACTIONNEUR (MODÈLE
BX243C SEULEMENT)
6

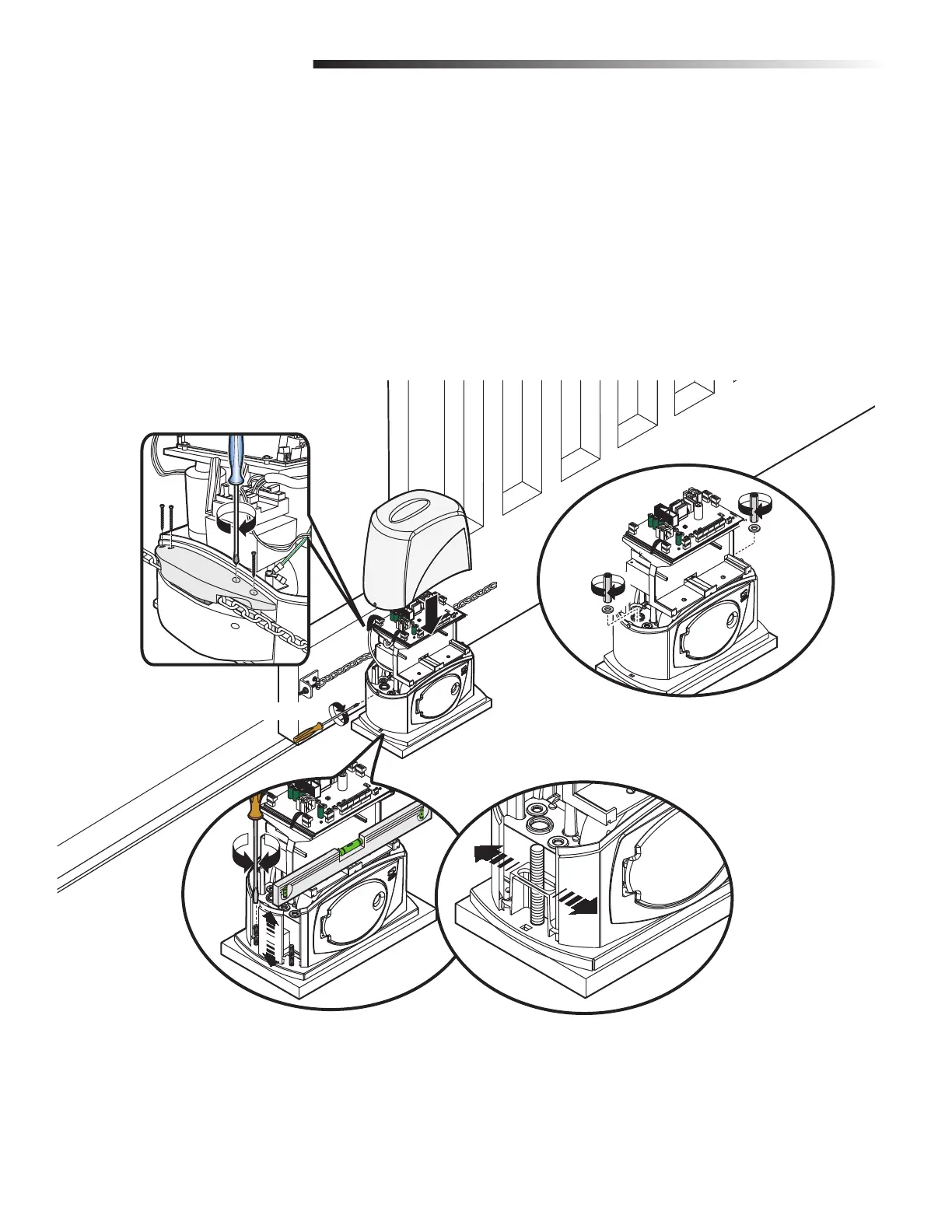

Positionner l'actionneur à l'aide des quatre pieds niveleurs pour effectuer les
ajustements verticaux et des fentes pour les ajustements horizontaux (Figure 1A).
7
Lorsque les ajustements sont effectués, fixer solidement l'actionneur à l'aide
des boulons et des écrous (Figure 1B).
8
Rattacher le couvercle de poulie avec quatre vis (Figure 1C).
9
Fixer le couvercle avec une vis de chaque côté (Figure 1D).
INSTALLATION
INSTALLER L'ACTIONNEUR (MODÈLE BX243C SEULEMENT)
FIGURE 1A
FIGURE 1B
FIGURE 1C
FIGURE 1D
