10
pGD Touch +030221540 rel. 1.1 - 21.01.2015
ITA
2.1.1 Led di segnalazione
Il led bicolore (verde/rosso) ha il seguente significato:
LED Signicato
4,3” – 7” 10” – 13”
Rosso Acceso durante l’avvio del sistema. Se
acceso in modo permanente indica la
perdita dell’impostazione dell’ora a causa
della batteria esaurita.
ON: guasto hardware
Lampeggiante: batteria
scarica/guasto
Verde ON: presenza alimentazione ON: funzionamento
normale
Lampeggiante: stato comunicazione in
corso con dispositivi
Lampeggiante: errore
comunicazione
Tab. 2.b

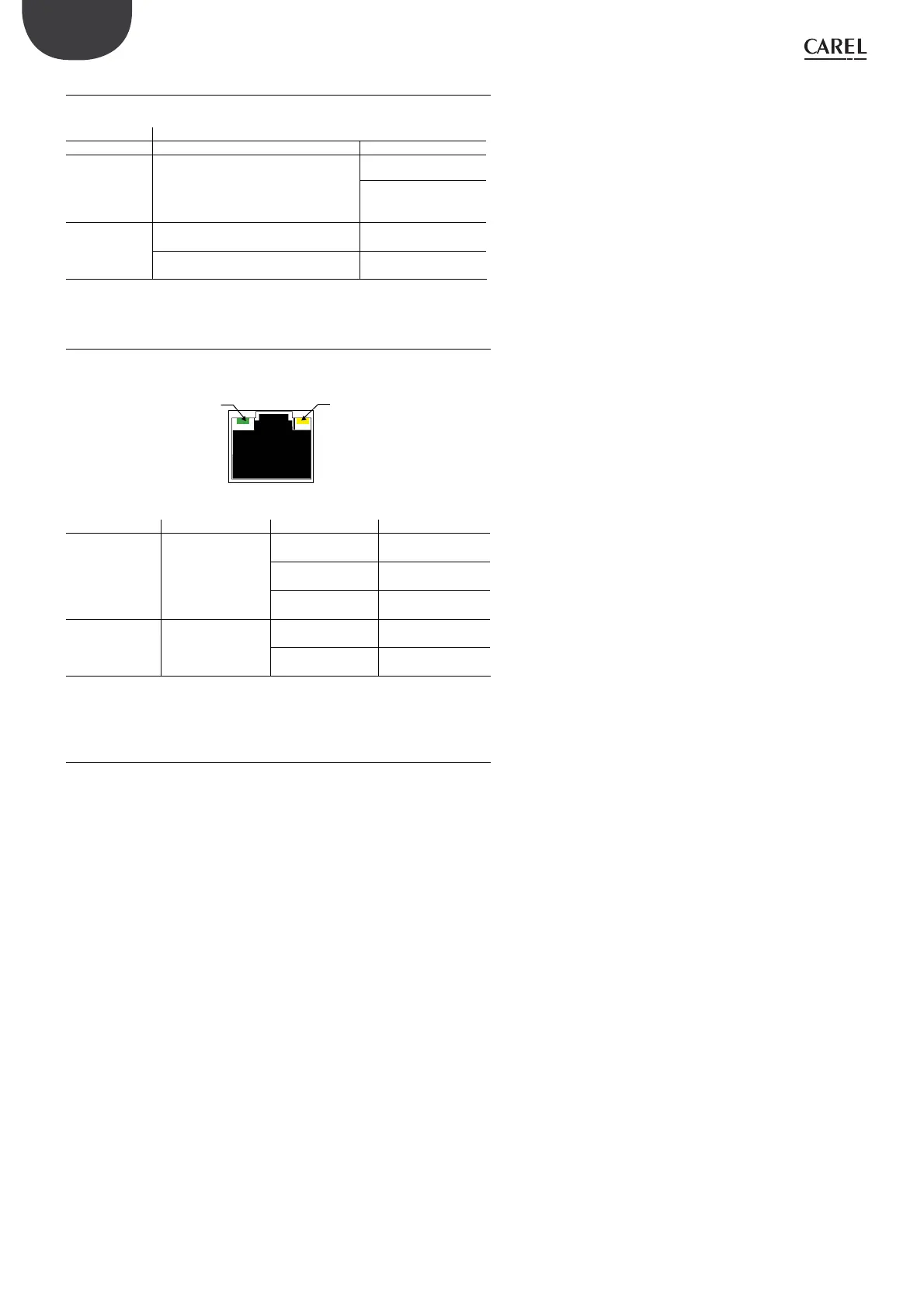

2.1.2 LED porta Ethernet
Ogni porta Ethernet è fornita di 2 LED con questo significato:
A
B
Fig. 2.d
LED Signicato 4,3” – 7” 10” – 13”
A: Verde Link/ Act Attività connessione ON: connessione
attiva
ON: nessuna attività
Lampeggiante:
attività rete
Lampeggiante:
attività rete
OFF: connessione
non attiva
OFF: connessione
non attiva
B: Giallo 10/100 Baud rate/ Velocità
rete
ON: 100 Mbit/s OFF: connessione
non valida
OFF: 10 Mbit/s ON: connessione
valida
Tab. 2.c
2.1.3 Porta USB
In tutti i modelli è presente una porta USB (nei modelli 10" e 13" le porte USB sono
due), che consente di effettuare le seguenti operazioni:
• caricamento del programma applicativo, durante la prima messa in servizio;
• scaricamento di dati, come la lista degli allarmi e degli andamenti di processo
(trend), durante il funzionamento.
