Carel pGD Touch User Manual

15
pGD Touch +030221540 rel. 1.1 - 21.01.2015
ITA

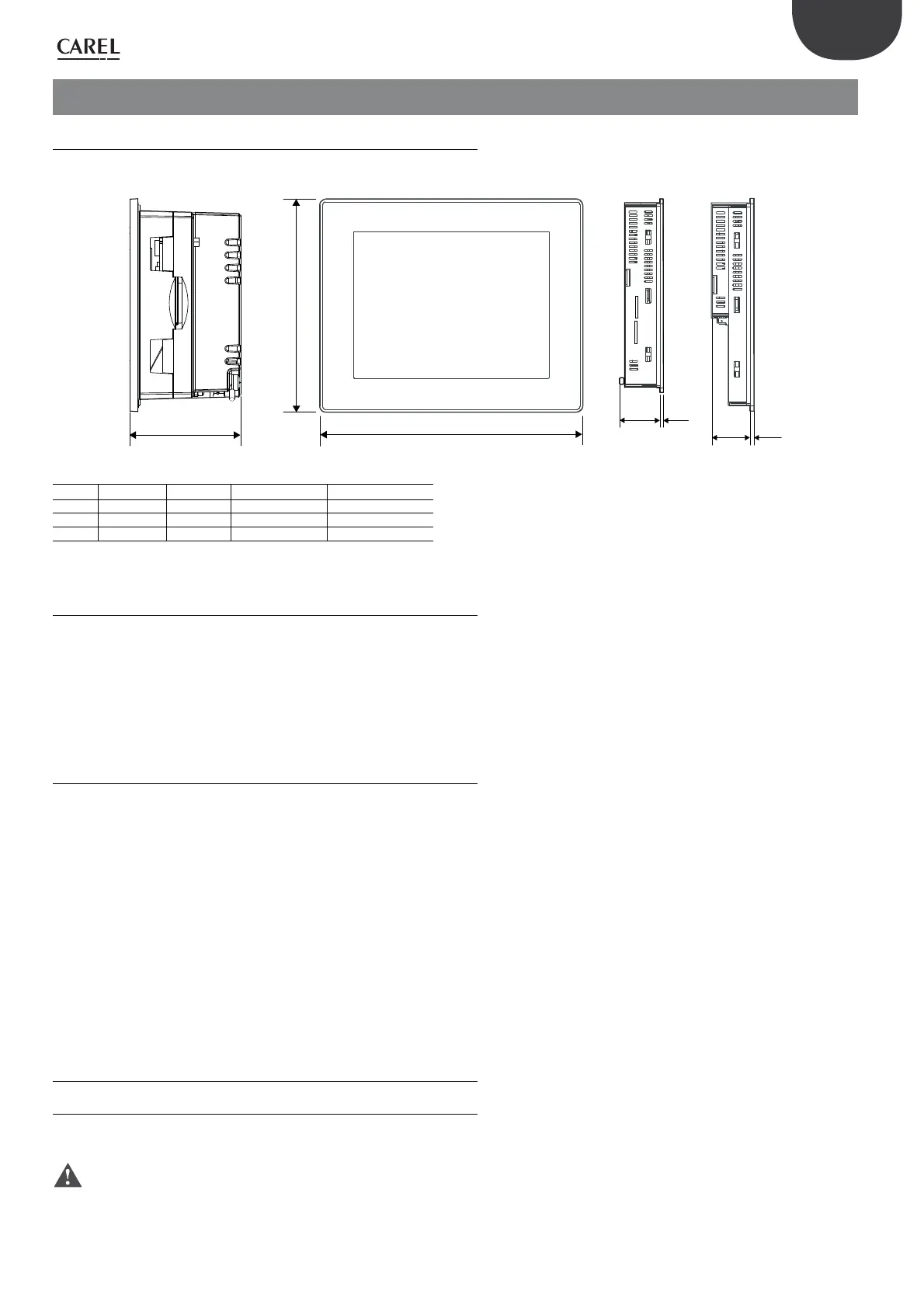

4. INSTALLAZIONE
4.1 Dimensioni
55.80
A
B
C
4
C
4
Fig. 4.a
DIMENSIONI (mm)
4,3" 7" 10" 13"
A 147 187 287 (11.30”) 337 (13.22”)
B 107 147 232 (9.13”) 267 (10.51”)
C - 45 56 (2.2’’) 56 (2.2’’)
Tab. 4.a
4.2 Ambiente di installazione
Il dispositivo non è previsto per essere esposto in modo continuativo alla luce
diretta. Questo potrebbe accelerare il processo di invecchiamento del foglio di
protezione frontale.
Il dispositivo non deve essere installato in contatto con sostanze chimiche
corrosive. Verificare la resistenza del foglio di protezione frontale a un composto
specifico prima dell’installazione.
Non usare utensili di vario tipo (per es. cacciaviti) per operare sul terminale touch
screen.
4.2.1 Condizioni ambientali
Evitare il montaggio di controllo e terminale in ambienti che presentino le
seguenti condizioni:
• esposizione all’irraggiamento solare diretto e agli agenti atmosferici in genere;
• temperatura e umidità non conformi ai valori ammessi per il funzionamento
del prodotto (vedere tabella caratteristiche tecniche);
• ampie e rapide fluttuazioni della temperatura ambiente;
• presenza di elevate interferenze magnetiche e/o radiofrequenze (evitare
l’installazione vicino ad antenne trasmittenti);
• forti vibrazioni o urti;
• presenza di esplosivi o di miscele di gas infiammabili;
• esposizione ad atmosfere aggressive ed inquinanti (es.: gas solforici e
ammoniacali, nebbie saline, fumi) che provocano corrosione e/o ossidazione;
• esposizione alla polvere (formazione di patina corrosiva con possibile
ossidazione e riduzione dell’isolamento);
• esposizione all’acqua.
4.3 Preparazione al montaggio
4.3.1 Posizione
È permesso il montaggio del terminale in posizione verticale nel pannello del
quadro elettrico. La temperatura massima ambiente è 50 °C o 60°C secondo il
modello. Vedere la tabella delle caratteristiche tecniche.
Attenzione: si raccomanda un sufficiente flusso e ricambio d’aria se la
temperatura ambiente raggiunge la massima temperatura ammessa per il
funzionamento. In caso contrario il terminale può essere danneggiato e la garanzia
decade.
4,3" 7" 10" - 13"
