Carel pGD Touch User Manual

17
pGD Touch +030221540 rel. 1.1 - 21.01.2015
ITA
4.5.1 Alimentazione a tensione continua
Di seguito lo schema di collegamento per i modelli 10” e 13” alimentati a
tensione continua.
+24 V
0V
L
N
N
L
+V
-V
100-240 Vac
PGTA00TRF0
PGD10/PGD13
Rear panel
Fig. 4.j
4.5.2 Alimentazione a tensione alternata
Utilizzare un trasformatore di sicurezza con avvolgimenti separati che
assicuri un isolamento equivalente come stabilito nelle IEC 61558-2-
6 e IEC 61558-2-16 e collegare la carcassa metallica del terminale e il
morsetto G0 a terra (collegamento funzionale). Nel caso il terminale venga
incorporato in un dispositivo di classe I in cui sussiste la possibilità che
le parti metalliche possano entrare in contatto con tensioni pericolose
è necessario effettuare il collegamento a terra di protezione, collegando
la carcassa metallica del terminale al nodo equipotenziale del dispositivo
di classe I.
Attenzione: in caso di unico trasformatore di alimentazione tra il
terminale e il relativo dispositivo di controllo, si raccomanda di non
invertire le connessioni G0 e G sui morsetti di alimentazione per evitare
danni ai dispositivi.
pGD Touch 4,3”, 7”
1
8
1
8
J10
FieldBus card
BMS card
J11 pLAN
J25 BMS2
1
Tx/Rx
GND
G G0
24 Vac
230 Vac
FUSE
AC
Tx/Rx
GND
GG0
Fig. 4.k
4.5.3 Connessione in rete tra controlli
Vedere il paragrafo 3.3.

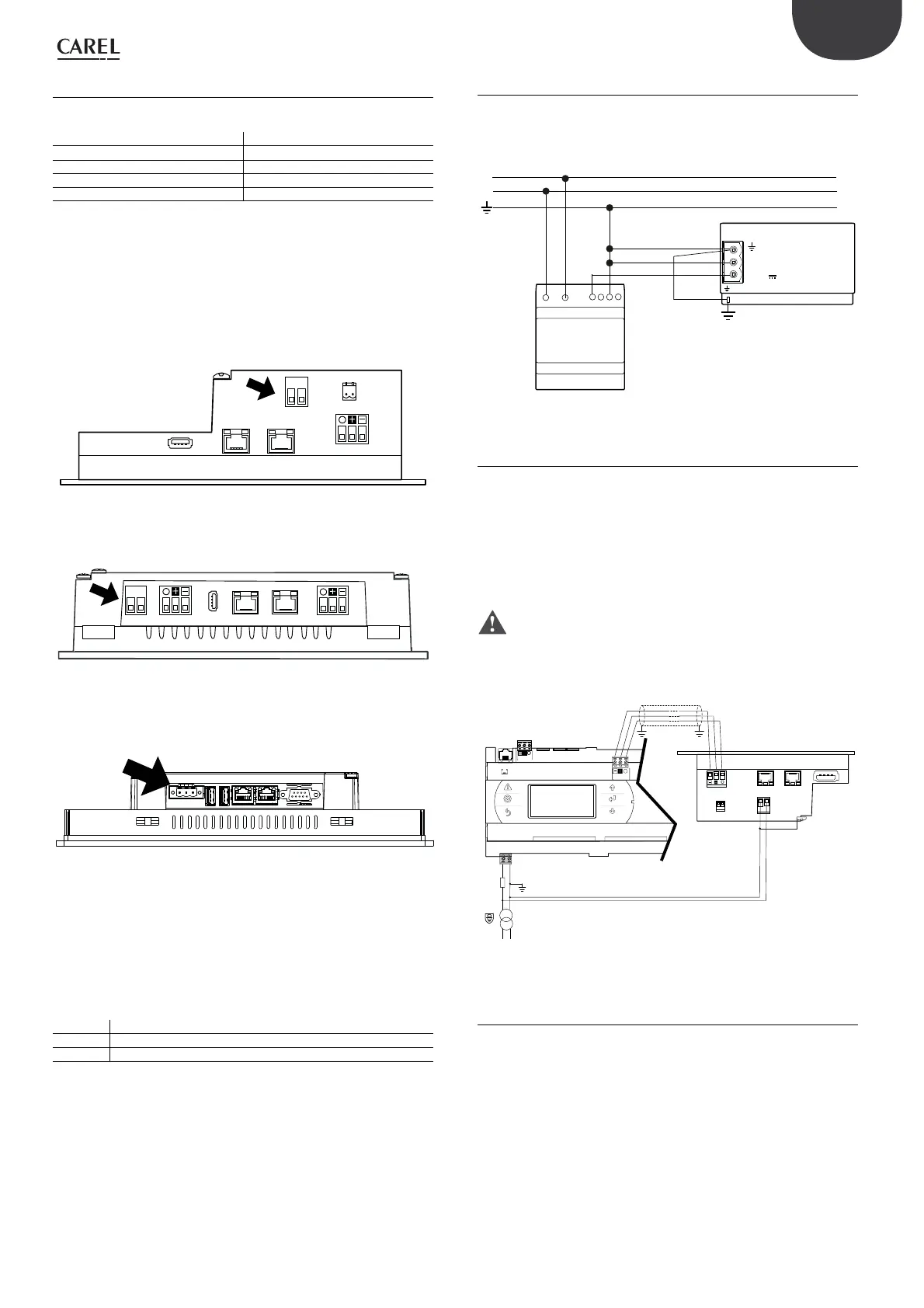

4.5 Collegamenti elettrici
Il tipo di alimentazione è riportato nella tabella sottostante.
Modello pGD Touch Alimentazione
4,3” 24 Vac; 12…30 Vdc
7” 24 Vac; 12…30 Vdc
10” 24 Vdc, 18…30 Vdc
13” 24 Vdc, 18…30 Vdc
Tab. 4.b
Per i modelli con alimentazione a tensione continua verificare che
l’alimentatore sia in grado di erogare la potenza necessaria per il corretto
funzionamento dell’apparecchio.
Rispettare la polarità nel collegamento dell’alimentazione come indicato
in figura.
1
8
1
8
GG0
Fig. 4.g
1
8
1
8
G
G0
Fig. 4.h
Fig. 4.i
Il terminale deve essere sempre collegato a terra. Il collegamento aiuta a
limitare gli effetti dei disturbi dovuti all’interferenza elettromagnetica sul
sistema di controllo. Il collegamento di terra dovrà essere fatto usando
la vite o il terminale faston situato vicino al morsetto dell’alimentazione.
Inoltre connettere a terra il morsetto come da tabella.
CONNESSIONE A TERRA
Modelli Morsetto da collegare
4,3”; 7” Collegare a terra G0
10”; 13” Connettere a terra con un faston
Tab. 4.c
4,3"
7"
10" - 13"
