pGD Touch +030221540 rel. 1.1 - 21.01.2015
ITA

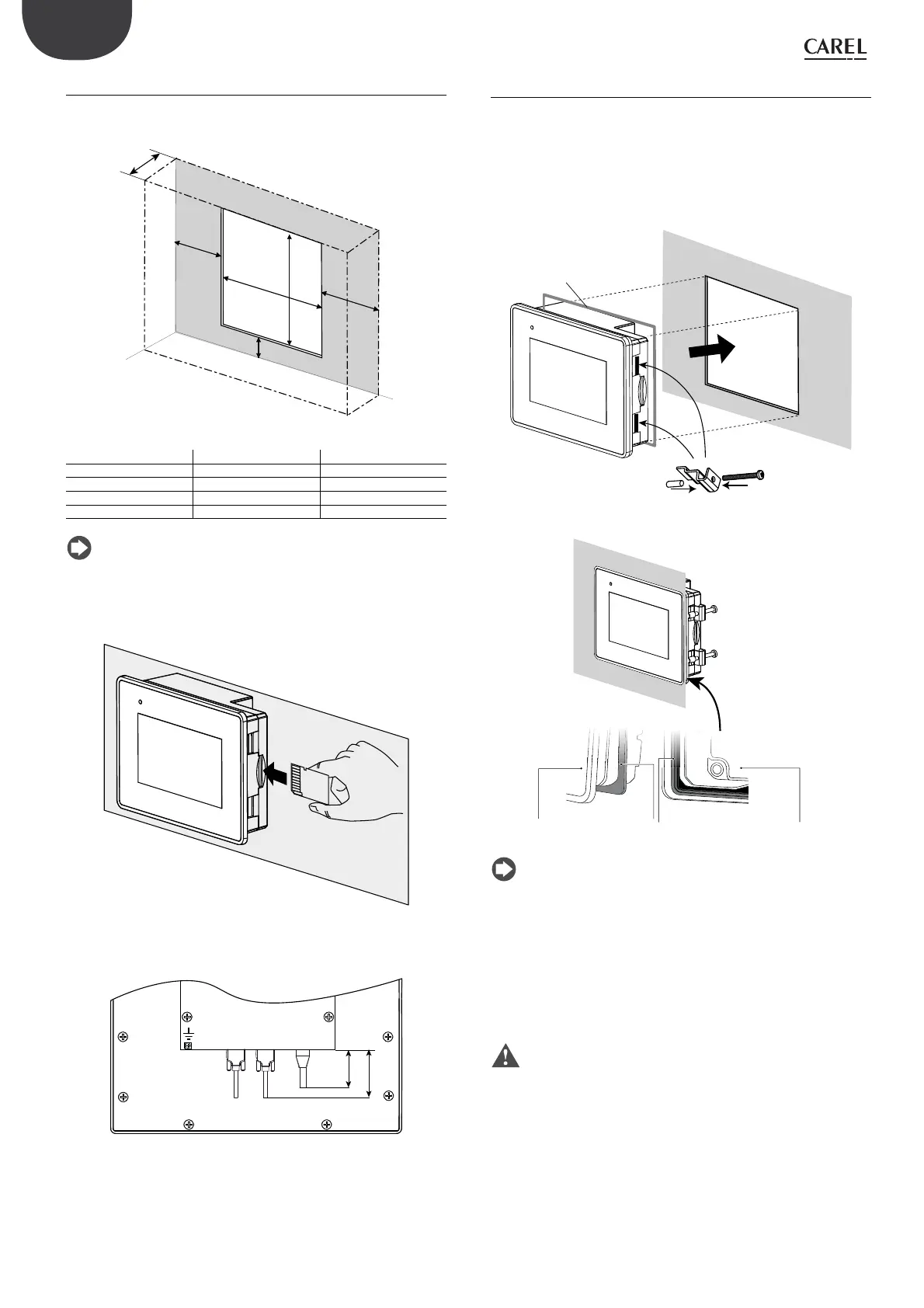

4.3.2 Rettangolo di foratura e distanze minime
Il rettangolo di foratura necessario per il montaggio deve avere le
dimensioni di figura.
w
z
a
b
c
d
Fig. 4.b
Taglia w (mm) z (mm)
4,3” 136 96
7” 176 136
10” 276 (10.86”) 221 (8.7”)
13” 326 (12.83”) 256 (10.07”)
Tab. 4.a
Nota: prevedere delle distanze minime intorno al terminale
(a,b,c,d) per:
1. consentire l’autoventilazione;
2. accedere temporaneamente (inserimento ed estrazione) di una
chiave USB e di una scheda SD;
Fig. 4.c
3. tener conto dell’ingombro di cavi e connettori (quote in mm)
AUX
PLC PC/PRINTER ETHERNET USB
40
100
Fig. 4.d
4.4 Montaggio
Eseguire un foro rettangolare secondo quanto indicato nel paragrafo
precedente.
Procedura:
1. inserire la guarnizione di tenuta (vedere figura per i modelli 4,3” e 7”);
2. inserire il terminale nel foro;
3. avvitare ogni vite dei ganci di fissaggio finchè l’estremità del dado
arriva a contatto con il pannello.
1
3
2
Fig. 4.e
display
guarnizione lato liscio
flat side gasket
guarnizione lato a righe
striped side gasket
retro display
rear display
Fig. 4.f
Note:
• lo spessore della lamiera (o del materiale) del quadro elettrico deve
essere adeguato per garantire un montaggio sicuro e stabile del
terminale;
• la tensione esercitata dai ganci di fissaggio non deve causare la
deformazione della lamiera per garantire il grado di protezione elettrica
IP riportato nella tabella dei dati tecnici;
• inserire tutti i ganci di fissaggio in modo da assicurare una pressione
uniforme del terminale sul quadro e quindi il grado di protezione
elettrica IP.
Attenzione: il grado di protezione frontale IP65 è garantito solo se
sono soddisfatte le condizioni:
• deviazione massima del rettangolo di foratura dalla superficie piana:
≤ 0,5 mm;
• spessore della lamiera del quadro elettrico: 1,5 …6 mm;
• rugosità massima della superficie dove è applicata la guarnizione: ≤
120 μm.
