9
pGD Touch +030221540 rel. 1.1 - 21.01.2015
ITA

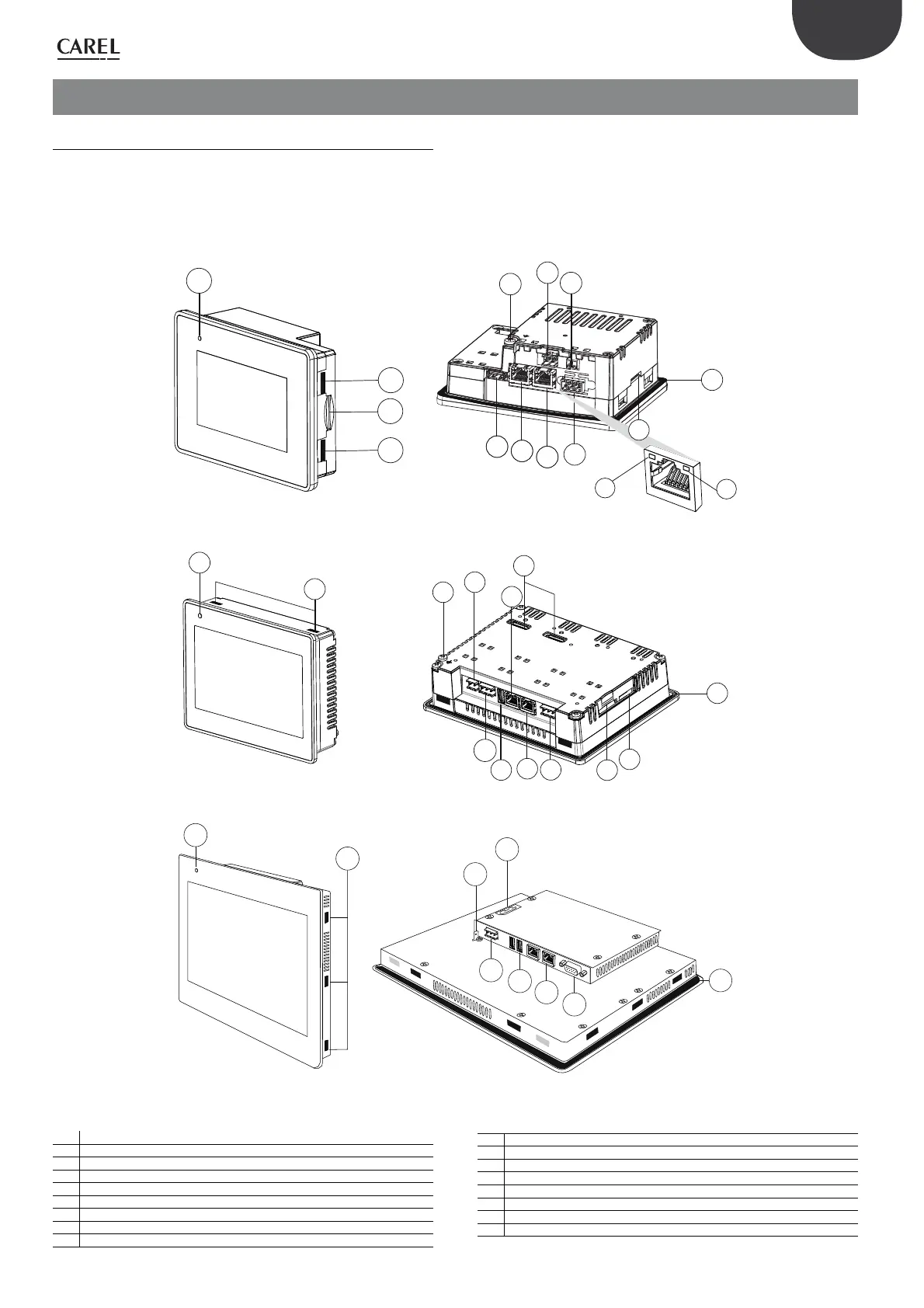

2. STRUTTURA
2.1 Struttura pGD Touch
Il pannello frontale del terminale contiene il display e il led di segnalazione.
Durante il normale funzionamento l’operatore svolge operazioni di
servizio e supervisione del processo, naviga e immette i valori toccando i
tasti di una tastiera a scomparsa.
Lateralmente vi sono la guarnizione, le sedi dei morsetti di fissaggio,
gli slot per la scheda di memoria SD e il connettore per tastiera remota
(disponibile su richiesta). Nella parte posteriore è situata la targa tecnica
di identificazione del prodotto e il morsetto PE per il collegamento alla
terra del quadro elettrico.
Nella parte inferiore o posteriore si trovano il connettore per l’alimentazione,
le porte di comunicazione di tipo RS485 e le porte Ethernet, utilizzate per il
collegamento del terminale in rete e la porta USB.
I disegni si riferiscono ai modelli più completi.
A
B
C
B
G
D
E
F
H
I
O
P
L
R
N
Fig. 2.a
D
C
N
E
M
G
I
H
L
S
R
A
B
Fig. 2.b
A
D
E
G
L
H
E
B
R
Fig. 2.c
Legenda
4,3"
7"
10" - 13"
L Porta RS485 1
M Porta RS485 2
N Connettore per tastiera a membrana
O Led di stato verde porta Ethernet
P Led di stato giallo porta Ethernet
Q Porta AUX (non attiva)
R Guarnizione
S Riservato
A LED di segnalazione (verde/rosso)
B Sede morsetto fissaggio
C Slot scheda di memoria SD
DPE
E Connettore alimentazione
F Uscita open collector optoisolata (solo mod.PGDT04000F020)
G Porta USB
H Porta Ethernet 1
I Porta Ethernet 2
