Carel pGD Touch User Manual

11
pGD Touch +030221540 rel. 1.1 - 21.01.2015
ITA

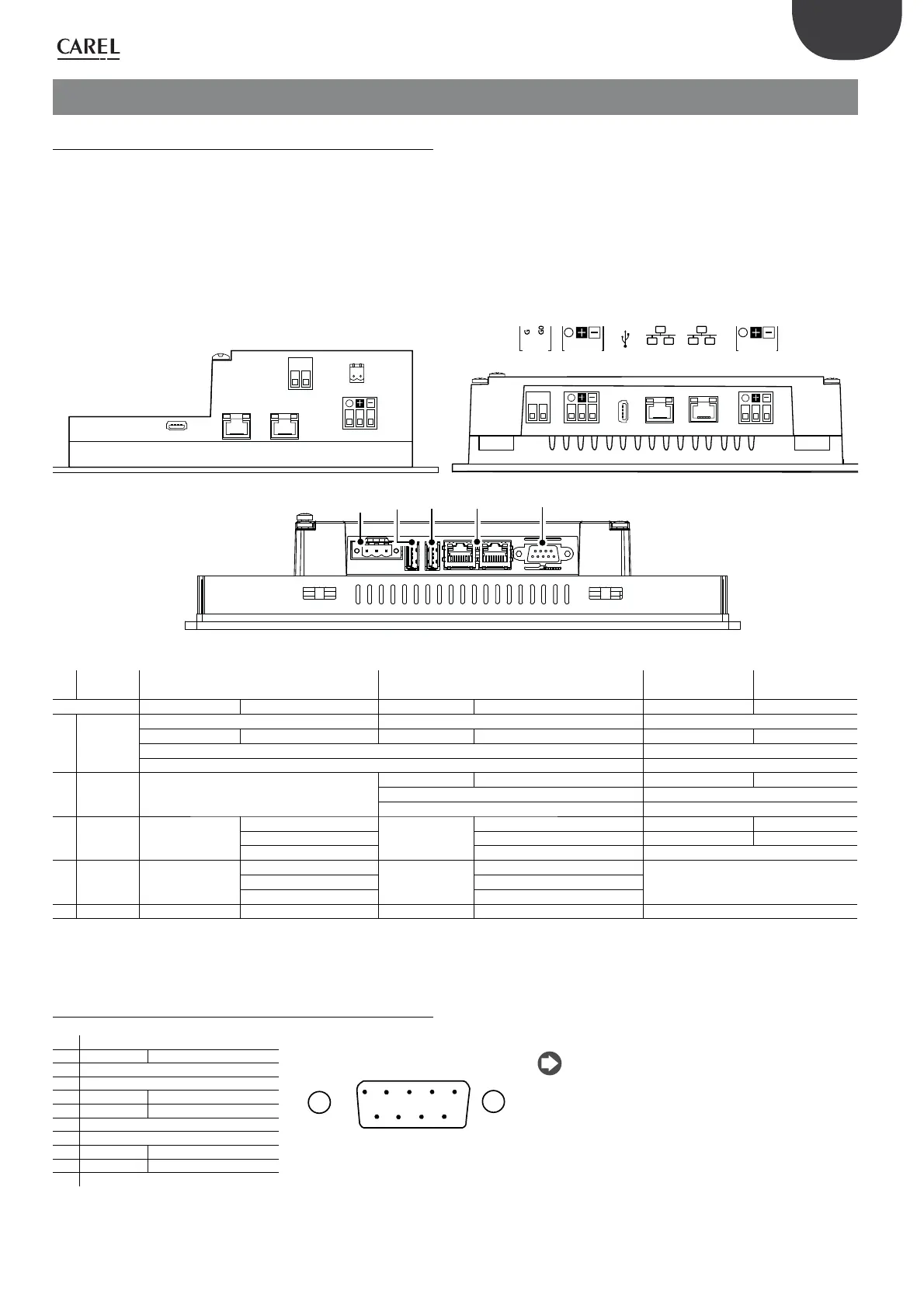

3. PORTE DI COMUNICAZIONE
3.1 Porte seriali
La gamma di terminali pGD Touch possiede 3 tipi di porte seriali:
• porta RS485 con connettore estraibile tripolare, presente nei modelli
4,3” e 7”;
• porta RS485, RS232, RS422 selezionabile via software, con connettore
DB9 tipo femmina, programmabile via software, presente nei modelli
10” e 13”;
• porta Ethernet, presente in tutti i modelli, per collegare il terminale a
un altro terminale o a una rete LAN.
Di seguito le caratteristiche hardware delle porte seriali.
1
8
1
8
L
I
H
1
8
1
8
LHIM
G
G0
G
G0
eth 2 eth 1 serial 1
SERIAL PORTETHERNETUSBUSB2POWER SUPPLY
serial 2
24 V~
GNDTx/Rx GNDTx/Rx
Fig. 3.a
Rif.
Tipo
seriale
4,3 7 10 13
PGDT04000FS00 PGDT04000F020 PGDT07000FR00 PGDT07000F120 PGDT10000FR10 PGDT13000FR10
L RS485 1
Driver HW: RS485 slave Driver HW: RS485 slave Driver HW: RS485 slave(*)
non optoisolata optoisolata non optoisolata optoisolata non optoisolata non optoisolata
Connettore: estraibile a vite tripolare, passo 5,08 mm Connettore DB9 femmina
Bit rate: max 115 Kb/s Bit rate: max 115 Kb/s
M RS485 2 -
non optoisolata non optoisolata non optoisolata non optoisolata
Connettore: estraibile a vite tripolare, passo 5,08 mm Connettore DB9 femmina
Bit rate: max 115 Kb/s Bit rate: max 115 Kb/s
H Ethernet 1 -
Switch interno
-
Switch interno - -
Auto MDIX 10/100 Mbit Auto MDIX 10/100 Mbit - -
Connettore: RJ45 femmina Connettore: RJ45 femmina Connettore: RJ45 femmina
I Ethernet 2 -
Switch interno
-
Switch interno
-Auto MDIX 10/100 Mbit Auto MDIX 10/100 Mbit
Connettore: RJ45 femmina Connettore: RJ45 femmina
Q AUX - - - non attiva
Tab. 3.a
(*) RS232, RS485, RS422, configurabile via software.
3.2 Connettore DB9
Pin Descrizione
1
9
Fig. 3.b
Nota: il connettore DB9 femmina ha hardware tipo
Slave. Una volta collegato il connettore del cavo adattatore
per RS485 (accessorio), provvisto di resistenze di
polarizzazione, l’hardware diventa di tipo Master.
RS232 RS422, RS485
1 GND
2-
3 TX CHA-
4 RX CHB-
5-
6 + 5 V output
7 CTS CHB+
8 RTS CHA+
9-
Tab. 3.b
ll differente numero di porte presenti su ogni modello, l’hardware diverso
con cui sono realizzate e i diversi protocolli selezionabili su ogni porta
caratterizzano:
1. la struttura della rete (vedere il cap. “Schemi applicativi”);
2. la velocità massima di comunicazione;
3. la lunghezza massima della rete;
4. il numero massimo di dispositivi collegabili.
4,3"
7"
10" - 13"
